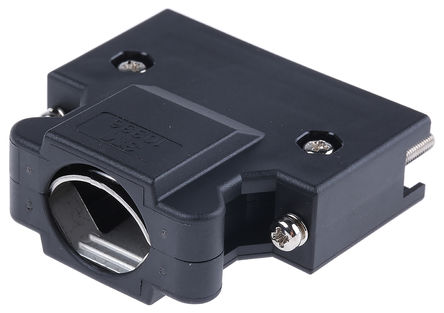

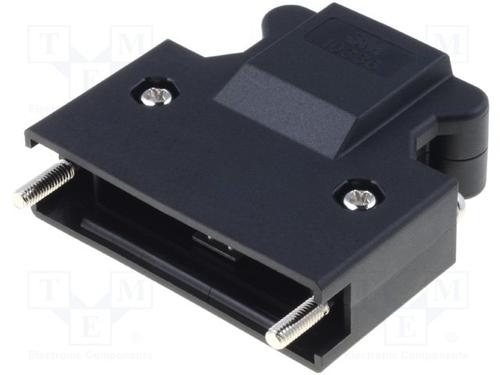

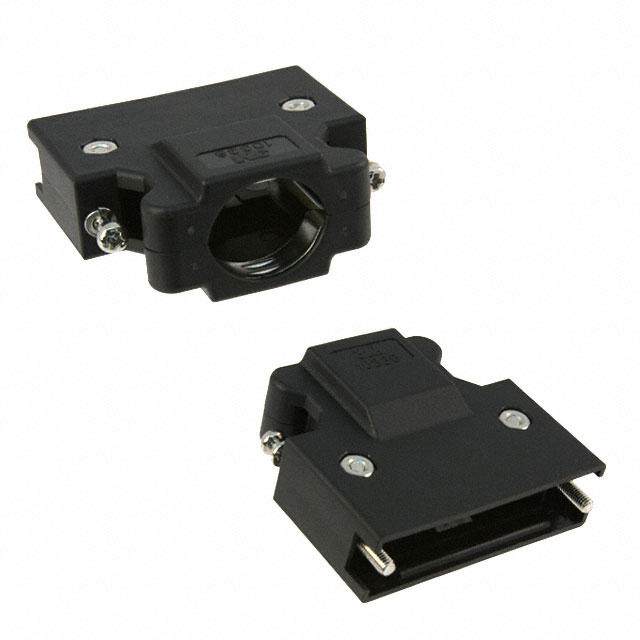

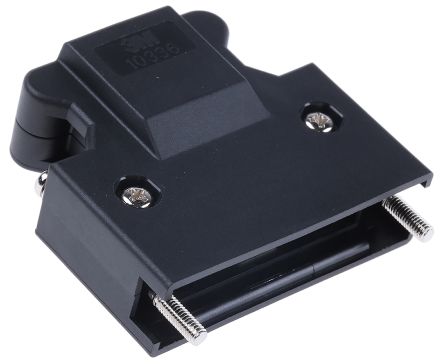

103 系列 .050" 小型三角带 MDR 连接器塑料焊接插头接线外壳 — 非屏蔽式底壳有螺钉或快速释放闭锁机制。 103 系列 MDR 接线外壳的设计具有两件式玻璃强化底壳，带接地带和金属应力消除夹圆形电缆直向出口 与 101XX-3000PE 插头（库存号 515-7460 等）兼容 金属应力消除夹可为电缆屏蔽提供接地线 103xx-**52F0**-xxx = 快速释放闭锁机制 103xx-**52A0**-xxx = 插孔螺钉 ### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 | ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 | 铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 D 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金 | 磷青铜 | III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡 | 绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C | 性能水平： | II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |
塑料后壳
此系列的 103 系列 .050" 小型三角带 MDR 塑料焊接插头接线外壳 — 非屏蔽式底壳有螺钉或快速释放闭锁机制。 103 系列 MDR 接线外壳的设计具有两件式玻璃强化底壳，带接地带和金属应力消除夹
圆形电缆直向出口
与 101XX-3000PE 插头（库存号 515-7460 等）兼容
金属应力消除夹可为电缆屏蔽提供接地线
103xx-- .
- *52F0**-xxx = 快速释放闭锁机制
- .
- *52A0**-xxx = 插孔螺钉
### 小型三角带 MDR
电缆安装插头和印刷电路板安装插座，带预加载带状触点，具有长使用寿命
手指易松脱闩锁底壳，用于电缆安装应用
为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。
