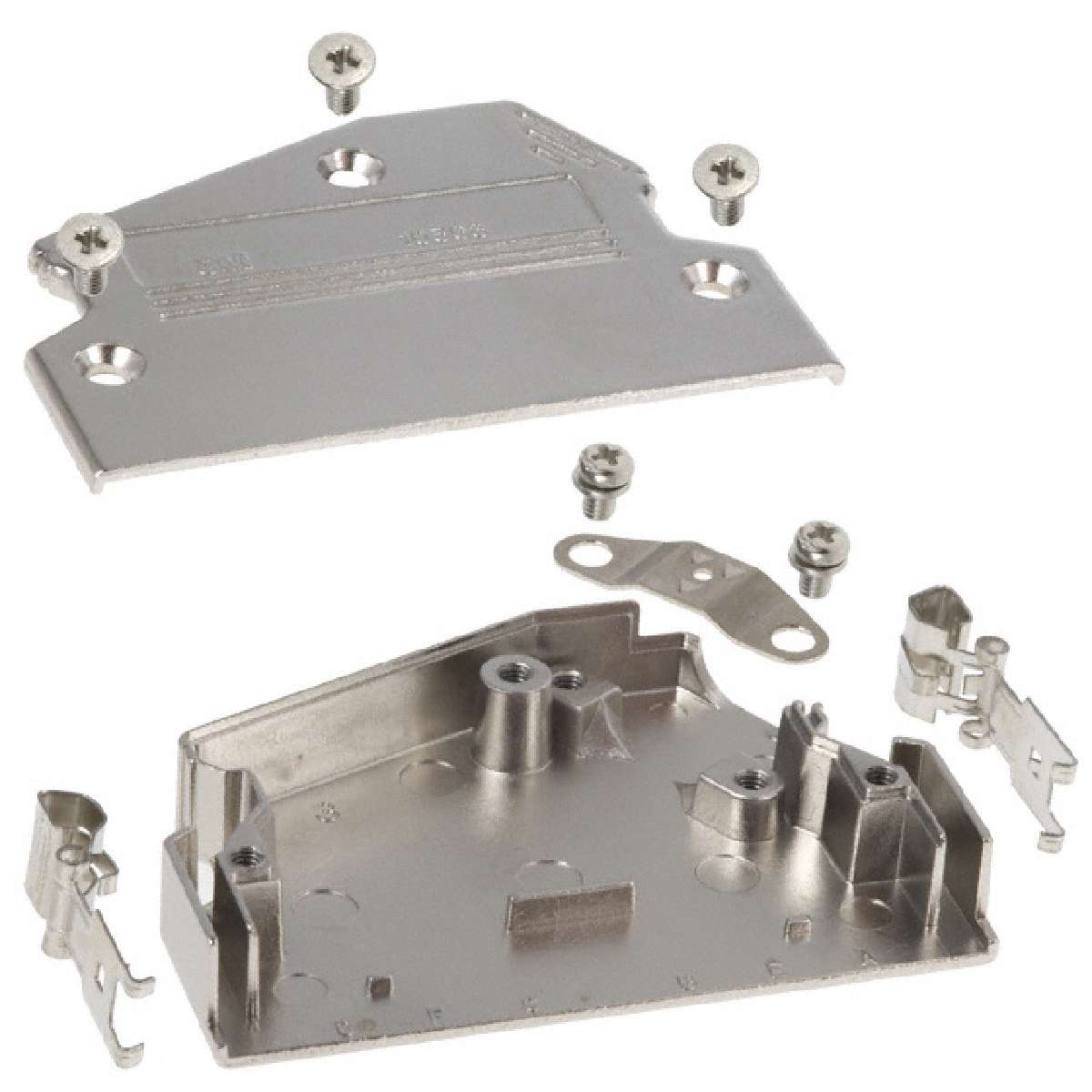

金属后壳，带 60° 插座 MDR此系列的 103 系列 0.050" 小型三角带 MDR 连接器金属、IDC 插头、60° 直角圆形电缆接线外壳，具有两件式底壳，带快速释放闭锁机制。 103 系列 MDR 接线外壳的设计具有金属应力消除件，提供电缆对外壳导电的屏蔽。提供极佳的 EMI-ESD 保护 直角电缆出口 配有锁定夹 适用于 IDC 插头，库存号 163-3285（典型） 表面： | 镀镍 ---|--- ### 注这些底壳不适合与连接器一起使用，用于焊接到电线上。### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 | ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 | 铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 D 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金 | 磷青铜 | III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡 | 绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C | 性能水平： | II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

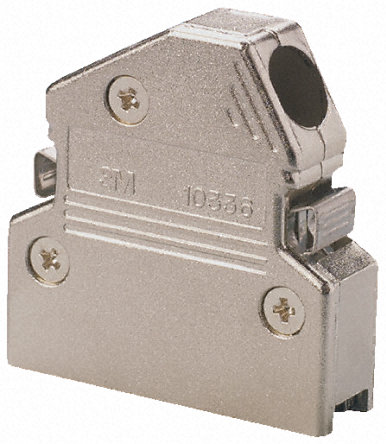

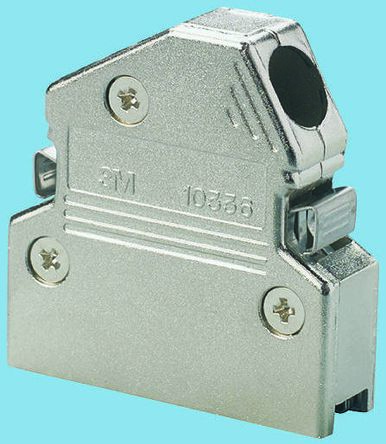

金属后壳，带 60° 插座 MDR
此系列的 103 系列 0.050" 小型三角带 MDR 金属、IDC 插头、60° 直角圆形电缆接线外壳，具有两件式底壳，带快速释放闭锁机制。 103 系列 MDR 接线外壳的设计具有金属应力消除件，提供电缆对外壳导电的屏蔽。
提供极佳的 EMI-ESD 保护
直角电缆出口
配有锁定夹
适用于 IDC 插头，库存号 163-3285（典型）
### 注
这些底壳不适合与连接器一起使用，用于焊接到电线上。
### 小型三角带 MDR
电缆安装插头和印刷电路板安装插座，带预加载带状触点，具有长使用寿命
手指易松脱闩锁底壳，用于电缆安装应用
为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。
