1658680-1

TE Connectivity AMPLIMITE D - 超微型连接器Amplimite 系列的连接器和附件。适合于军事应用、工业应用或者商业应用和计算机接口连接等等

AMPLIMITE D-Sub ，HDP-22 扣入式触点系列，屏蔽硬件机箱套件

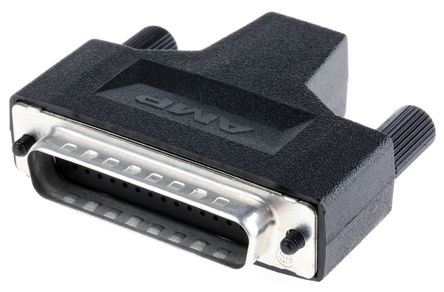

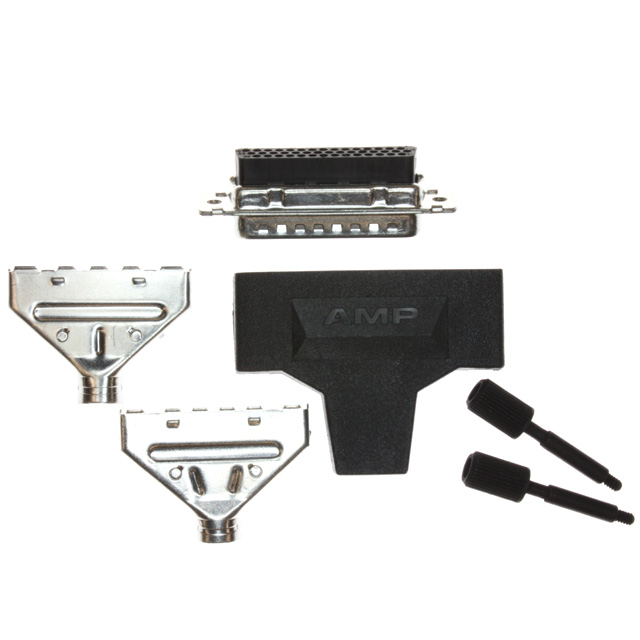

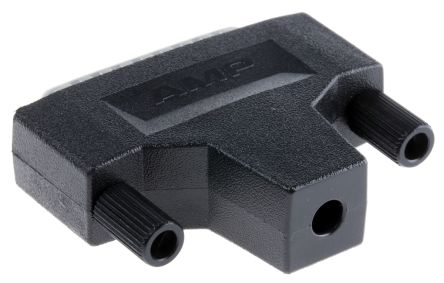

AMPLIMITE D-Sub 连接器，HDP-22 扣入式触点系列，屏蔽硬件机箱套件。 每个套件包含一个带镀锡钢外壳和 94V-0 黑色热塑性插片的连接器、镀锡钢内部和外部护罩、一个黑色 PVC 外壳，以及两个锌合金插座螺钉。

HDP-22 D-Sub 连接器套件，可接受的建议电缆外径如下：库存号 718-3953 和 718-3941 为 4.83 至 8.38mm，库存号 719-9725 为 5.51 至 11.05mm，库存号 719-9728 为 8.59 至 12.45mm。

HDP-22 D-Sub 连接器套件，可接受的最大电缆束内径（拆掉套管和编织带后的最大电缆直径）如下：库存号 718-3953 和 718-3941 为 8.39mm，库存号 719-9725 为 8.89mm，库存号 719-9728 为 11.43mm。

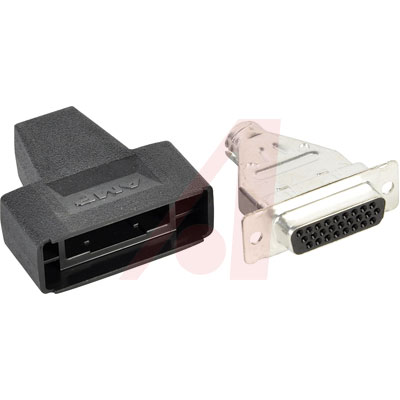

HDP-22 D-Sub 连接器插座套件，接受的推荐电缆外径如下：库存号 782-9558 为 8.59 至 14.28mm ，库存号 782-9524 和 782-9530 为 4.83 至 8.38mm ，库存号 782-6149 为 5.51 至 11.05mm。

用于这些 AMPLIMITE HDP-22 D-Sub 连接器套件的 22 DF 规格触点必须单独订购，请参见典型库存号 314-8026 和 680-9692。 套圈也必须单独订购，请参见典型库存号 301-8199 和 717-4669。

### 注

有关公连接器螺钉固定销，请参见典型库存号 450-9208 和 717-4498。

关于母连接器螺钉锁，请参见典型库存号 717-4543、450-9270 和 717-4533。

关于锁定柱组件，请参见库存号 450-9365

关于 2 件式弹簧闩锁，请参见库存号 450-9321
