1-84952-5概述

AMP FROM TE CONNECTIVITY  1-84952-5  连接器, FPC, 母 15路 1MM节距

1MM FPC HORZ.BTTM CONT.ASS.15P


得捷:
CONN FPC BOTTOM 15POS 1MM R/A


立创商城:
1mm P数:15


贸泽:
FFC & FPC Connectors 15P 1MM FPC Horz Bottom Cont. Assy


e络盟:
AMP FROM TE CONNECTIVITY  1-84952-5  连接器, FPC, 母 15路 1MM节距


艾睿:
Conn FPC Connector SKT 15 POS 1mm Solder RA SMD T/R


安富利:
Conn FPC Connector SKT 15 POS 1mm Solder RA SMD T/R


Chip1Stop:
Conn FPC Connector SKT 15 POS 1mm Solder RA SMD T/R


Verical:
Conn FPC Connector SKT 15 POS 1mm Solder RA SMD T/R


Newark:
# AMP - TE CONNECTIVITY  1-84952-5  FFC / FPC Board Connector, 1 mm, 15 Contacts, Receptacle, FPC Series, Surface Mount, Bottom


MASTER:
Conn FPC Connector SKT 15 POS 1mm Solder RA SMD T/R


Powell:
FPC Flexible Printed Circuit Connectors


Online Components:
1MM FPC HORZ.BTTM CONT.ASS.15P


Electro Sonic:
1MM FPC HORZ.BTTM CONT.ASS.15P


1-84952-5中文资料参数规格
技术参数

触点数 15

极性 Female

触点电镀 Tin

额定电流 1 A

排数 1

方向 Right Angle

针脚数 15

屏蔽 No

额定电流Max 1A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 200 VAC

额定电压 200 V

封装参数

安装方式 Surface Mount

引脚数 15

封装 -

外形尺寸

长度 22.92 mm

宽度 6.54 mm

高度 2.56 mm

封装 -

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-84952-5引脚图与封装图

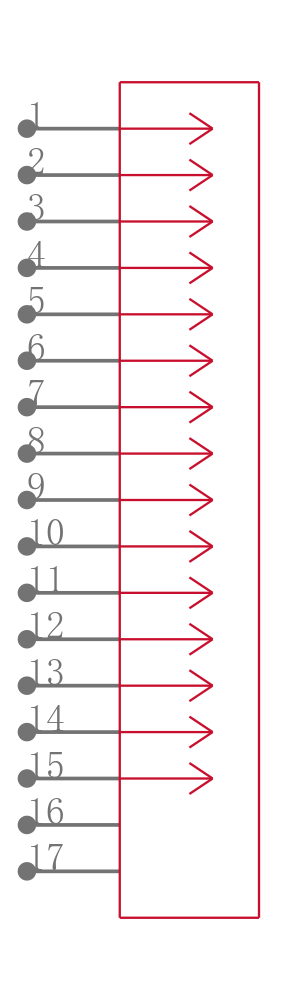

1-84952-5引脚图

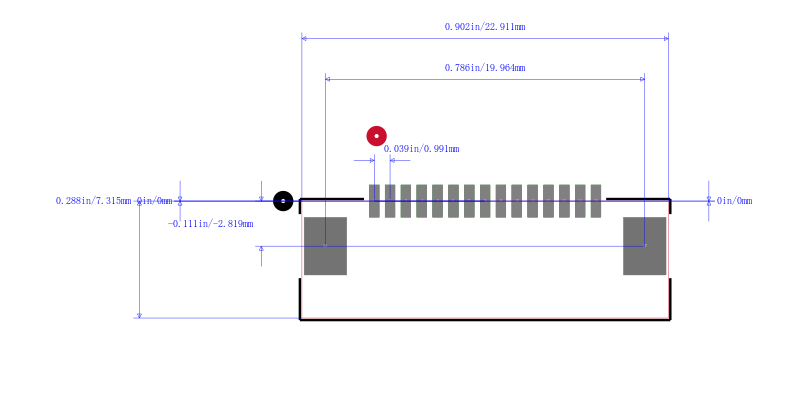

1-84952-5封装图
1-84952-5封装焊盘图
在线购买1-84952-5
型号: 1-84952-5
描述:AMP FROM TE CONNECTIVITY  1-84952-5  连接器, FPC, 母 15路 1MM节距
