1-5535676-3

1-5535676-3图片1
1-5535676-3图片2
1-5535676-3图片3
1-5535676-3图片4
1-5535676-3图片5
1-5535676-3图片6
1-5535676-3图片7

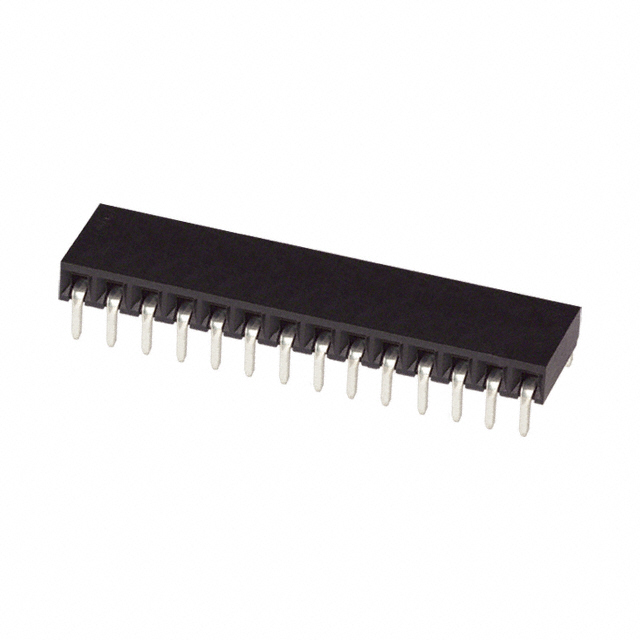

1-5535676-3图片8
1-5535676-3图片9
1-5535676-3概述

Conn Socket Strip SKT 14POS 2.54mm Solder RA Thru-Hole

14 MODII HORZ SR CE 100CL

Product Highlights

Receptacle

Mod II

Number of Positions = 14

Number of Rows = Single

Standard Profile


得捷:
CONN RCPT 14POS 0.1 GOLD PCB R/A


立创商城:
1-5535676-3


贸泽:
Headers & Wire Housings 14 MODII HORZ SR CE 100CL


艾睿:
Conn Socket Strip SKT 14 POS 2.54mm Solder RA Thru-Hole Package


安富利:
Conn Socket Strip SKT 14 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Socket Strip SKT 14 POS 2.54mm Solder RA Side Entry Thru-Hole Package


MASTER:
Conn Socket Strip SKT 14 POS 2.54mm Solder RA Side Entry Thru-Hole Package


Powell:
.100 inch AMPMODU Receptacles


Online Components:
14 MODII HORZ SR CE 100CL


Electro Sonic:
Conn Socket Strip SKT 14 POS 2.54mm Solder RA Side Entry Thru-Hole Package


1-5535676-3中文资料参数规格
技术参数

触点数 14

触点电镀 Gold, Tin, Tin over Nickel

额定电流 2 A

绝缘电阻 5000 MΩ

排数 1

方向 Horizontal

易燃性等级 UL 94 V-0

针脚数 14

额定电流Max 2A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 333 VAC

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 3.48 mm

封装 -

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-5535676-3引脚图与封装图

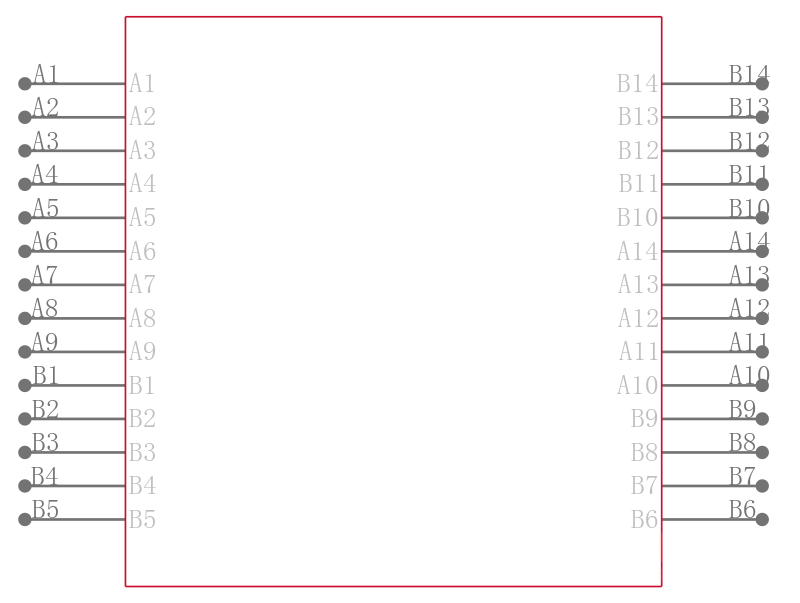

1-5535676-3引脚图

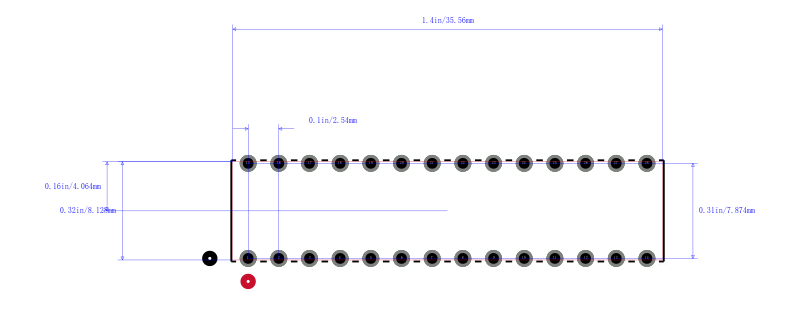

1-5535676-3封装图

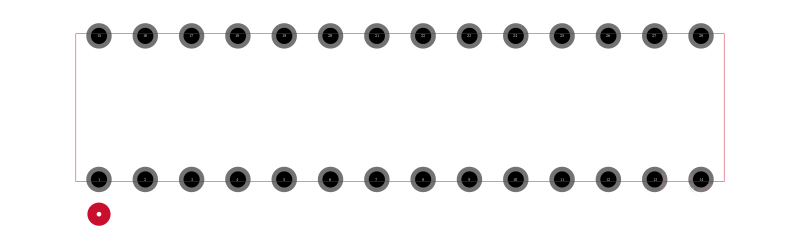

1-5535676-3封装焊盘图
在线购买1-5535676-3
型号: 1-5535676-3
描述:Conn Socket Strip SKT 14POS 2.54mm Solder RA Thru-Hole
