1-2199298-8概述

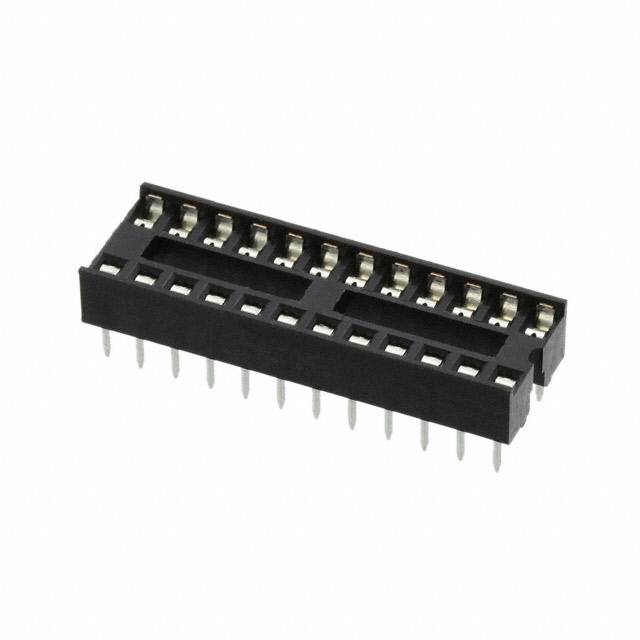

TE CONNECTIVITY 1-2199298-8 芯片和元件插座, DIP插座, 24 触点, 2.54 mm, 7.62 mm, 镀锡触芯

The is a low profile standard dual leaf ladder style DIP Socket with 2.54mm centre line PBTGF30 housing and straight leg. It has pin contact made of phosphor bronze with tin plating on mating area and solder tail.

.: 1A Contact current rating

.: -40 to 105°C Operating temperature range

.: UL94V-0 Flammability rating

1-2199298-8中文资料参数规格

技术参数

触点数 24

极性 Female

触点电镀 Tin

额定电流 1A/触头

绝缘电阻 1000 MΩ

排数 2

易燃性等级 UL 94 V-0

接触电阻 20 mΩ

拔插次数 50

额定电流Max 1A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 250 VAC

额定电压 250VDC, 250VAC

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP

外形尺寸

高度 5.1 mm

封装 PDIP

物理参数

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

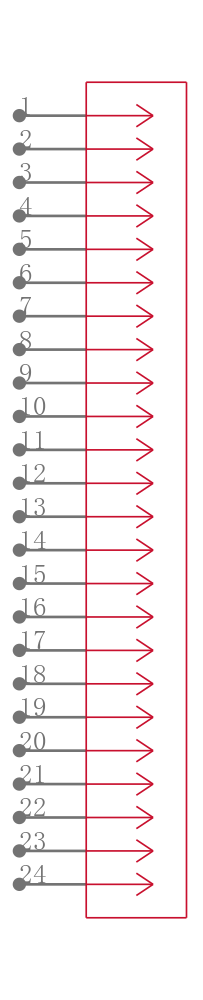

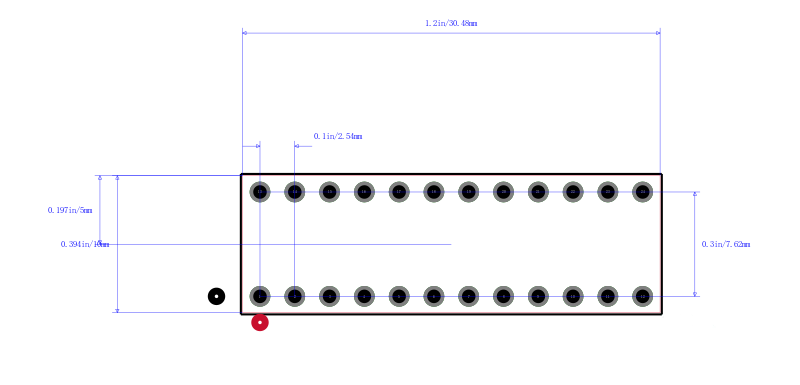

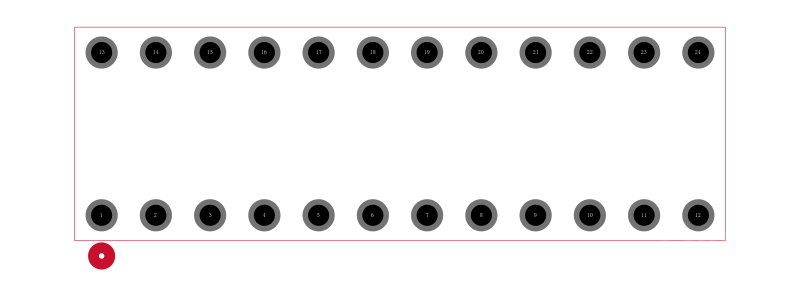

1-2199298-8引脚图与封装图
