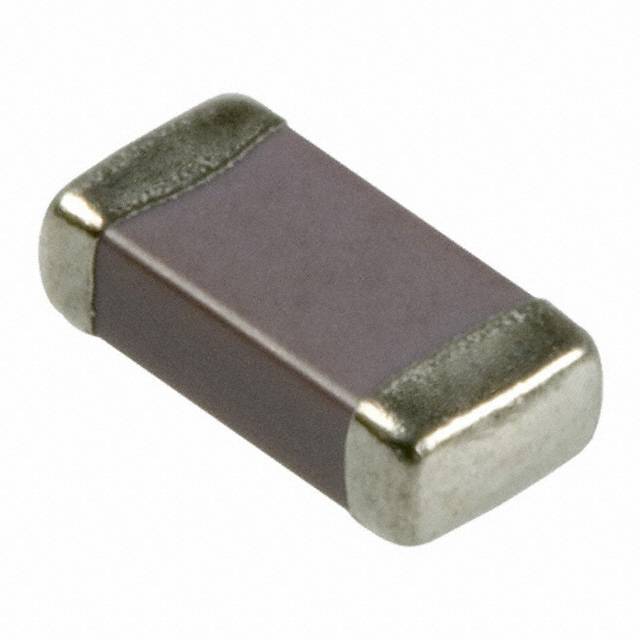

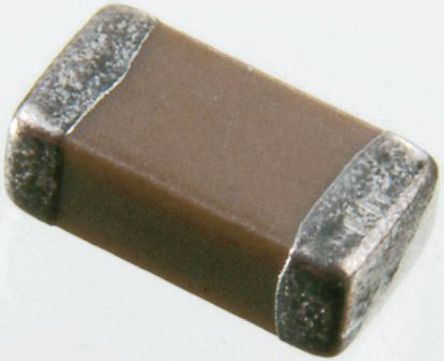

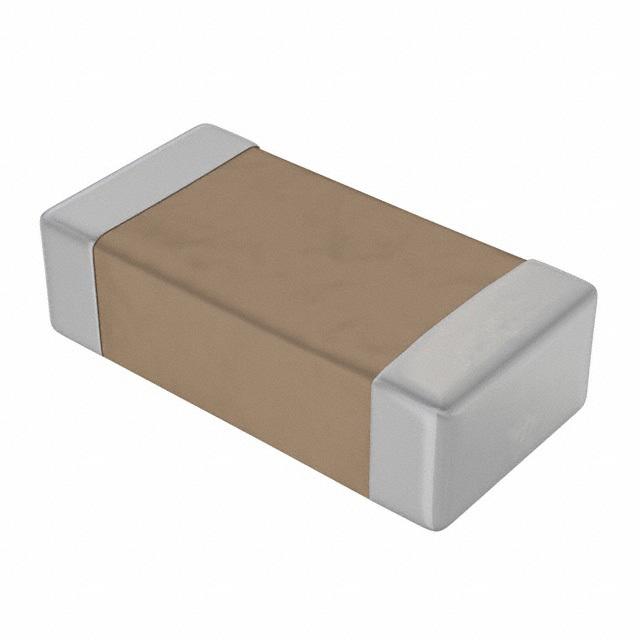

AVX 1206GA680KAT1A 多层陶瓷电容器, 表面贴装, 高电压, 68 pF, ± 10%, C0G / NP0, 2 kV, 1206 [3216 公制]
高电压 1206 MLCC 系列
高值、低泄漏和小尺寸器，用于高电压系统
这些电容器在高频率下具有低 ESR
适合的应用，例如：高频率功率转换器中的减震器，SMPS 中的共振器和高电压联轴器/直流阻隔
电容器可能需要保护表面涂层，以防止外部电弧放电
### 1206 系列
C0G NP0 是温度补偿的最常见配方，为 EIA I 类陶瓷材料
X7R 配方称为温度稳定陶瓷，属于 EIA II 类材料
Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。
额定电压DC 2 kV
电容 68 pF
容差 ±10 %
电介质特性 C0G/NP0
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 2 kV
安装方式 Surface Mount
引脚数 2

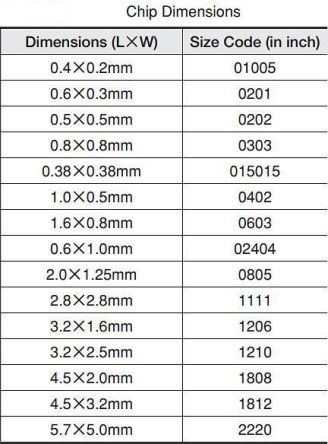

封装公制 3216
封装 1206
长度 3.2 mm
宽度 0.063 in
高度 1.52 mm
封装公制 3216
封装 1206
材质 C0G/-55℃~+125℃
介质材料 Ceramic
工作温度 -55℃ ~ 125℃
温度系数 ±30 ppm/℃
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 2000
制造应用 通用, 电源管理, 工业, Industrial, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1206GA680KAT1A AVX 艾维克斯 | 当前型号 | 当前型号 |
1206GA680KAT3A 艾维克斯 | 完全替代 | 1206GA680KAT1A和1206GA680KAT3A的区别 |
202R18N680KV4E 约翰逊 | 功能相似 | 1206GA680KAT1A和202R18N680KV4E的区别 |
MC1206N680J102CT Multicomp | 功能相似 | 1206GA680KAT1A和MC1206N680J102CT的区别 |
