1607180000概述
WEIDMULLER 1607180000 针座, 3.5MM, 直角型, 16路
The is a 16-pole black Terminal Block Header with THT solder connection and 90° outgoing elbow. The SL 3.50/16/90F 3.2SN OR BX header has tinned CuSn contact with PBT insulation. It is pin header for wave soldering in 3.50mm pitch and plugging direction is parallel to the PCB with screw flange housing variant.
- .
- Safe from back-of-hand touch
- .
- IP10 Protection
- .
- UL94V-0 Flammability rating
- .
- -50 to 100°C Operating temperature range
1607180000中文资料参数规格
技术参数
触点数 16
极性 Male
触点电镀 Tin
额定电流 10 A
绝缘电阻 1.00 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 16
安装角度 90.0 °
额定电流Max 10 A
额定电压Max 300 V
额定电压 300 V
封装参数
安装方式 Through Hole
引脚间距 3.50 mm
外形尺寸
长度 62.5 mm
宽度 11.1 mm
高度 7.50 mm
引脚间距 3.50 mm
物理参数
外壳颜色 Orange
颜色 Orange
触点材质 Copper Alloy
工作温度 -50℃ ~ 100℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99

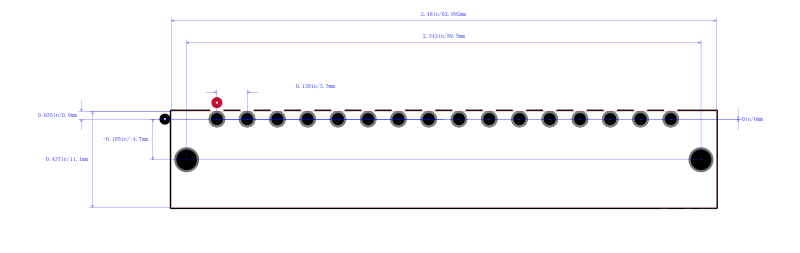

1607180000引脚图与封装图
