180-026-103L001概述

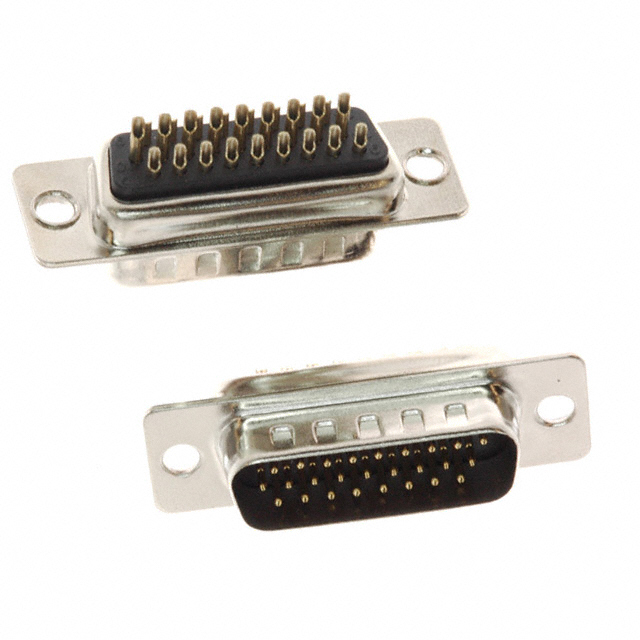

NORCOMP 180-026-103L001 连接器, D sub, 堆叠式, 180系列, DA, 插头, 26 触点, 钢主体, 焊接

180系列焊杯高密度D-sub具有高性能冲压触芯. 该产品具有镀金黄铜触芯, 玻璃填充热塑性绝缘体, 镀锡或镀镍的钢制外壳.

.: 可选15, 26, 44, 62, 78业界尺寸/路

.: 比标准D-sub连接器密度高大约65％

.: 金属外壳提供EMI/RFI屏蔽

.: 插头壳体具有凹痕, 以提供接地与额外的固定

.: 连接器可适用标准D-sub后壳

.: UL94V-0阻燃等级

180-026-103L001中文资料参数规格

技术参数

触点数 26

极性 Male

线规 24.0 AWG

触点电镀 Gold

额定电流 5 A

绝缘电阻 1000 MΩ

排数 3

易燃性等级 UL 94 V-0

针脚数 26

封装参数

安装方式 Solder

引脚间距 2.29 mm

外形尺寸

长度 39.2 mm

宽度 12.6 mm

高度 10.2 mm

引脚间距 2.29 mm

物理参数

外壳颜色 Black

触点材质 Brass

工作温度 -50℃ ~ 100℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 Communications & Networking, 工业, Industrial, 计算机和计算机周边, Computers & Computer Peripherals, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17
