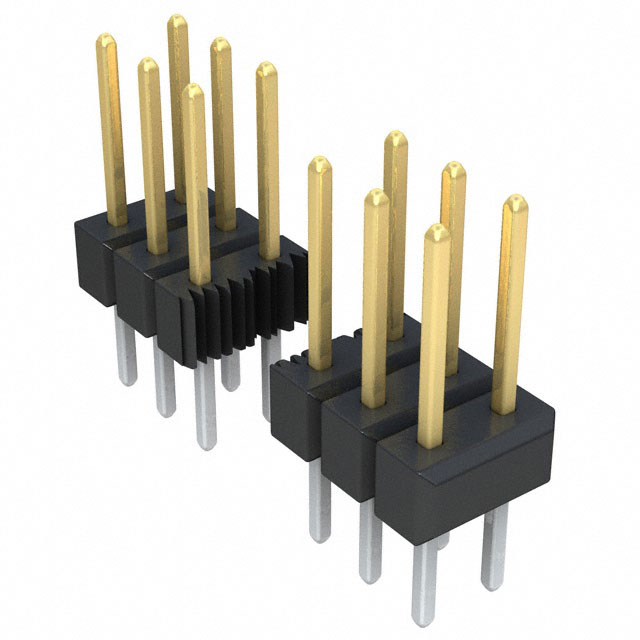

10-89-7802图片1

10-89-7802图片2

10-89-7802图片3

10-89-7802图片4

10-89-7802图片5

10-89-7802图片6

10-89-7802图片7

10-89-7802图片8

10-89-7802图片9

10-89-7802图片10

10-89-7802中文资料参数规格

技术参数

触点数 80

极性 Male

触点电镀 Gold

额定电压DC 250 V

额定电流 3 A

绝缘电阻 1000 MΩ

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Vertical

电路数 80

易燃性等级 UL 94 V-0

针脚数 80

拔插次数 50

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 250 V

额定电压 250 V

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 101.6 mm

宽度 5.08 mm

高度 8.39 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

材质 Copper Alloy

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

HTS代码 8536694040

数据手册

在线购买10-89-7802

型号： 10-89-7802

制造商： Molex 莫仕

描述：连接器

替代型号10-89-7802

型号/品牌	代替类型	替代型号对比
10-89-7802 Molex 莫仕	当前型号	当前型号
9-146254-0 泰科	功能相似	10-89-7802和9-146254-0的区别
9-146256-0 泰科	功能相似	10-89-7802和9-146256-0的区别
4-103186-0 泰科	功能相似	10-89-7802和4-103186-0的区别
