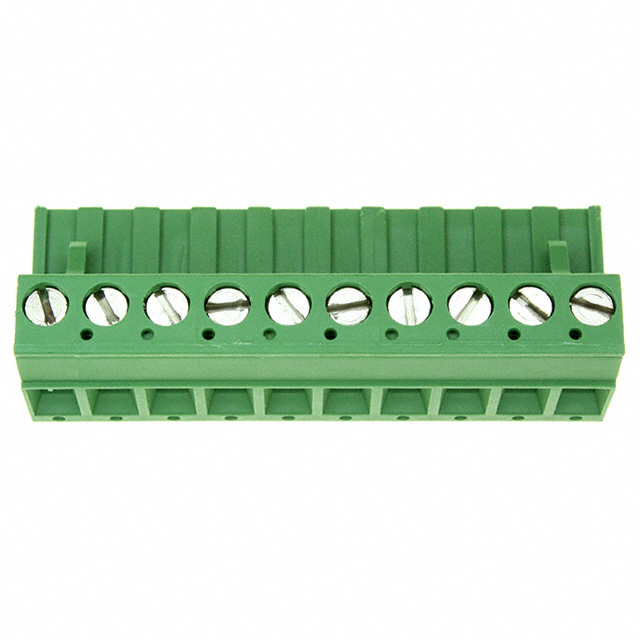

TE CONNECTIVITY 1-796634-0 接线端子块, 直角型, 10路

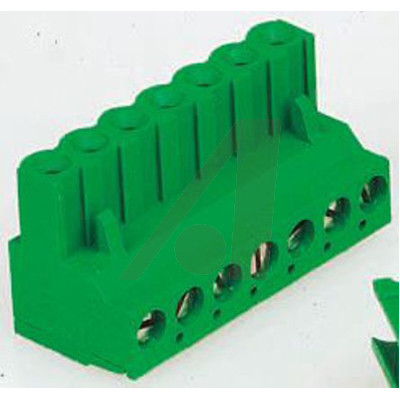

5.08mm TERMI-BLOK™ 直角安装端子块插头
5.08mm 中心线 TERMI-BLOK ™ 印刷电路板端子块插头连接器，带 M3 螺钉。 这些 TERMI-BLOK 插头连接器为直角安装和边层叠式，并且接受 30 至 12 AWG 的电线尺寸范围。
部件号 x-796634-x 由绿色聚酰胺 6.6 GF 制成
部件号 x-796635-x 由黑色聚酰胺 6.6 GF 制成
有关配接端子块连接器，请参见库存号 710-0110 （典型）
上升钳位，适用于侧面接入接线端子
接线端子随附开口螺钉以节省装配时间
可以用于腐蚀性环境
### 认可
UL 编号 E 60677，CSA 文件编号 007189A
### TE Connectivity TERMI-BLOK 5.08mm 两件式端子块
触点数 10
极性 Male
线规 12AWG ~ 30AWG
触点电镀 Tin
额定电压DC 300 V
额定电流 15 A
排数 1
电路数 10
易燃性等级 UL 94 V-0
针脚数 10
额定电流Max 15A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 300 VAC
额定电压 300 V
安装方式 Screw
封装 -
长度 50.8 mm
宽度 18.4 mm
高度 15.5 mm
封装 -
外壳颜色 Green
颜色 Green
触点材质 Phosphor Bronze
材质 Nylon
工作温度 -40℃ ~ 110℃
外壳材质 Nylon 6/6
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1-796634-0 TE Connectivity 泰科 | 当前型号 | 当前型号 |
MSTB2,5/10-ST-5,08 菲尼克斯 | 功能相似 | 1-796634-0和MSTB2,5/10-ST-5,08的区别 |
CTB9208/10 CamdenBoss | 功能相似 | 1-796634-0和CTB9208/10的区别 |
