1415465C

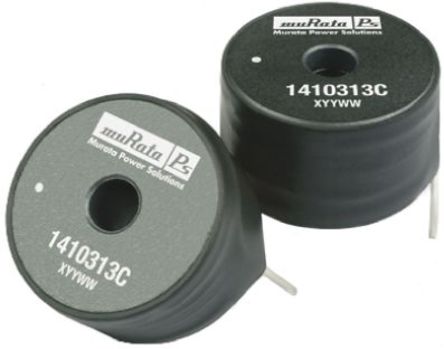

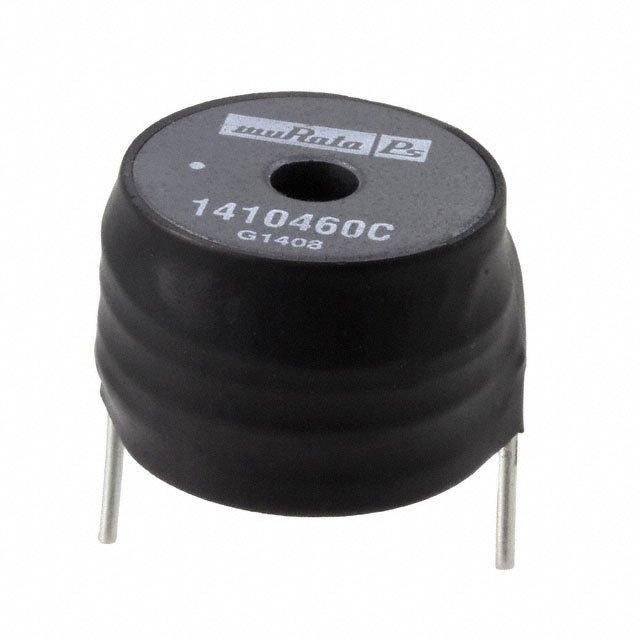

1415465C图片1
1415465C图片2
1415465C图片3
1415465C图片4
1415465C图片5
1415465C图片6
1415465C概述

Murata 1400 系列高电流径向电感器设计用于电力线应用,例如开关调节器、滤波器和抑制电路采用高饱和度通量密度材料 构造,允许在高电流应用场合中使用 适合于印刷电路板或通过中心固定洞使用非磁性扣件的底盘安装 使用易于剥离的预镀锡搪瓷铜引线进行端接 导线长度 10mm 工作温度:-40 → +85°C 电感容差:±10% 选择指南和尺寸 --- 库存号 | 电感 | 额定电流 | 直径 | 高度 | 引线直径 | 节距 228-416 | 100 uH | 5.4 A | 24.4 mm | 14.0 mm | 1.02 mm | 23.6 mm 228-422 | 220 uH | 3.5 A | 24.4 mm | 14.0 mm | 0.85 mm | 23.5 mm 228-438 | 330 uH | 2.8 A | 24.4 mm | 14.0 mm | 0.76 mm | 23.4 mm 228-444 | 470 uH | 2.3 A | 24.4 mm | 14.0 mm | 0.67 mm | 23.3 mm 228-551 | 1.0 mH | 1.6 A | 24.4 mm | 14.0 mm | 0.60 mm | 23.2 mm 228-567 | 3.3 mH | 0.7 A | 24.4 mm | 14.0 mm | 0.60 mm | 23.0 mm 228-573 | 10 mH | 0.4 A | 24.4 mm | 14.0 mm | 0.34 mm | 22.9 mm 228-589 | 100 uH | 7.8 A | 29.8 mm | 21.8 mm | 1.30 mm | 29.3 mm 228-595 | 220 uH | 5.5 A | 29.8 mm | 21.8 mm | 1.14 mm | 29.1 mm 228-602 | 330 uH | 4.5 A | 29.8 mm | 21.8 mm | 1.02 mm | 29.0 mm 228-618 | 470 uH | 4.0 A | 29.8 mm | 21.8 mm | 0.97 mm | 29.0 mm ### Murata 引线电感器(扼流圈)

Murata 1400 系列高电流径向器

设计用于电力线应用,例如开关调节器、滤波器和抑制电路采用高饱和度通量密度材料

构造,允许在高电流应用场合中使用

适合于印刷电路板或通过中心固定洞使用非磁性扣件的底盘安装

使用易于剥离的预镀锡搪瓷铜引线进行端接

导线长度 10mm

工作温度:-40 → +85°C

电感容差:±10%

### Murata 引线电感器(扼流圈)


得捷:
FIXED IND 150UH 6.5A 42 MOHM TH


欧时:
Murata 1400 系列 150 μH ±10% 1415465C 线轴电感器, 2.4MHz最大自谐振频率, 46最小质量系数, 6.5A Idc


艾睿:
This general purpose 1415465C leaded inductor from Murata Power Solutions resists changes in electric current passing through it. This part has a pitch of 29.2 mm. This leaded inductor has a minimum operating temperature of -40 °C and a maximum of 85 °C. Its test frequency is 1K Hz, while its minimum self-resonant frequency is 2.4MTyp Hz. This leaded inductor has a maximum DC current of 6.5 A with a maximum resistance of 42m Ohm. This product is 33.7 mm long, 23.3 mm tall and 31.3 mm deep. This device is made with bobbin core technology. It has an inductance of 150u H. It has a tolerance of 10%.


安富利:
Ind Bobbin Core 150uH 10% 1KHz 46Q-Factor 6.5A RDL


Verical:
Inductor General Purpose Bobbin Core 150uH 10% 1KHz 46Q-Factor 6.5A 42mOhm DCR RDL Carton


1415465C中文资料参数规格
技术参数

容差 ±10 %

电感 150 µH

自谐频率 2.4 MHz

测试频率 0.001 MHz

电阻DC) 0.042 Ω

工作温度Max 85 ℃

工作温度Min -40 ℃

电阻DC Max 42 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 33.7 mm

高度 23.3 mm

其他

产品生命周期 Active

包装方式 Carton

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

1415465C引脚图与封装图

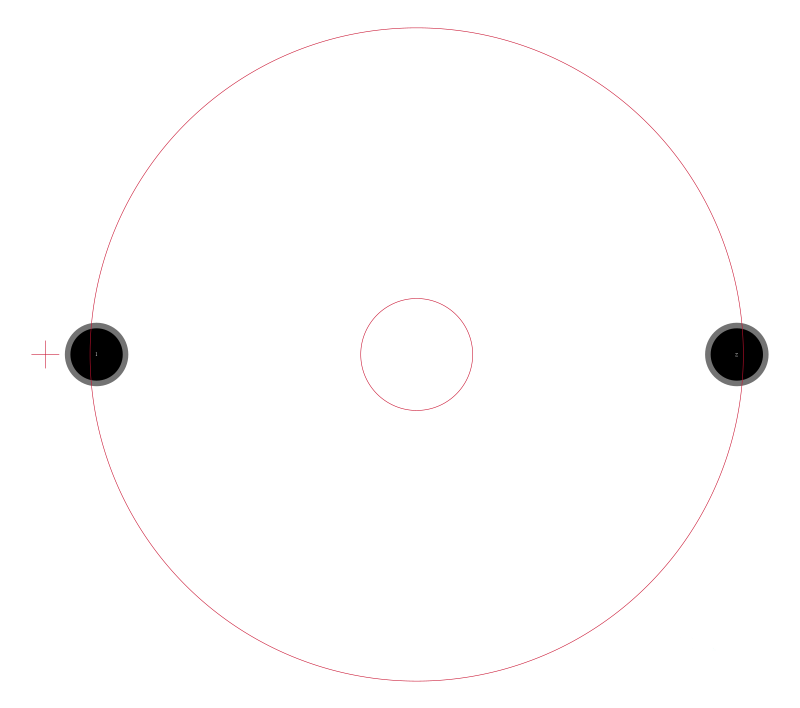

1415465C引脚图

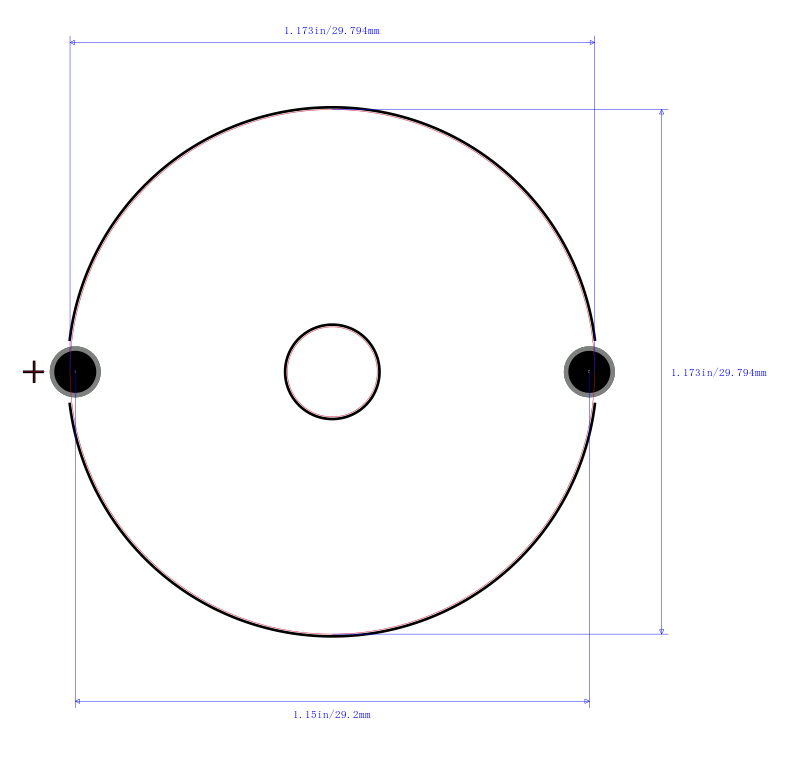

1415465C封装图
1415465C封装焊盘图
在线购买1415465C
型号: 1415465C
制造商: muRata 村田
描述:Murata 1400 系列高电流径向电感器 设计用于电力线应用,例如开关调节器、滤波器和抑制电路采用高饱和度通量密度材料 构造,允许在高电流应用场合中使用 适合于印刷电路板或通过中心固定洞使用非磁性扣件的底盘安装 使用易于剥离的预镀锡搪瓷铜引线进行端接 导线长度 10mm 工作温度:-40 → +85°C 电感容差:±10% 选择指南和尺寸 --- 库存号 | 电感 | 额定电流 | 直径 | 高度 | 引线直径 | 节距 228-416 | 100 uH | 5.4 A | 24.4 mm | 14.0 mm | 1.02 mm | 23.6 mm 228-422 | 220 uH | 3.5 A | 24.4 mm | 14.0 mm | 0.85 mm | 23.5 mm 228-438 | 330 uH | 2.8 A | 24.4 mm | 14.0 mm | 0.76 mm | 23.4 mm 228-444 | 470 uH | 2.3 A | 24.4 mm | 14.0 mm | 0.67 mm | 23.3 mm 228-551 | 1.0 mH | 1.6 A | 24.4 mm | 14.0 mm | 0.60 mm | 23.2 mm 228-567 | 3.3 mH | 0.7 A | 24.4 mm | 14.0 mm | 0.60 mm | 23.0 mm 228-573 | 10 mH | 0.4 A | 24.4 mm | 14.0 mm | 0.34 mm | 22.9 mm 228-589 | 100 uH | 7.8 A | 29.8 mm | 21.8 mm | 1.30 mm | 29.3 mm 228-595 | 220 uH | 5.5 A | 29.8 mm | 21.8 mm | 1.14 mm | 29.1 mm 228-602 | 330 uH | 4.5 A | 29.8 mm | 21.8 mm | 1.02 mm | 29.0 mm 228-618 | 470 uH | 4.0 A | 29.8 mm | 21.8 mm | 0.97 mm | 29.0 mm ### Murata 引线电感器(扼流圈)
替代型号1415465C
型号/品牌 代替类型 替代型号对比

1415465C

muRata 村田

当前型号

当前型号

1415465

C&D Technologies

功能相似

1415465C和1415465的区别
