TE Connectivity

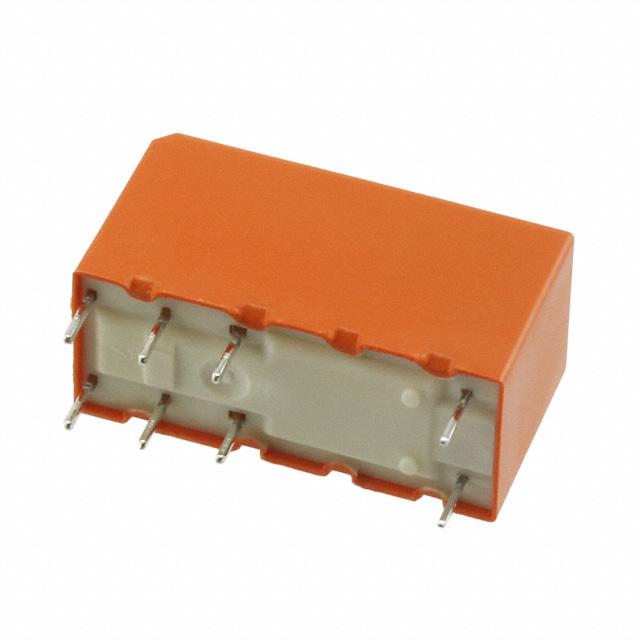

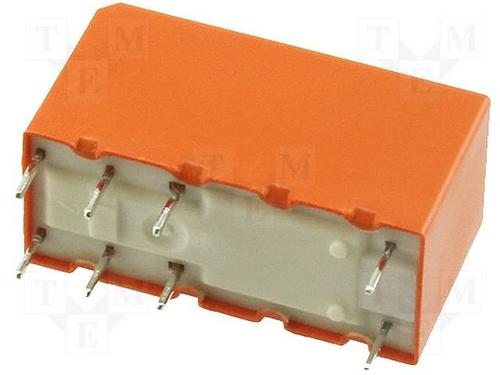

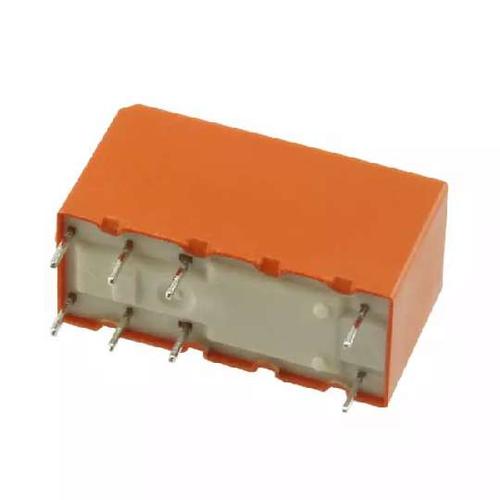

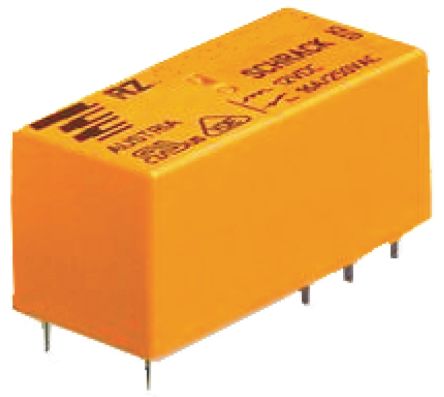

RZ 系列印刷电路板电源继电器
RZ 系列 PCB 安装，带 400mW 直流线圈和 5kV/10mm 强化绝缘。 这些 RZ 系列印刷电路板安装电源继电器可防磁通泄漏并具有银镍触点。
这些 RZ 系列印刷电路板安装电源继电器的 12A 型号具有 3.5mm 引脚
这些 RZ 系列印刷电路板安装电源继电器的 16A 型号具有 5mm 引脚
3.2 或 5 mm 引脚

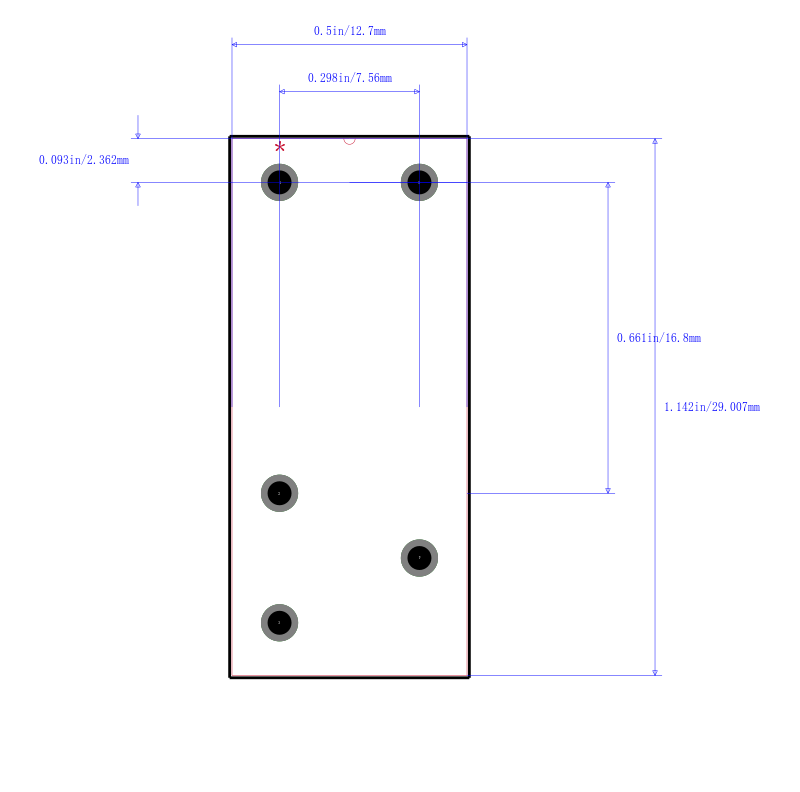

尺寸：29.00 x 12.70 x 15.70 mm
符合 IEC60335-1 装置工业要求
### 认可
VDE 和 UL
### 认可
VDE 和 UL
额定电压AC 400 V
额定电流 12 A
触点额定电流 12 A
线圈电压 24 VDC
线圈电流 16.7 mA
线圈电阻 1.44 KΩ
额定电流Max 12 A
线圈电压DC 24 V
线圈功率 400 mW
额定功率Max 3 KVA
开关电流Max 12 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 24 VDC
额定电压AC Max 400 V

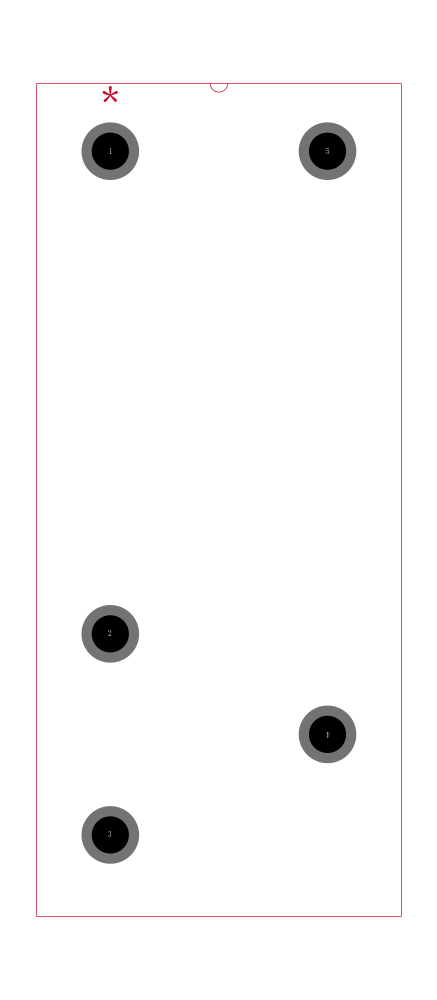

安装方式 Through Hole
引脚数 5
封装 -
长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 -
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Box, Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536490080
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1-1415899-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
7-1415502-1 泰科 | 功能相似 | 1-1415899-1和7-1415502-1的区别 |
