TP 系列微型印刷电路板安装按钮
TP 系列微型印刷电路板通安装按钮，具有热塑外壳和镀金触点。 这些 TP 系列微型印刷电路板通孔安装按钮具有矩形或圆形扩展执行器，并采用垂直或直角安装。
TP 系列微型印刷电路板通孔安装按钮具有方形执行器，不带衬套
TPA 系列微型印刷电路板通孔安装按钮具有圆形执行器，不带衬套
TPB 系列微型印刷电路板通孔安装按钮具有圆形执行器，带 4.78mm 无螺纹衬套
TPC 系列微型印刷电路板通孔安装按钮具有圆形执行器，具有 10/48 UNS 2B 螺纹
TPF 系列微型印刷电路板通孔安装按钮具有圆形执行器，具有 1/4-40 UNS 2B 螺纹
先断后合常开触点
垂直和直角型号
电气寿命：80000 次循环
波焊功能，达 265° C
触点电镀 Gold over Nickel
额定电压DC 20 V
额定电压AC 20 V

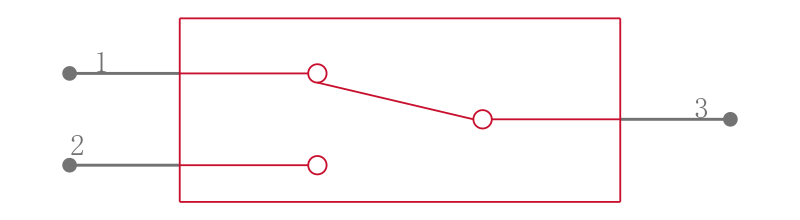

触点类型 SPDT
触点额定电流 400mA @20V
额定功率Max 0.4 W
工作温度Max 65 ℃
工作温度Min -30 ℃
额定电压 20 VDC
额定电压DC Max 20 V
额定电压AC Max 20 V
接触电阻Max 20 mΩ

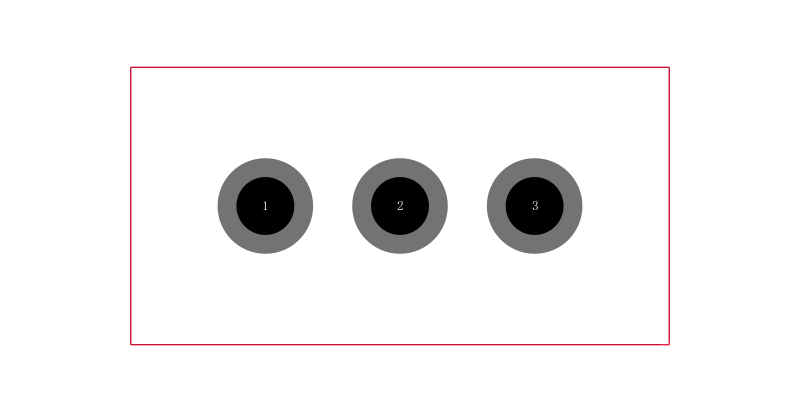

安装方式 Through Hole
封装 Polyester
长度 8.13 mm
宽度 5.23 mm
高度 12.17 mm
封装 Polyester
外壳颜色 Black
触点材质 Gold
工作温度 -30℃ ~ 65℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536509031
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1825096-7 TE Connectivity 泰科 | 当前型号 | 当前型号 |
TPA11FGPC0 泰科 | 完全替代 | 1825096-7和TPA11FGPC0的区别 |
