182928-1

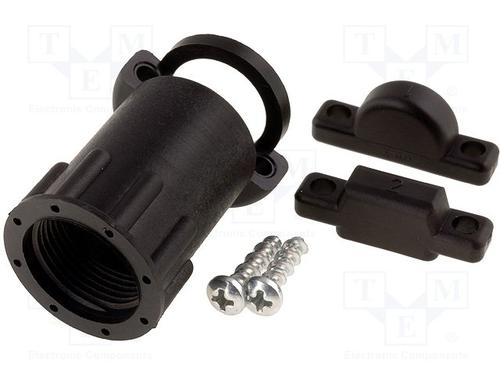

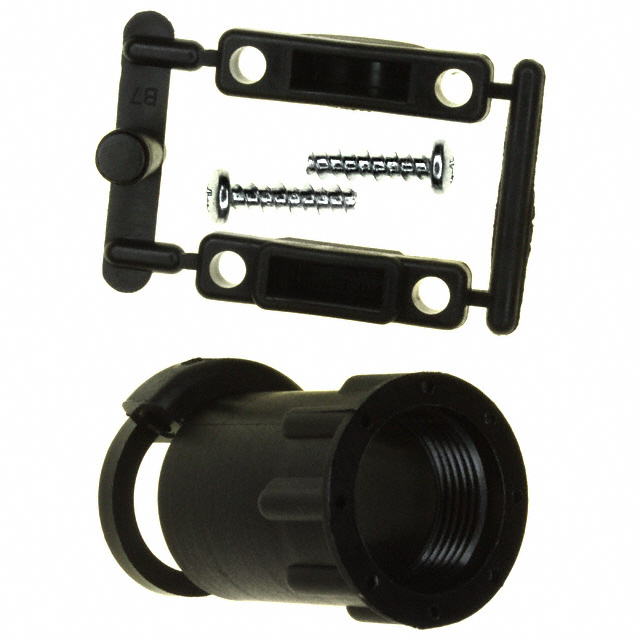

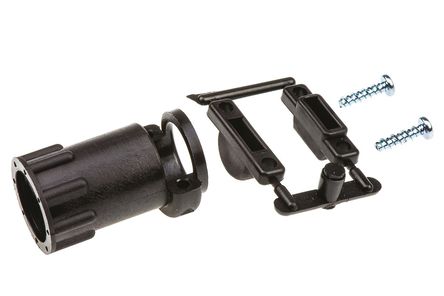

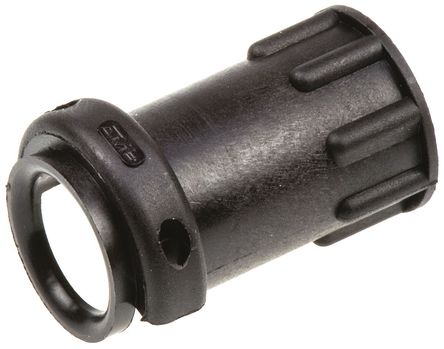

1 和 2这些电缆夹外壳专为与 TE Connectivity 的 CPC（圆形塑料连接器）系列一起使用设计，可为坚固可靠的连接系统提供外壳。 由坚固的热塑性塑料制成，配有拧紧夹持系统，它们易于安装，特别适用于工业应用。 这些夹子提供直向和直角设计，具有各种外壳尺寸，适合一系列电缆直径。### TE Connectivity CPC 塑料系列 1、2 和 3轻型纤维填充尼龙压接端接连接器，适合过程控制和运输用途。 连接器外壳有三种类型，固定插座、自由（直插式）插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流，额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高，3 系列触点密度较低，适合电源应用。 有关触点和工具的详细信息，请参见其他系列“AMP CPC 触点和工具”。1 系列提供密封附件，以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳，请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A，使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意，密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列，请参阅“电缆附件”部分。

The CPC series Compact Connector made of stabilized heat resistant self-extinguishing thermoplastic. It accepts existing Mini-Universal MATE-N-LOK pin and socket contacts 30 to 18AWG. Two shell sizes 8 or 11 are available, accommodating from 1 to 4 and 5 to 9 positions. It features high contact density and IEC IP67 sealing and this durable connector is well suited for many cable-to-cable and cable-to-panel applications.

.

Light-weight, all-plastic and metal-shell

.

UL94V-0 Flammability

.

Quick connect/disconnect capability with thread assist, positive detent coupling

.

Built-in pin and socket protection

.

Polarized for proper mating of connector halves

.

Removable contacts and replaceable coupling ring make field repair easy
