1-534206-0概述

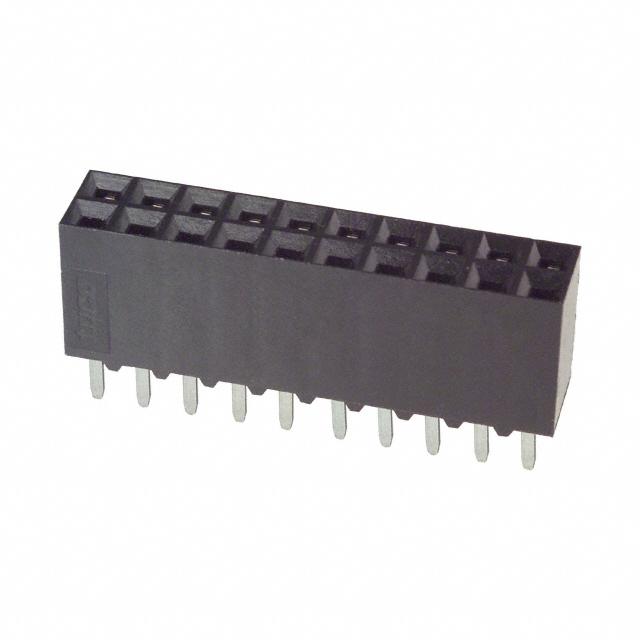

AMP FROM TE CONNECTIVITY 1-534206-0 板至板连接, AMPMODU Mod II系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排

是一款板至板针座与插座, 带有通孔焊接端接到PCB. 双梁触芯连接器具有双排触芯.

.: 触芯连接区, 30µ英寸电镀厚度

.: 方形触芯形状

.: 镀锡铅镍焊接尾线

.: 聚酯GF外壳

.: -65至105°C工作温度

1-534206-0中文资料参数规格

技术参数

触点数 20

极性 Female

触点电镀 Gold, Tin over Nickel, Tin Lead

绝缘电阻 5000 MΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 20

接触电阻 12.0 mΩ

额定电流Max 2A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

额定电压Max 333 VAC

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

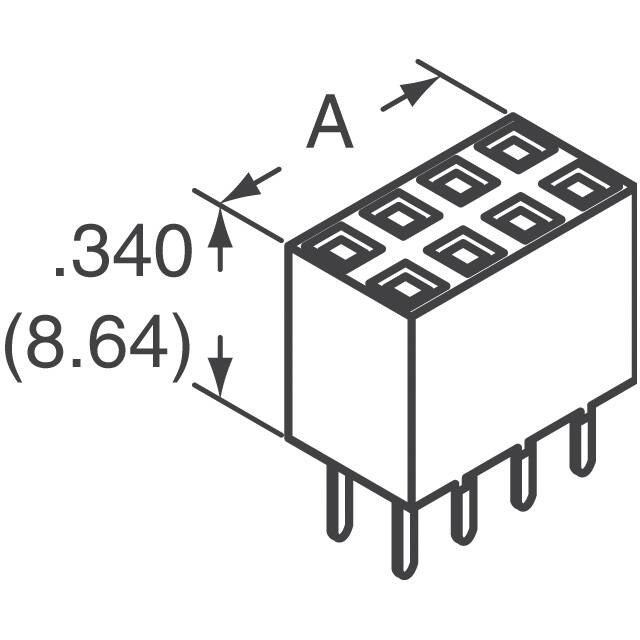

外形尺寸

长度 25.4 mm

宽度 5.03 mm

高度 8.64 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, 工业, Industrial

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

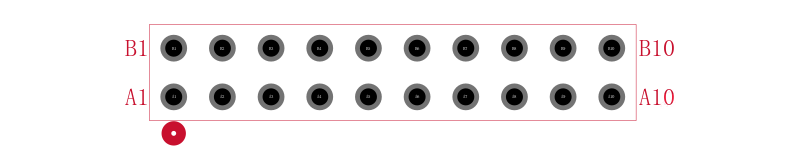

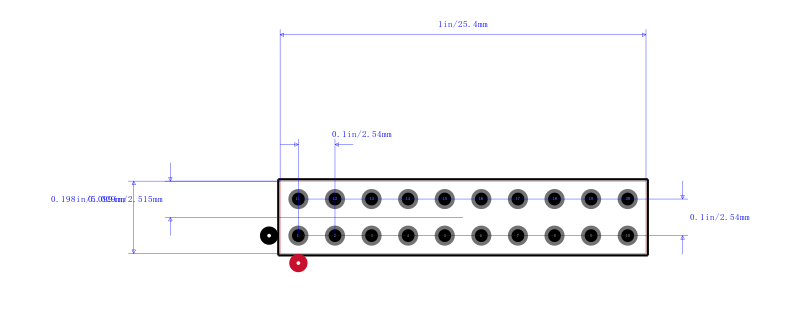

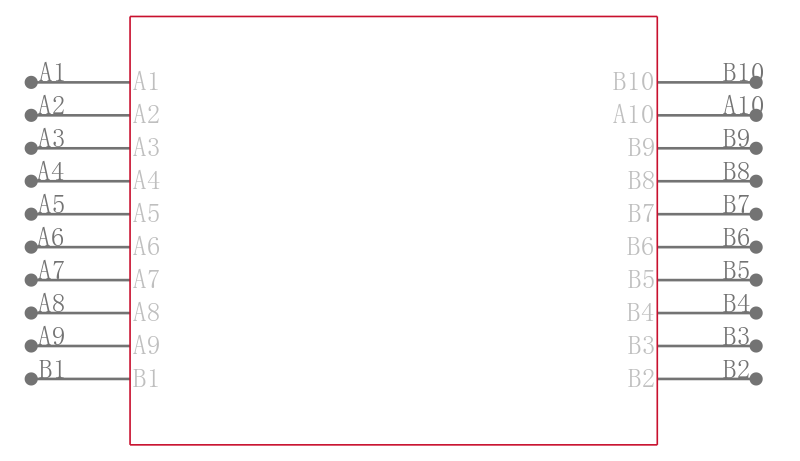

1-534206-0引脚图与封装图
