Phoenix Contact MINI COMBICON MC 3.81mm 单电平印刷电路板端子块针座MINI COMBICON MC 单电平薄型直角印刷电路板通孔安装有罩端子块针座，带紧凑型 3.81mm 节距和公引脚 MC 部件号带有前缀 1827，具有螺纹法兰 MC 部件号带有前缀 18178，具有锁定和释放机制、螺纹法兰，且可与带锁定或释放或螺钉法兰的插头一起使用。 有关标志卡，请参见库存号 648-5508 有关配接锁定和释放插头，请参见库存号 220-4658（典型） ### Phoenix Contact MINI-COMBICON 3.81mm 两件式端子块3.81mm 节距薄型互连系统，能节省印刷电路板空间，并能广泛接受 1.5mm2 电线的连接。 螺钉（上升钳位）和弹簧笼选件 螺钉接线端子铜含量高 >85% 仅 8mm 高于板上 额定电流 | 8A ---|--- 电压额定值 | 160V 导线接受范围 | 28-16 awg 绝缘材料 | 聚酰胺 6.6 Krilen 螺纹规格 | M2 易燃性等级 | UL 94 V-0

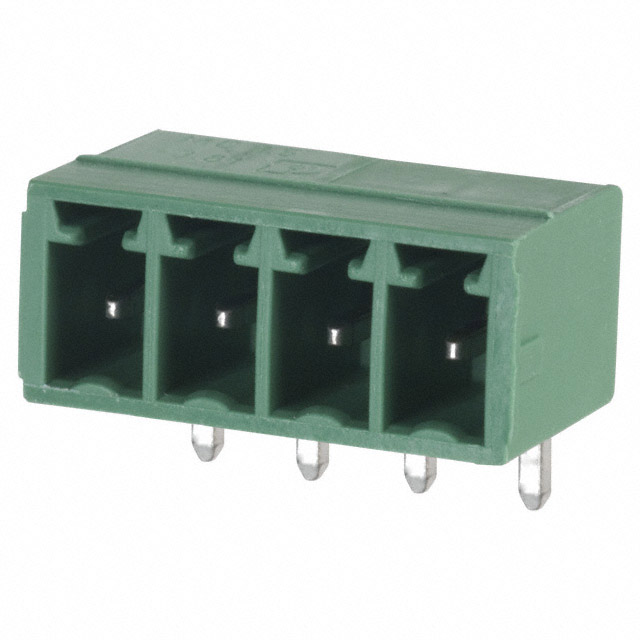

Contact MINI COMBICON MC 和 MCV 系列 3.81mm 单级印刷电路板端子块管座
MINI COMBICON MC 和 MCV 系列单级薄型直角印刷电路板通孔安装有罩端子块管座，带紧凑型 3.81mm 节距和插入式引脚。这些 MINI COMBICON 端子块提供螺纹法兰和锁定及释放机制。
有关标记卡，请参见库存号 648-5508
有关配接锁定和释放插头，请参见库存号 220-4658（典型）
### 认可
UL E60425; CSA LR13631
### Phoenix Contact MINI-COMBICON 3.81mm 两件式端子块
3.81mm 间距薄型互连系统，节省空间，可轻松接受 1.5mm 2 的电线。
螺钉（上升钳位）和弹簧笼选件
螺钉铜含量高 >85%
仅 8mm 高于板上
触点数 4
触点电镀 Tin
额定电压DC 640 mV
额定电流 8 A
排数 1
易燃性等级 UL 94 V-0
针脚数 4
安装角度 90.0 °
额定电流Max 8 A
额定电压 300 V
接触电阻Max 1.5 mΩ
安装方式 Through Hole
封装 弯插

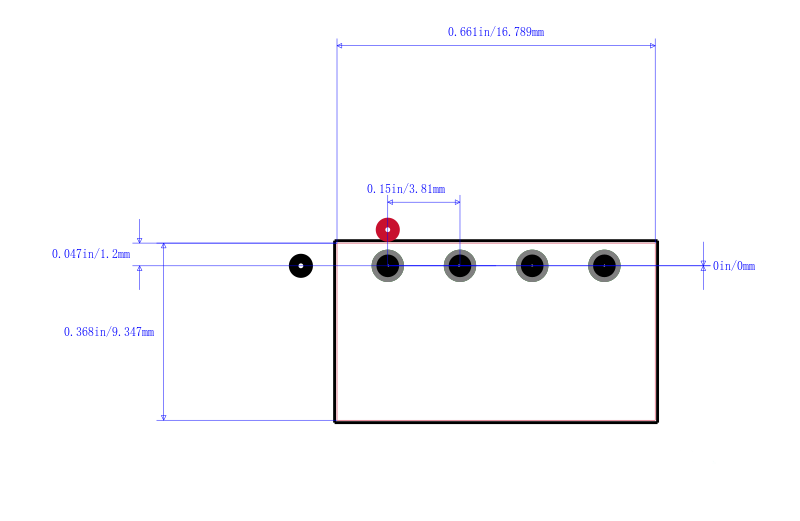

引脚间距 3.81 mm
长度 9.2 mm
宽度 18.7 mm
高度 9.2 mm
封装 弯插
引脚间距 3.81 mm
外壳颜色 Green
颜色 Green
触点材质 Copper Alloy
工作温度 -40℃ ~ 100℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1803293 Phoenix 菲尼克斯 | 当前型号 | 当前型号 |
284513-4 泰科 | 功能相似 | 1803293和284513-4的区别 |
