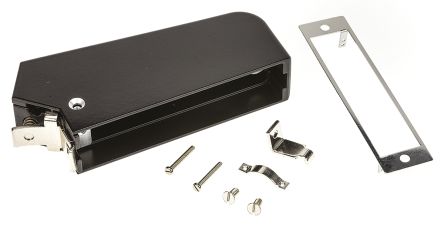

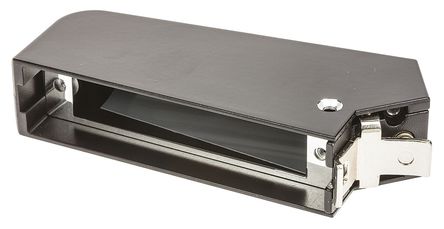

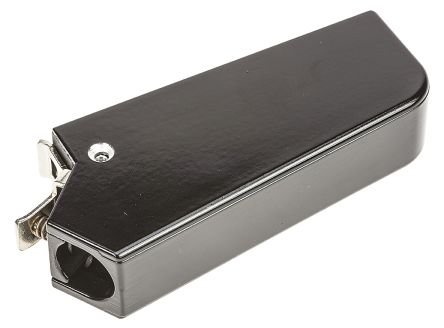

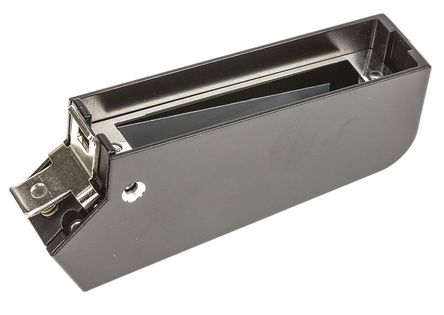

RP618、RP622 和 RP300 系列电缆外壳和带锁托盘电缆连接外壳和带锁托盘 与公和母连接器 RP618/622 和RP300 系列兼容 带锁托盘和插头外壳（带角度的电缆入口），金属或塑料材质均提供 提供匹配和扣入式组件，如接地套管和电缆支架套管 外壳尺寸 --- 大小 | a1 | a2 | a3 | b | 电缆 Ø 最大值 1 | 38 | 54.5 | 70 | 18.2 | 12 2 | 50 | 66.5 | 82 | 18.2 | 12 3 | 62 | 78.5 | 94 | 18.2 | 12 4 | 74 | 90.5 | 106 | 18.2 | 12 5 | 74 | 90.5 | 106 | 23.2 | 16 尺寸 a；公连接器 4.5mm，母连接器 3mm | | | | | 带锁托盘尺寸 --- 大小 | a1 | a2 | b | c | D | e 1 | 53 | 48 | 18.1 | 38 | 31 | 13 2 | 65 | 60 | 18.1 | 50 | 43 | 13 3 | 89 | 84 | 18.1 | 74 | 67 | 13 5 | 89 | 84 | 23.1 | 74 | 67 | 18 **库存号** | **制造商部件号** | **型号尺寸** | **RP300** | **RP618** | **RP622** ---|---|---|---|---|--- 256-8817 | C42334A228A441 | 1 | 21 | 10 | 8 256-8845 | C42334A228A444 | 4 | 54 | 26 | 20 256-8851 | C42334A228A445 | 5 | 72 | 39 | 30 **带锁托盘** | | | | | 256-8867 | C42334A228C171 | 1 | 21 | 10 | 8 256-8889 | C42334A228C172 | 2 | 33 | - | 12 256-8902 | C42334A228C174 | 4 | 54 | 26 | 20 256-8918 | C42334A228C175 | 5 | 72 | 39 | 30 **电缆连接** | | | | | 256-8946 | C42334A228A762 | 2 | - | 12 | 33 256-8952 | C42334A228A763 | 3 | 20 | 16 | 42 256-8968 | C42334A228A764 | 4 | 26 | 20 | 54 256-8974 | C42334A228A765 | 5 | 39 | 30 | 72 **塑料托盘** | | | | | 256-9040 | C42334A228C165 | 5 | 39 | 30 | 72 **附件** | | **项目** | **尺寸 mm** | | 256-9056 | C42334A100C50 | 引脚 | 17 | 8 | 256-9062 | C42334A100C51 | 引脚 | 19.5 | 8 | 256-9084 | C42334A100C56 | 插座 | 19.5 | 8 | 256-9157 | C42334A100C45 | 电缆支架尺寸 5 | - | - | 256-9179 | C42334A303C12 | 编码组件 | - | - | ### DIN 41622 系列
RP618、RP622 和 RP300 系列电缆外壳和带锁托盘
一系列插头外壳、锁定托盘、电缆连接以及其他可与 RP618/622 和 RP300 系列兼容的组件。带斜角入口的锁定托盘和插头外壳可提供金属型或塑料型。
欧时:
TE Connectivity 连接器外壳 DIN41622 系列 公 电缆安装 1393583-6
得捷:
CASE
贸泽:
DIN 41612 Connectors C42334A 228A445=RP GEHAEUSE
e络盟:
线至板连接器, DIN 41612 连接器, 30 触点, 插头, Cable Connector Housing, 30/39 Contacts
艾睿:
C42334A 228A445 equal RP GEHAEUSE
Verical:
C42334A 228A445 equal RP GEHAEUSE
MASTER:
Headers and Wire Housings
Online Components:
Headers and Wire Housings
Electro Sonic:
Headers and Wire Housings
