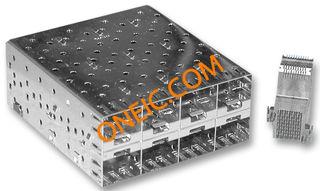

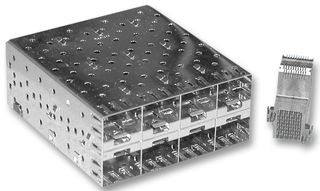

TE Connectivity SFP 连接器20 路插座式 SMT SFP 连接器,带 LCP 外壳和磷青铜触点,带各种镀金选项: SMT SFP 连接器 680-9718 和 717-4401 具有 0.38 μm 镀金 SMT SFP 连接器 717-4391 和 717-4397 具有 0.76 μm 镀金 这些 SFP 连接器为印刷电路板双侧(腹对腹)安装且适合与 SFP 单端口笼一起使用,请参见库存号 680-8954、典型库存号 680-9709,有关 SFP 联动(单排)笼,请参见典型库存号 717-4379 和 719-9441。 库存号 717-4397 和 717-4401 还可与 SFP+ 单端口一起使用,有关联动笼,请参见典型库存号 717-4385 有关合适的 SFP+ 高速电缆,请参见库存号 773-7923 和 773-7939(典型)。### SFP 笼子### SPF 笼子
SFP(小型设计可插式)SMT

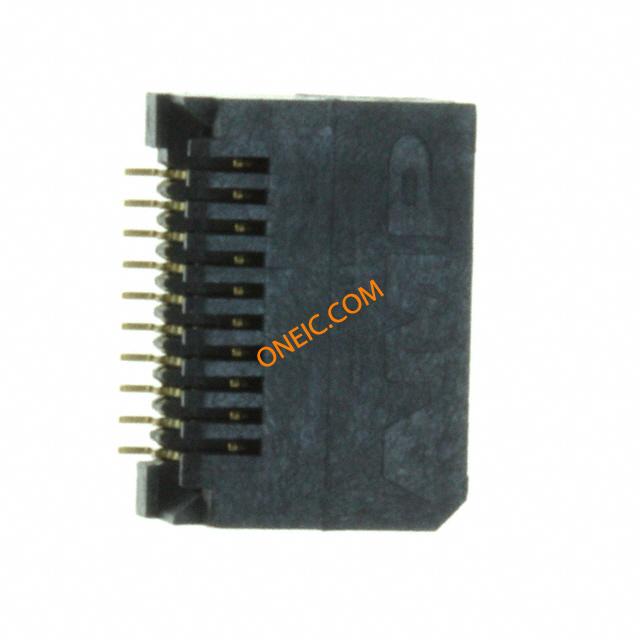

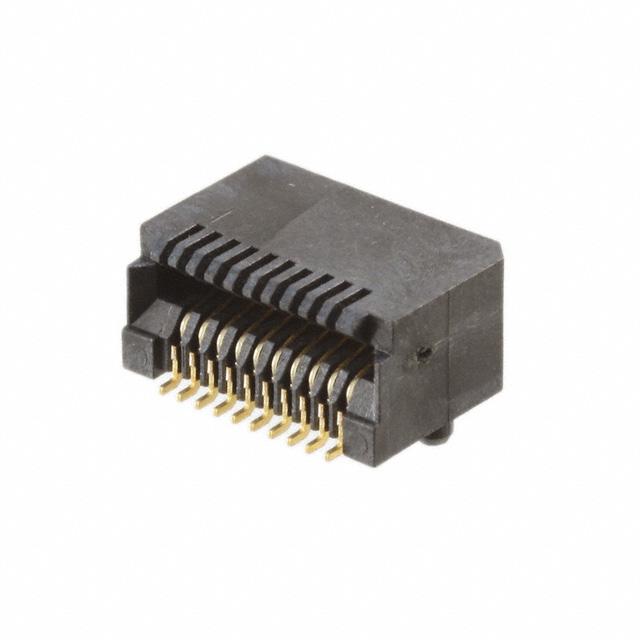

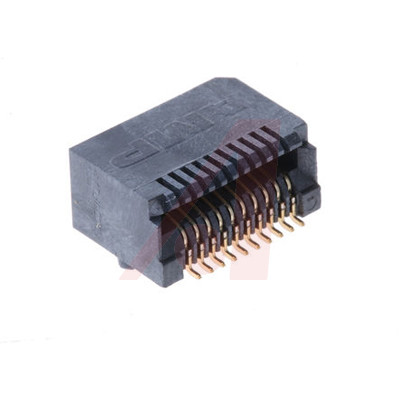

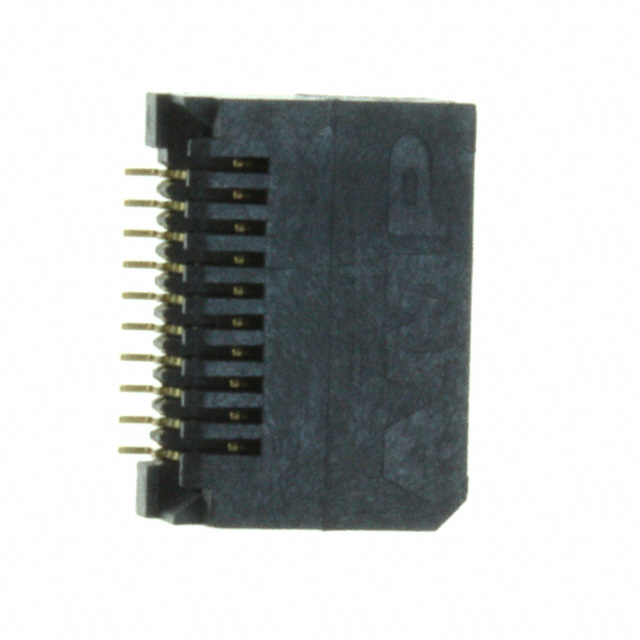

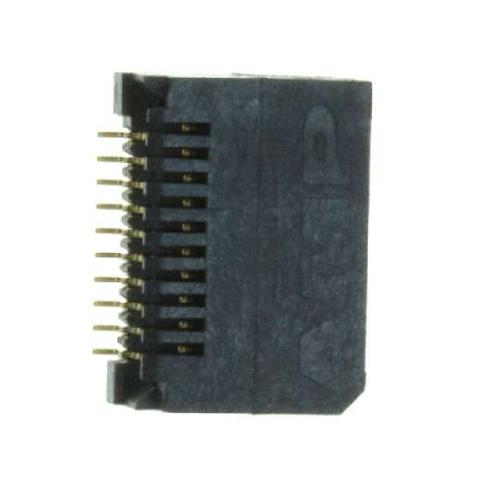

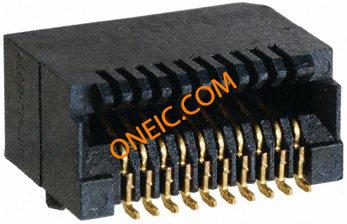

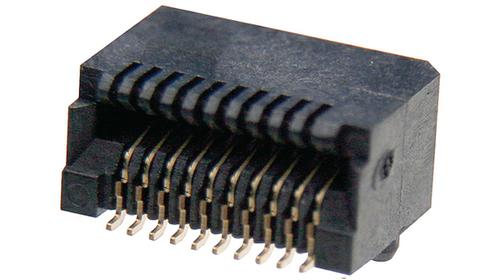

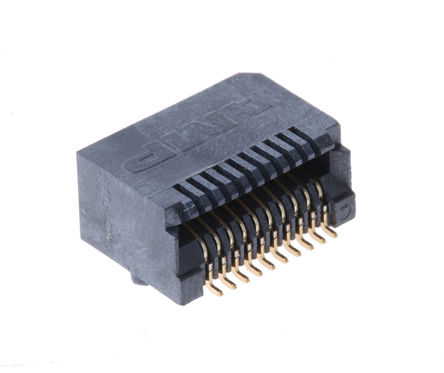

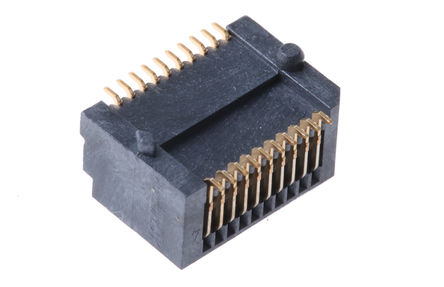

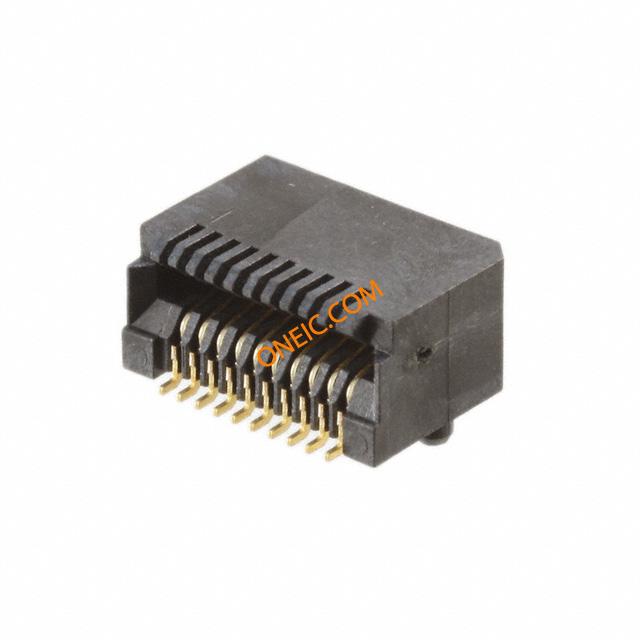

SFP(小型设计可插式)SMT PT (可插式收发器)连接器,适合与 SFP 笼一起使用,可形成高速可插式输入/输出接口的一部分。SFP系统设计用于增加功能并满足不断增长的带宽需求。SFP 连接器支持高达 4 Gbit/s 的应用以及 SFP+ 连接器支持高达 16 Gbit/s 的应用。这些 SFP PT 连接器具有可靠的 20 位置接口,带改进的信号完整性,在 0.8 mm 中心线上具有触点间距。每个 SFP 连接器包含一个带直角 SMT 触点的外壳。外壳包含卡接入插槽,可接受 1.0 ±0.1 mm 厚集成电路卡。对准柱可在印刷电路板上提供连接器稳定性,并且板支座便于印刷电路板焊接后清洁。 部件号 1367073-1 是 SFP 连接器,具有 0.38 μm 镀金触点
部件号 是 SFP 连接器,具有 0.76-μm 镀金触点
部件号 1888247-1 是 SFP+ 兼容连接器,具有 0.76-μm 镀金触点
部件号 1888247-2 是 SFP+ 兼容连接器,具有 0.38-μm 镀金触点
### 特点和优势
SFP 高速可插式输入/输出接口
支持传输速率高达 4 Gbit/s SFP 和高达 16 Gbit/s SFP+ 的数据
可靠的 20 位接口,用于提高信号完整性
卡接入插槽,用于 1.0 ±0.1 mm IC 卡
校准支柱,用于提高印刷电路板稳定性
板支座,便于印刷电路板清洁
### 产品应用信息
这些 SFP 高速可插式输入/输出连接器,适合用于需要高速数据速率的应用。应用包括开关、路由器、服务器、集线器、存储、控制器和网络接口卡
触点数 20
极性 Female
触点电镀 Gold
额定电流 0.5 A
易燃性等级 UL 94 V-0
针脚数 20
额定电流Max 0.5A/触头
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压Max 120 VAC
额定电压 120 V
安装方式 Surface Mount
封装 SMD
引脚间距 800 µm
长度 11.2 mm
宽度 7.40 mm
高度 5.4 mm
封装 SMD
引脚间距 800 µm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业, SFP
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
1367073-2 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1367073-1 泰科 | 完全替代 | 1367073-2和1367073-1的区别 |
1658197-1 泰科 | 完全替代 | 1367073-2和1658197-1的区别 |
74441-0021 莫仕 | 类似代替 | 1367073-2和74441-0021的区别 |
