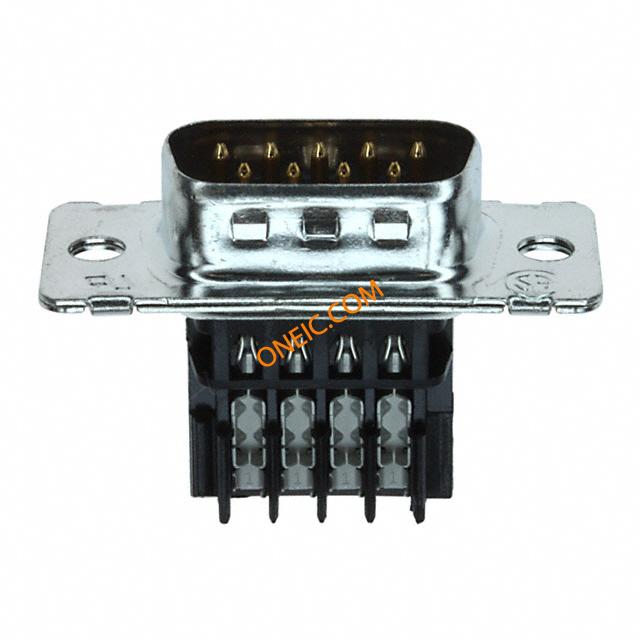

1-745492-7

HDE20 系列 9 位置 插头 分立导线 IDC D-Sub

AMPLIMITE D-Sub ，HDE-20 IDC 系列，金属外壳，电缆安装

AMPLIMITE HDE-20 金属外壳 IDC D-Sub 连接器，用于散线和带护套电缆。 这些 HDE-20 IDC D-sub 电缆插头和插座连接器具有镀锡钢外壳和 94V-0 等级黑色热塑性插片，已预载双工电镀磷青铜 IDC 触点。触点在配接端镀金，在压接端镀锡。 这些 HDE-20 IDC D-sub 连接器具有不同触点镀层和电线规格选件，有关详细信息，请参见制造商数据表。 这些触电可接受的最大导线绝缘厚度为 0.38 mm，最大导线绝缘直径为 1.52 mm。 HDE-20 系列 IDC D-Sub 电缆连接器，可与 HDP 和 HD-20 板上安装系列连接器配用。

关于合适的电缆夹或底壳，请参见典型库存号 450-9113、717-4596 和 680-9131

关于合适的母连接器螺钉锁和公连接器螺钉固定架，请参见典型库存号 450-9258、717-4473、450 - 9208 和 717-4498。

关于锁定柱组件，请参见库存号 450-9365

关于弹簧闩锁，请参见库存号 450-9321

关于带螺纹孔的闩锁块，请参见库存号 450-9371 和 717-4656

关于带槽头和通孔的闩锁块，请参见库存号 680-9392

有关合适的工具，请参阅活塞把手工具手柄（库存号 120-4477）、活塞把手头（库存号 120-4483）和 T 形手柄插入工具（库存号 536-9786）

### AMPLIMITE D - 超微型连接器
