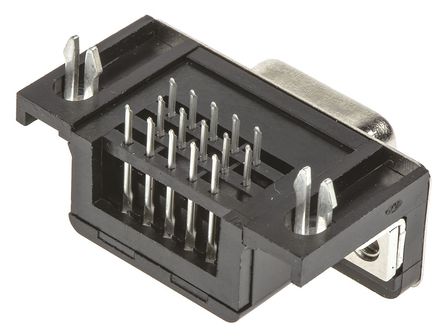

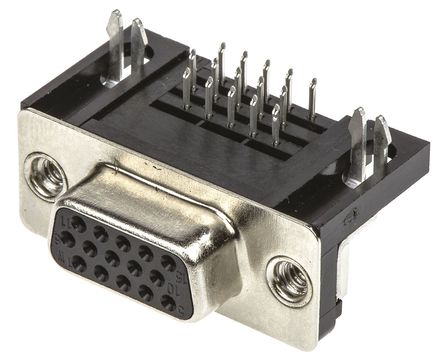

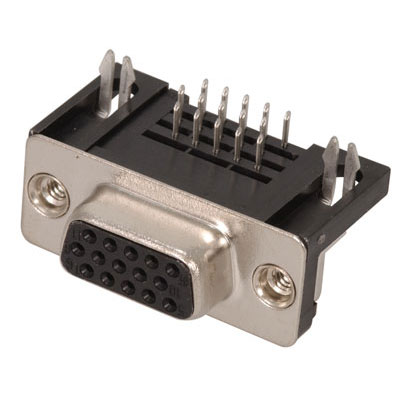

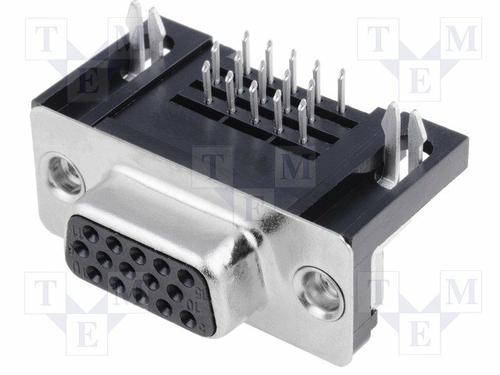

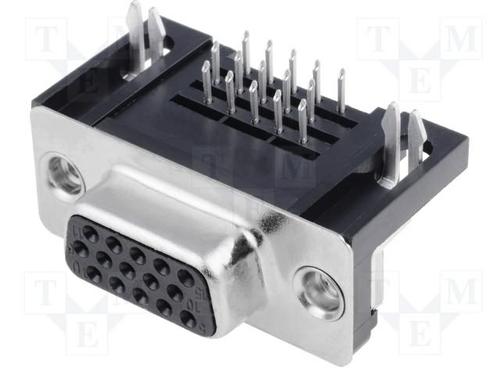

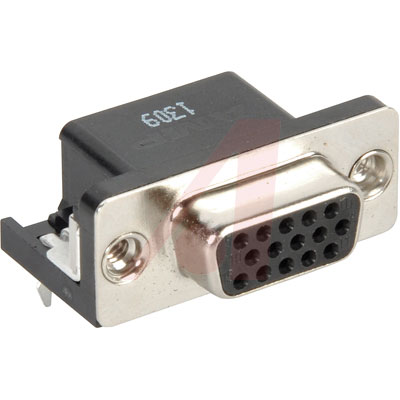

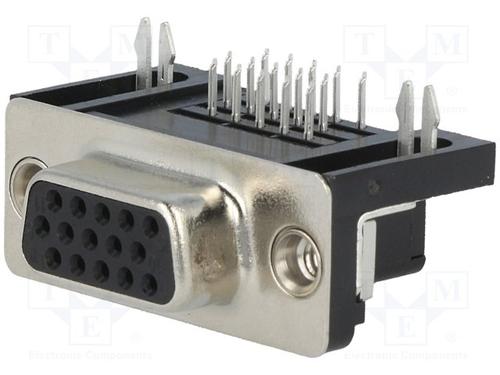

AMP FROM TE CONNECTIVITY 1-1734530-3 连接器, D sub, 堆叠式, Amplimite HD-22系列, DA, 插座, 15 触点, 金属主体, 焊接
AMPLIMITE D-Sub ，HD-22 系列，印刷电路板安装
AMPLIMITE HD-22 印刷电路板通孔安装 D-Sub 连接器，带镀镍钢前端外壳。 这些 AMPLIMITE HD-22 D-Sub 印刷电路板连接器采用直向或直角印刷电路板安装，提供各种安装硬件选项（请参阅表格）。 这些 AMPLIMITE HD-22 D-Sub 连接器的外壳由 94V-0 等级黑色热塑性材料制成，带镀锡黄铜板锁、镀镍黄铜螺钉锁和螺套（直向印刷电路板安装类型具有镀锡黄铜插件）。
### 认可
UL Listed; CSA Certified
### 标准
MIL-C-24308
### AMPLIMITE D - 超微型连接器

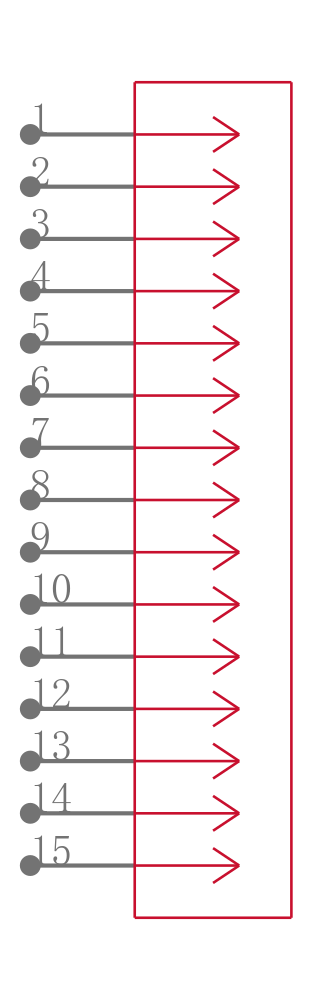

触点数 15
极性 Female
触点电镀 Gold, Tin, Tin over Nickel
额定电流 2 A
排数 3
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 15
接触电阻 20.0 mΩ
额定电流Max 2A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 250 VAC
额定电压 125 V
工作电压Max 250 VAC
安装方式 Through Hole
引脚数 15
封装 Metal

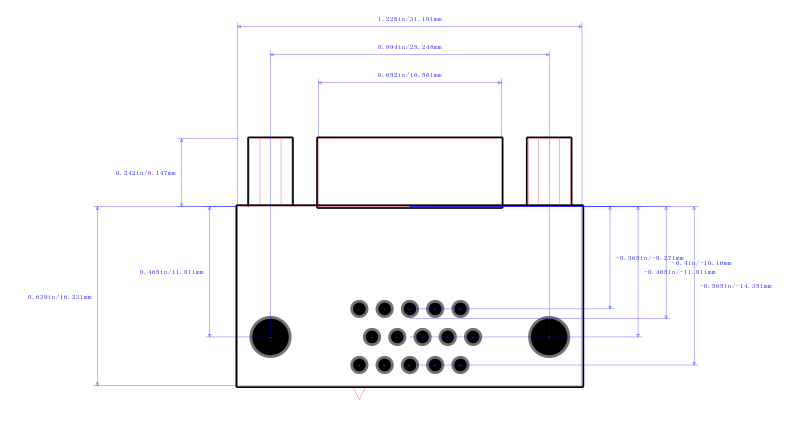

长度 30.8 mm
宽度 22 mm
高度 12.5 mm
封装 Metal
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Steel
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Superseded
包装方式 Tray
制造应用 Industrial, 工业, Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1-1734530-3 TE Connectivity 泰科 | 当前型号 | 当前型号 |
2311763-3 泰科 | 类似代替 | 1-1734530-3和2311763-3的区别 |
L77HDE15SD1CH4R 安费诺 | 功能相似 | 1-1734530-3和L77HDE15SD1CH4R的区别 |
SPC15283 Multicomp | 功能相似 | 1-1734530-3和SPC15283的区别 |
