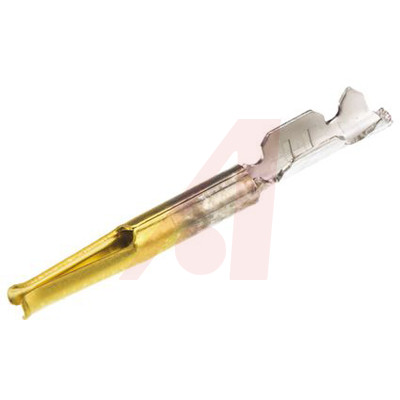

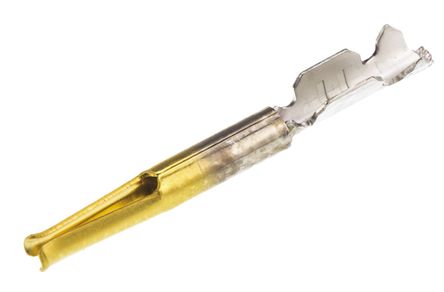

AMP FROM TE CONNECTIVITY 1658686-1 D-SUB连接器, AMPLIMITE HDP-22 Series D Sub Connectors, 母, 磷青铜, 镀金触芯, 22 AWG, 28 AWG
AMPLIMITE 22 DF 规格压接扣入式触点，用于 HDP-22 D-Sub
AMPLIMITE 22 DF 规格压接扣入式触点，用于 HDP-22 D-Sub 连接器。 这些22 DF 规格压接扣入式触点均精密成形，可接受 28-22 AWG（0.4 至 0.08 mm2）的线径范围。 引脚压接触点由黄铜制成，插座触点制成由磷青铜制成。 这些触点的镀层如下：
库存号 680-9692、270-9838、718-1207 和 314-8010，双工 0.00076 mm 镀金
库存号 798-1322、270-9850 和 314-8026 为双面镀薄金
关于 PRO-CRIMPER II 手工工具，请参见库存号 314-8032
关于插入/拔出工具，请参见库存号 446-822
公和母压接触点。
接受 28 至 22 a.w.g. 的电线规格 0.08-0.4mm2。
使用压接工具（库存号 314-8032）和插入/拔出工具（库存号 446-822）。
### AMPLIMITE D - 超微型连接器
触点数 1
极性 Female
线规 22AWG ~ 28AWG
触点电镀 Gold, Tin over Nickel
额定电流 1.9 A
额定电流Max 1.9 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装 -
长度 14.73 mm
宽度 1.91 mm
封装 -
触点材质 Phosphor Bronze
材质 Phosphor Bronze
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, Signal, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536904000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1658686-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1658686-2 泰科 | 类似代替 | 1658686-1和1658686-2的区别 |
1658686-3 泰科 | 功能相似 | 1658686-1和1658686-3的区别 |
1658686-4 泰科 | 功能相似 | 1658686-1和1658686-4的区别 |
