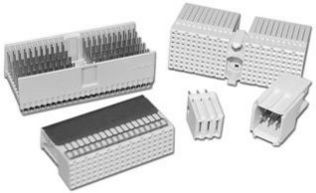

TE Connectivity Z-PACK™ HM A 型底板连接器Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
Z-PACK™ HM A 型底板

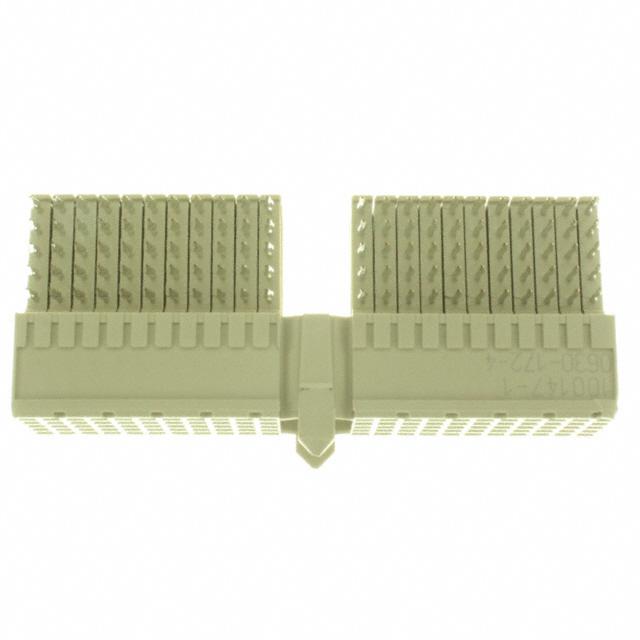

Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。
Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
触点数 110
极性 Female
触点电镀 Gold
额定电流 1.5 A
排数 5
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 110
屏蔽 No
额定电流Max 1.5A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 500 VAC
额定电压 500 VAC
接触电阻Max 20 mΩ
安装方式 Through Hole
封装 -
引脚间距 2.00 mm
长度 49.9 mm
宽度 20.2 mm
高度 11.4 mm
封装 -
引脚间距 2.00 mm
外壳颜色 Gray
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Tube
制造应用 Signal, Power
RoHS标准 Non-Compliant
含铅标准 Not Applicable
ELV标准 Non-Compliant
ECCN代码 EAR99
HTS代码 8536694040
