1-215309-0

1-215309-0图片1
1-215309-0图片2

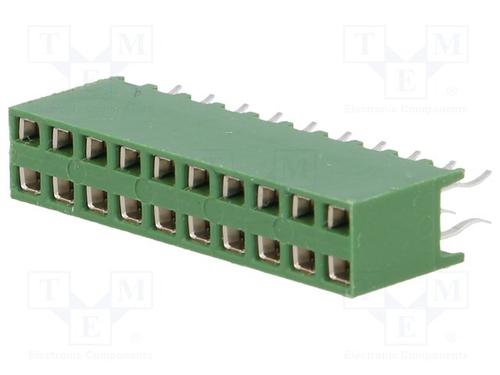

1-215309-0图片3
1-215309-0图片4
1-215309-0图片5
1-215309-0图片6
1-215309-0图片7

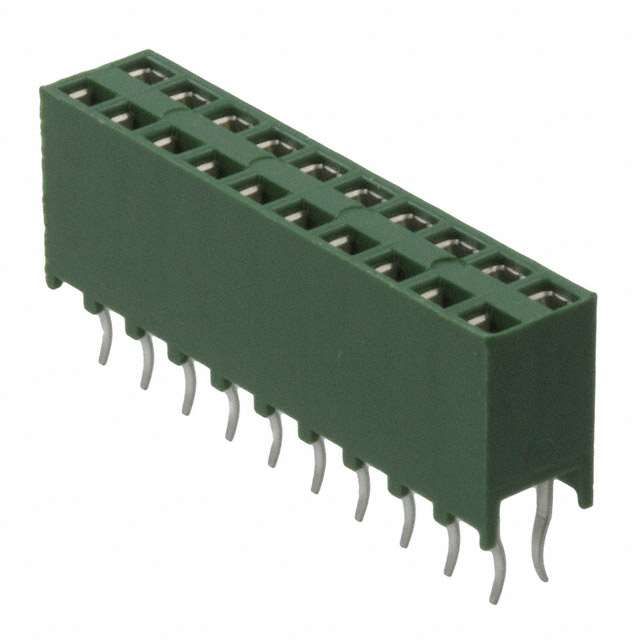

1-215309-0图片8
1-215309-0概述

Conn Socket Strip SKT 20POS 2.54mm Solder ST Thru-Hole

20 位置 插座 0.100"(2.54mm) 通孔 镀金


得捷:
CONN RCPT 20POS 0.1 GOLD PCB


艾睿:
Conn Socket Strip SKT 10 POS 2.54mm Solder ST Top Entry Thru-Hole


安富利:
Conn Socket Strip SKT 20 POS 2.54mm Solder ST Thru-Hole


Chip1Stop:
Conn Socket Strip SKT 20 POS 2.54mm Solder ST Thru-Hole


TME:
Socket; pin strips; HV-100; female; PIN:20; straight; 2.54mm; THT


Verical:
Conn Socket Strip SKT 10 POS 2.54mm Solder ST Top Entry Thru-Hole


MASTER:
HV 100 VERTICAL CONNECTOR, DUAL ROW, 8.5mm HEIGHT, TOP ENTRY , GOLD, MAX. 2X36 POSITIONS


Powell:
.100 inch AMPMODU Receptacles


Online Components:
2X10P HV100 REC CON. TE, 8.5MM


Electro Sonic:
2X10P HV100 REC CON. TE, 8.5MM


1-215309-0中文资料参数规格
技术参数

触点数 20

极性 Female

触点电镀 Gold, Tin

绝缘电阻 5000 MΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 10

拔插次数 200

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

引脚数 20

外形尺寸

长度 25.4 mm

宽度 5.06 mm

高度 8.5 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536699099

数据手册

1-215309-0引脚图与封装图

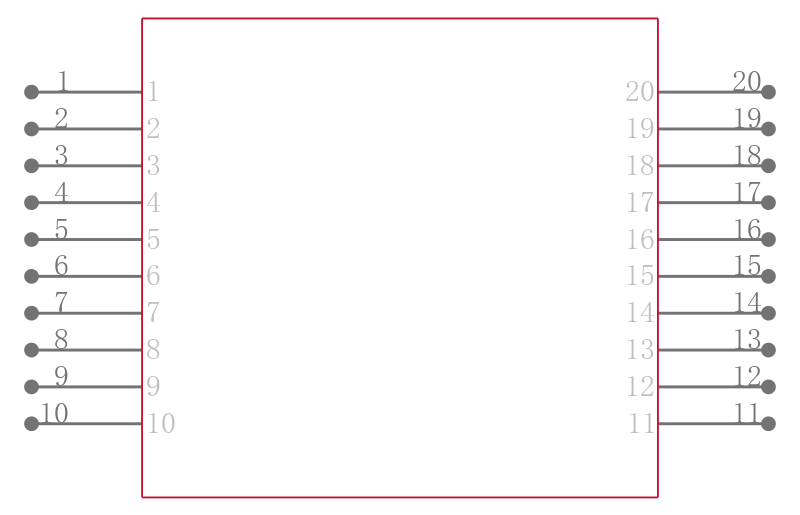

1-215309-0引脚图

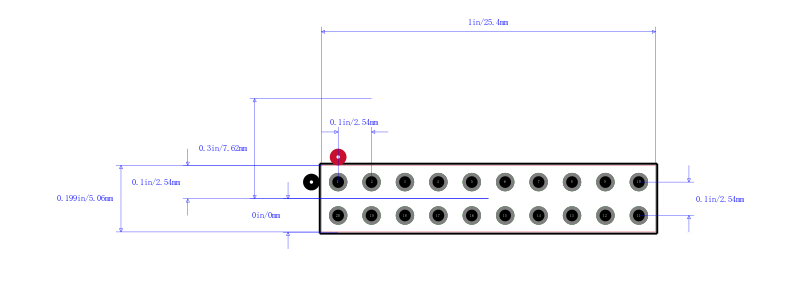

1-215309-0封装图

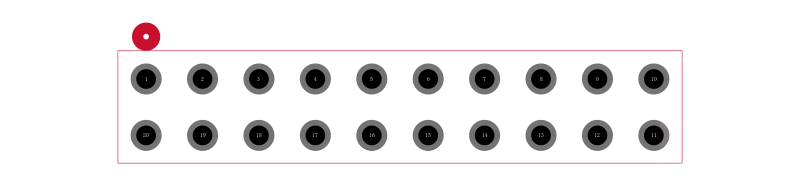

1-215309-0封装焊盘图
