1812R-104J概述

Inductor RF Unshielded Wirewound 100uH 5% 2.5MHz 50Q-Factor Ferrite 158mA 8Ω DCR 1812 T/R

无屏蔽 - 器 8 欧姆最大 1812（4532 公制）

得捷:
FIXED IND 100UH 158MA 8 OHM SMD

艾睿:
Inductor RF Unshielded Wirewound 100uH 5% 2.5MHz 50Q-Factor Ferrite 0.158A 8Ohm DCR 1812 T/R

Allied Electronics:
Unshielded Surface Mount RF Inductor, 100uH At 5%; Q: 50; SRF: 8MHz; DCR:8 Ohms

1812R-104J中文资料参数规格

技术参数

额定电流 158 mA

容差 ±5 %

电感 100 μH

自谐频率 8 MHz

屏蔽 No

测试频率 790 kHz

电阻DC） ≤8 Ω

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 8 Ω

封装参数

安装方式 Surface Mount

封装公制 4532

封装 1812

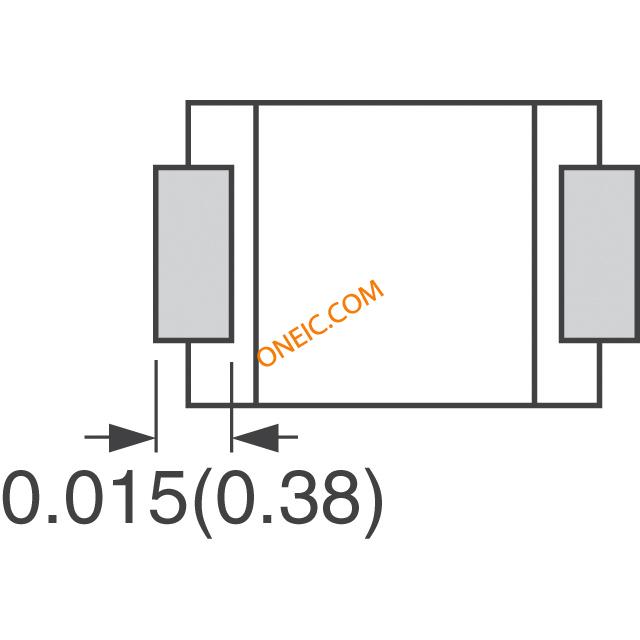

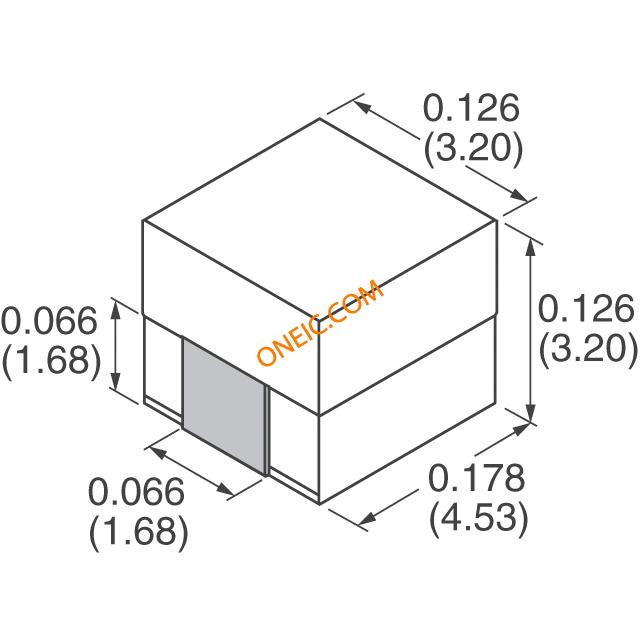

外形尺寸

长度 4.83 mm

宽度 3.4 mm

高度 3.4 mm

封装公制 4532

封装 1812

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买1812R-104J

型号： 1812R-104J

制造商： API Delevan

描述：Inductor RF Unshielded Wirewound 100uH 5% 2.5MHz 50Q-Factor Ferrite 158mA 8Ω DCR 1812 T/R
