AMP FROM TE CONNECTIVITY 1-111446-8 线至板连接器, AMP-LATCH Universal I/O系列, 20 触点, 插头, 2.54 mm, IDC / IDT, 2 排

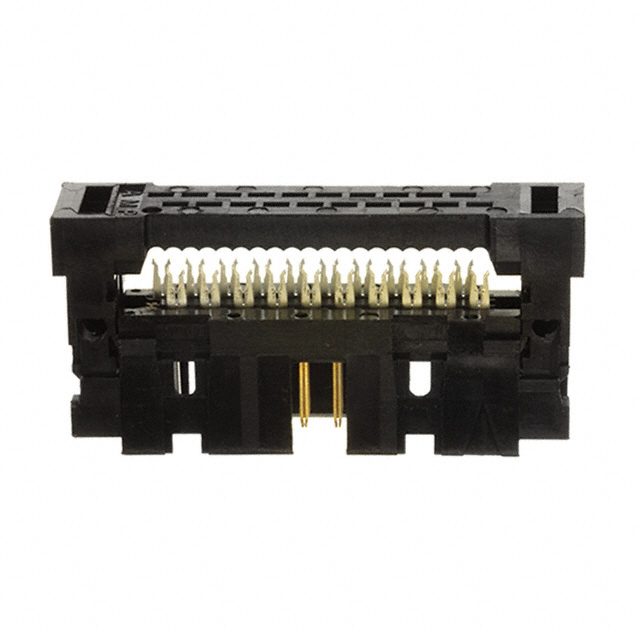

The is a 20-position 2-row vertical shrouded Wire-to-Wire Universal I/O Ribbon Cable Connector with 0.76µm gold-plated phosphor bronze tuning fork design pin contacts and black UL 94V-0 rated flame retardant thermoplastic housing. The plug supports through-hole solder termination method to PC board and screw mount PCB mount retention type.
- .
- Low profile
- .
- Polarization
- .
- Without mounting ears and latch
- .
- Insulation Displacement Crimp IDC termination method to wire/cable
- .
- Keyed mating alignment type
触点数 20
极性 Male
线规 26AWG ~ 28AWG
触点电镀 Gold, Gold over Nickel, Gold Flash, Gold Flash over Nickel, Tin
额定电流 1.00 A
绝缘电阻 5000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 20
接触电阻 15.0 mΩ
拔插次数 150
安装角度 180 °
额定电流Max 1A/触头
工作温度Max 105 ℃
工作温度Min -65 ℃
额定电压Max 250 VAC
接触电阻Max 15 mΩ
安装方式 Through Hole
引脚数 20
引脚间距 2.54 mm
长度 39.9 mm
宽度 8.38 mm
高度 14.48 mm
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tray
制造应用 Signal, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
