TE Connectivity 50 Ω MCX 射频连接器 - 专业直角电缆插头50Ω 专业等级 MCX 射频同轴直角/弯头电缆插头,带 PTFE 电介质、六角电缆压接电缆连接和镀金黄铜主体。 这些 50Ω 专业等级 MCX 射频同轴直角/弯头电缆插头适合与以下同轴电缆类型一起使用: 库存号 512-0890 可与射频同轴电缆类型 RG-178 B/U、RG-196 A/U、URM 110 一起使用 库存号 512-0907 可与射频同轴电缆类型 RG-174 A/U、RG-188 A/U、RG-316/U 一起使用### Tyco MCX 镀金轻型微型扣入耦合连接器 在密集的封装布局中提供可靠的快速连接/断开功能,可以在 SMB 之类的环境中节省空间 高频率性能,是视频与广播应用环境的理想选择 可与工业标准 MCX 系列完全匹配 用于压接端子的直向和直角插头,带常用 RG174 和 RG178 电缆 压接套圈,带焊接触点 还提供了压接隔板插孔 ### MCX Greenpar 50Ω技术规格 --- 额定阻抗 | 50Ω 工作电压 | 335V 有效值 触点电阻 | 最大 5mΩ 绝缘电阻(初始) | 最小 1000MΩ 介电耐冲击电压 | 1000Vrms(海平面) 频率范围 | 0 至 6GHz VSWR | 0.2GHz | 直向最大 1.22,直角最大 1.5 2.6GHz | 直向最大 1.35,直角最大 1.63 耐久性(次数) | 500 温度范围 | -65ºC 至 165ºC 主体材料 | 黄铜 主体镀层 | 金 插入式触点材料 | 黄铜 包容式触点材料 | 铍铜 触点电镀 | 金 绝缘 | PTFE 兼容性 --- 电缆类型 | 使用压接工具 RG174 | 848-391,带模具 282-3502 或 253-2473 RG178 | 848-391,带模具 282-3502 或 253-2473

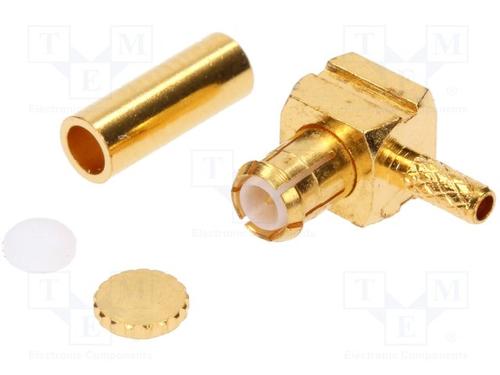

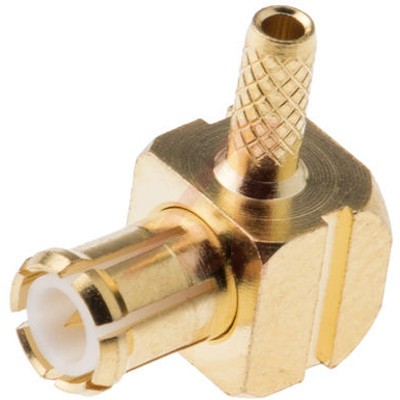

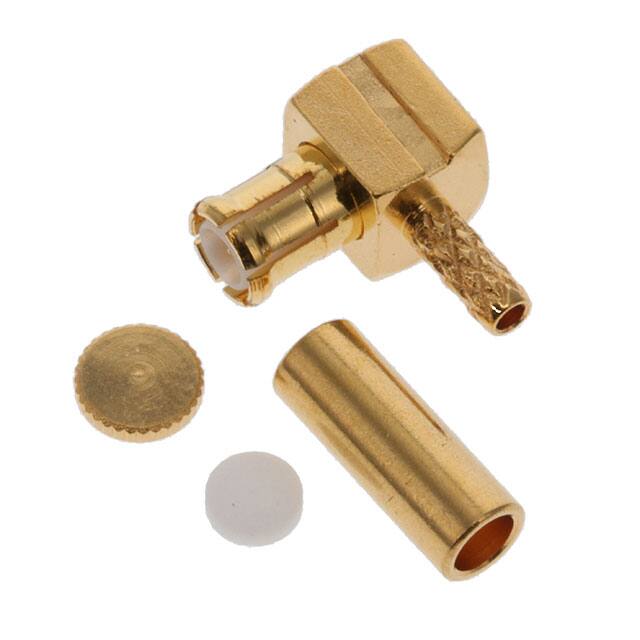

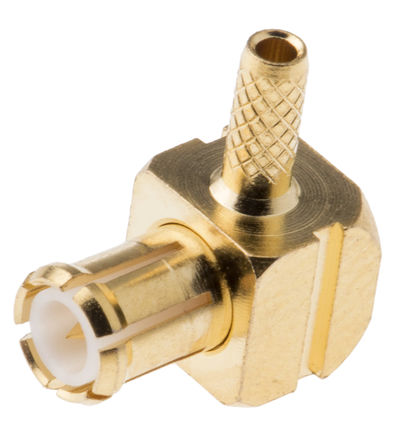

50 Ω MCX 射频 - 专业直角电缆插头
50Ω 专业等级 MCX 射频同轴直角/弯头电缆插头,带 PTFE 电介质、六角电缆压接电缆连接和镀金黄铜主体。 这些 50Ω 专业等级 MCX 射频同轴直角/弯头电缆插头适合与以下同轴电缆类型一起使用:
库存号 512-0890 可与射频同轴电缆类型 RG-178 B/U、RG-196 A/U、URM 110 一起使用
库存号 512-0907 可与射频同轴电缆类型 RG-174 A/U、RG-188 A/U、RG-316/U 一起使用
### TE Connectivity - MCX 系列
轻型微型扣入耦合连接器
在密集的封装布局中提供可靠的快速连接/断开功能,可以在 SMB 之类的环境中节省空间
高频率性能,是视频与广播应用环境的理想选择
可与工业标准 MCX 系列完全匹配
用于压接端子的直向和直角插头,带常用 RG174 和 RG178 电缆
压接套圈,带焊接触点
还提供了压接隔板插孔
### MCX Greenpar 50Ω
极性 Male
触点电镀 Gold
绝缘电阻 1000 MΩ
方向 Right Angle
接触电阻 5 mΩ
拔插次数 500
工作温度Max 165 ℃
工作温度Min -65 ℃
额定电压 335 V
长度 8.5 mm
宽度 5 mm
高度 9.6 mm
外壳颜色 Gold
触点材质 Brass
介质材料 Teflon
绝缘材质 Teflon
工作温度 -65℃ ~ 165℃
产品生命周期 Active
包装方式 Tray
制造应用 RF Communications, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536694010
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
1-1337584-0 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1-1337582-0 泰科 | 完全替代 | 1-1337584-0和1-1337582-0的区别 |
1-1337585-0 泰科 | 完全替代 | 1-1337584-0和1-1337585-0的区别 |
