1-1337586-0

TE Connectivity 50Ω MCX 射频连接器 - 专业等级印刷电路板插座50Ω 专业级 MCX 射频同轴印刷电路板插座，带 PTFE 电介质和镀金黄铜主体。 库存号 512-0935 是 SMT 安装，带 6 x 6mm 法兰 库存号 680-7447 是直角通孔安装，带 5.70 x 5.70mm 法兰 库存号 512-0941 是直向通孔安装，带 5.70 x 5.70mm 法兰### Tyco MCX 镀金轻型微型扣入耦合连接器 在密集的封装布局中提供可靠的快速连接/断开功能，可以在 SMB 之类的环境中节省空间 高频率性能，是视频与广播应用环境的理想选择 可与工业标准 MCX 系列完全匹配 用于压接端子的直向和直角插头，带常用 RG174 和 RG178 电缆 压接套圈，带焊接触点 还提供了压接隔板插孔 ### MCX Greenpar 50Ω技术规格 --- 额定阻抗 | 50Ω 工作电压 | 335V 有效值 触点电阻 | 最大 5mΩ 绝缘电阻（初始） | 最小 1000MΩ 介电耐冲击电压 | 1000Vrms（海平面） 频率范围 | 0 至 6GHz VSWR |   0.2GHz | 直向最大 1.22，直角最大 1.5 2.6GHz | 直向最大 1.35，直角最大 1.63 耐久性（次数） | 500 温度范围 | -65ºC 至 165ºC 主体材料 | 黄铜 主体镀层 | 金 插入式触点材料 | 黄铜 包容式触点材料 | 铍铜 触点电镀 | 金 绝缘 | PTFE 兼容性 --- 电缆类型 | 使用压接工具 RG174 | 848-391，带模具 282-3502 或 253-2473 RG178 | 848-391，带模具 282-3502 或 253-2473

50Ω MCX 射频 - 专业等级印刷电路板插座

50Ω 专业级 MCX 射频同轴印刷电路板插座，带 PTFE 电介质和镀金黄铜主体。

库存号 512-0935 是 SMT 安装，带 6 x 6mm 法兰

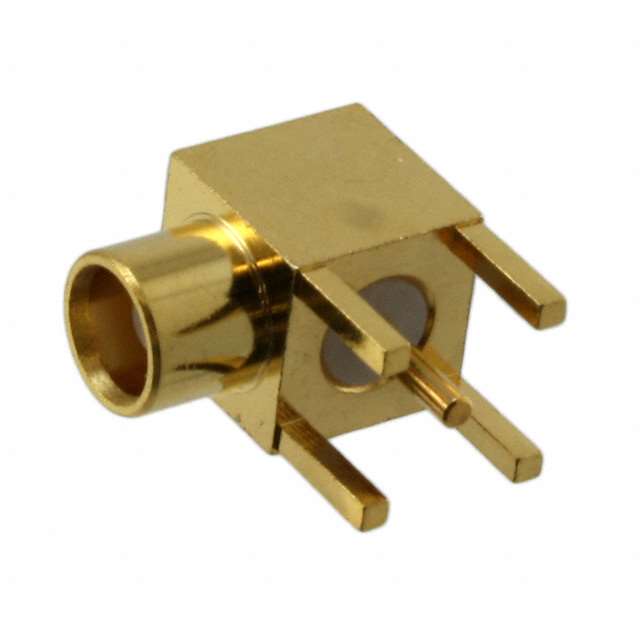

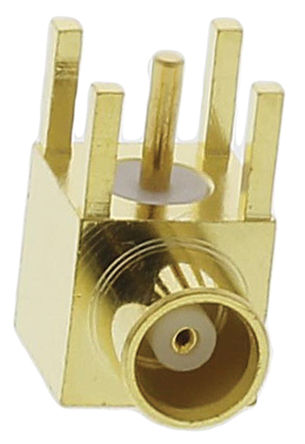

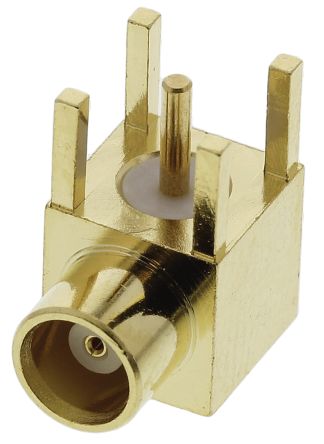

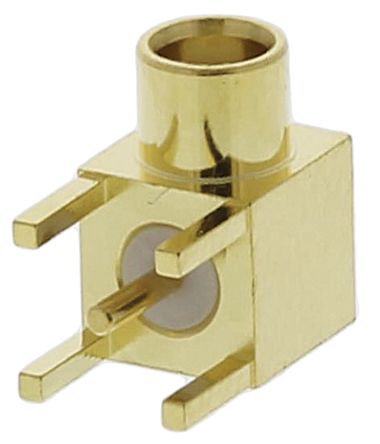

库存号 680-7447 是直角通孔安装，带 5.70 x 5.70mm 法兰

库存号 512-0941 是直向通孔安装，带 5.70 x 5.70mm 法兰

### TE Connectivity - MCX 系列

轻型微型扣入耦合连接器

在密集的封装布局中提供可靠的快速连接/断开功能，可以在 SMB 之类的环境中节省空间

高频率性能，是视频与广播应用环境的理想选择

可与工业标准 MCX 系列完全匹配

用于压接端子的直向和直角插头，带常用 RG174 和 RG178 电缆

压接套圈，带焊接触点

还提供了压接隔板插孔

### MCX Greenpar 50Ω
