PIDG 压接接线端子和接头维修套件

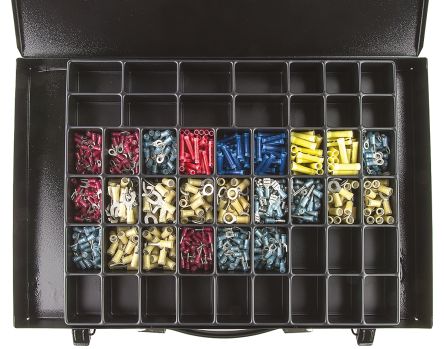

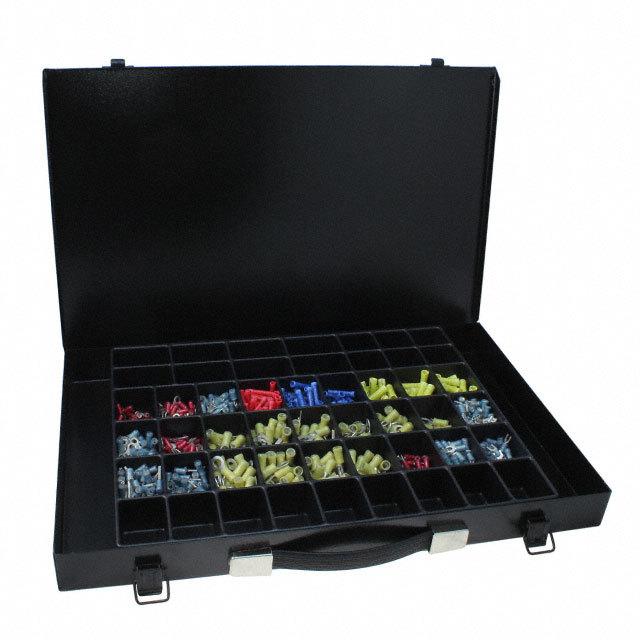

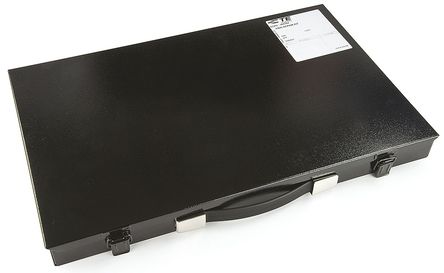

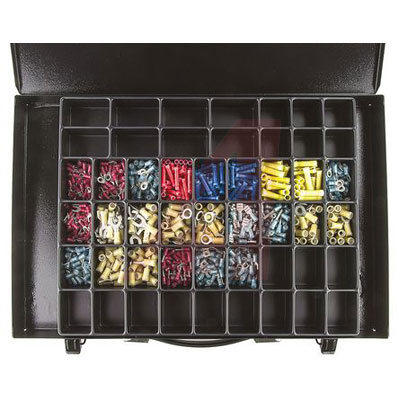

这种多用途 PIDG 压接接线端子和接头维修套件包含共 900 个 PIDG 接线端子和接头，接在 18 种不同类型电缆上。 内含 50 种样式，涵盖从 0.25 至 6.6mm2 的电线范围。 PIDG 压接接线端子和接头维修套件装在坚固的金属盒中，带方便的隔室和悬垂手柄。 此套件不提供压接接线工具，需单独购买，请参见 SuperChamp II 压接工具库存号 120-5313。
有关套件内容的详细信息，请参见表格。
**套件内容**
---

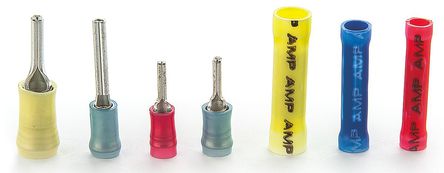

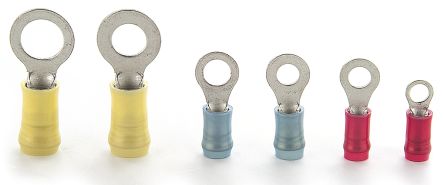

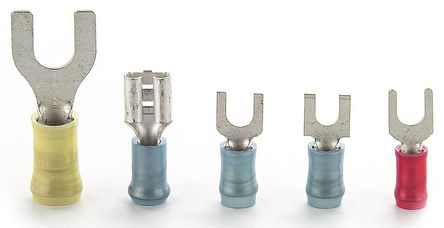

**端子类型** | **接线端尺寸** | **接线端子颜色** | **套件中包含的数量** | **制造商部件号** | **备用库存号**
PIDG 铲形 | 2.7 - 6.6mm2，M6 | 黄色 | 50 | 130625-0 | 528-9214
PIDG 电线引脚 | 2.7 - 6.6mm2 | 黄色 | 50 | 165049-0 | 528-9220
PIDG 环形舌片 | 1 - 2.6mm2，M5 | 蓝色 | 50 | 130094-0 | 457-4000
PIDG 电线引脚 | 1 - 2.6mm2 | 蓝色 | 50 | 165046-1 |
528-9270
PIDG 环形舌片 | 2.7 - 6.6mm2，M8 | 黄色 | 50 | 160298-0 | 680-5570
PIDG 环形舌片 | 1 - 2.6mm2，M4 | 蓝色 | 50 | 320565-0 | 680-5618
PIDG 环形舌片 | 2.7 - 6.6mm2，M6 | 黄色 | 50 | 165034-0 |
457-5176
PG 对接接头 | 2.7 - 6.6mm2 | 黄色 | 50 | 34072-0 | 842-208
PG 对接接头 | 1 - 2.6mm2 | 蓝色 | 50 | 34071-0 | 842-107
PG 对接接头 | 0.25 - 1.6mm2 | 红色 | 50 | 34070-0 | 842-012
PIDG 铲形 | 0.25 - 1.6mm2，M4 | 红色 | 50 | 130517-0 | 680-5494
PIDG 铲形 | 1 - 2.6mm2，M3.5 | 蓝色 | 50 | 320861-0 | 710-5503
PIDG 铲形 | 1 - 2.6mm2，M4 | 蓝色 | 50 | 321233-0 | 718-7517
PIDG 电线引脚 | 0.25 - 1.6mm2 | 红色 | 50 | 165142-0 | 528-9258
PIDG 电线引脚 | 1 - 2.6mm2 | 蓝色 | 50 | 9-160402-2 | -
PIDG 环形舌片 | 0.25 - 1.6mm2，M4 | 红色 | 50 | 31890-0 | 161-1796
PIDG 环形舌片 | 0.25 - 1.6mm2，M3.5 | 红色 | 50 | 36150-0 | 669-2122
