1-480698-0概述

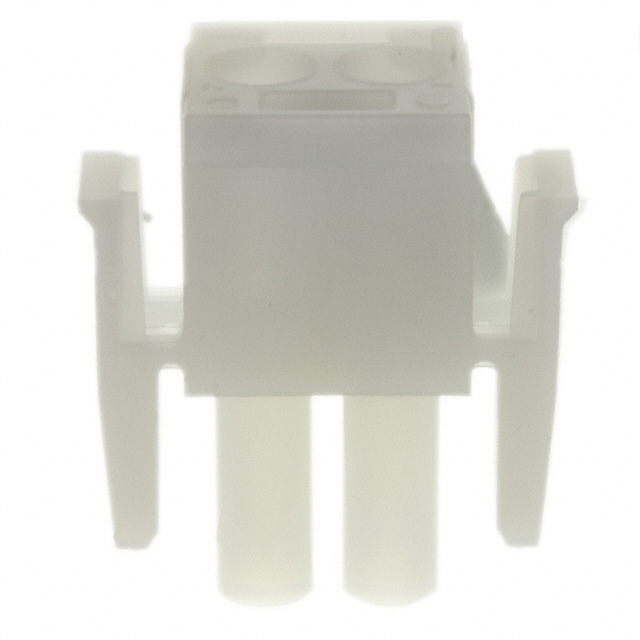

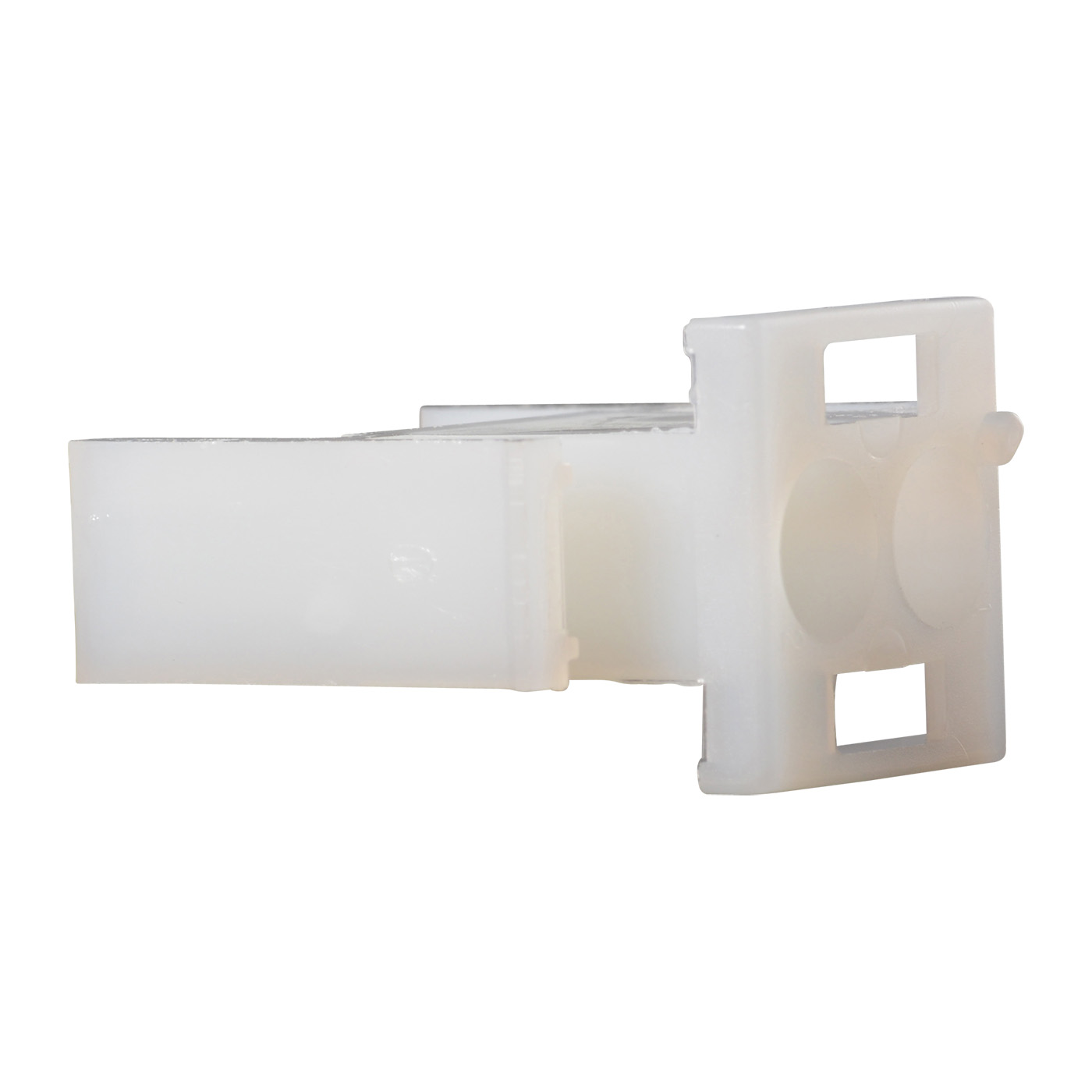

AMP FROM TE CONNECTIVITY 1-480698-0 连接器外壳, 通用MATE-N-LOK连接器, 插头, 2 路, 6.35 mm, 通用Mate-N-Lok连接器

此公司的通用MATE-N-LOK外壳为6.35mm间距插头, 盖式外壳用于通用MATE-N-LOK盖或针座. 这些外壳可选用1至15电路版本, 并可用于线至线面板安装或自由悬挂或线至板应用.

.: UL94V-0, UL94V-2防火等级

.: 直列式和点阵式外壳类型

.: 多种颜色可选

.: 外壳材料: 尼龙

.: 运行电压: 600VAC/DC

.: 运行温度范围: -55°C至125°C和-55°C至105°C

.: UL, CSA和VDE认证

.: 可选单排, 双排或三排

1-480698-0中文资料参数规格

技术参数

触点数 2

极性 Male

额定电压AC 600 V

额定电流 19 A

绝缘电阻 1000 MΩ

排数 1

方向 Straight

电路数 2

易燃性等级 UL 94 V-2

针脚数 2

接触电阻 3.50 mΩ

拔插次数 50

额定电流Max 36A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 600 VAC

额定电压 600 V

封装参数

引脚数 2

封装 -

引脚间距 6.35 mm

外形尺寸

长度 14.7 mm

宽度 27.43 mm

高度 14.73 mm

封装 -

引脚间距 6.35 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

材质 Nylon

工作温度 -55℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业, 照明, 商业, Signal, Power, HVAC, 消费电子产品, 便携式器材, 电源供给

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8538906000
