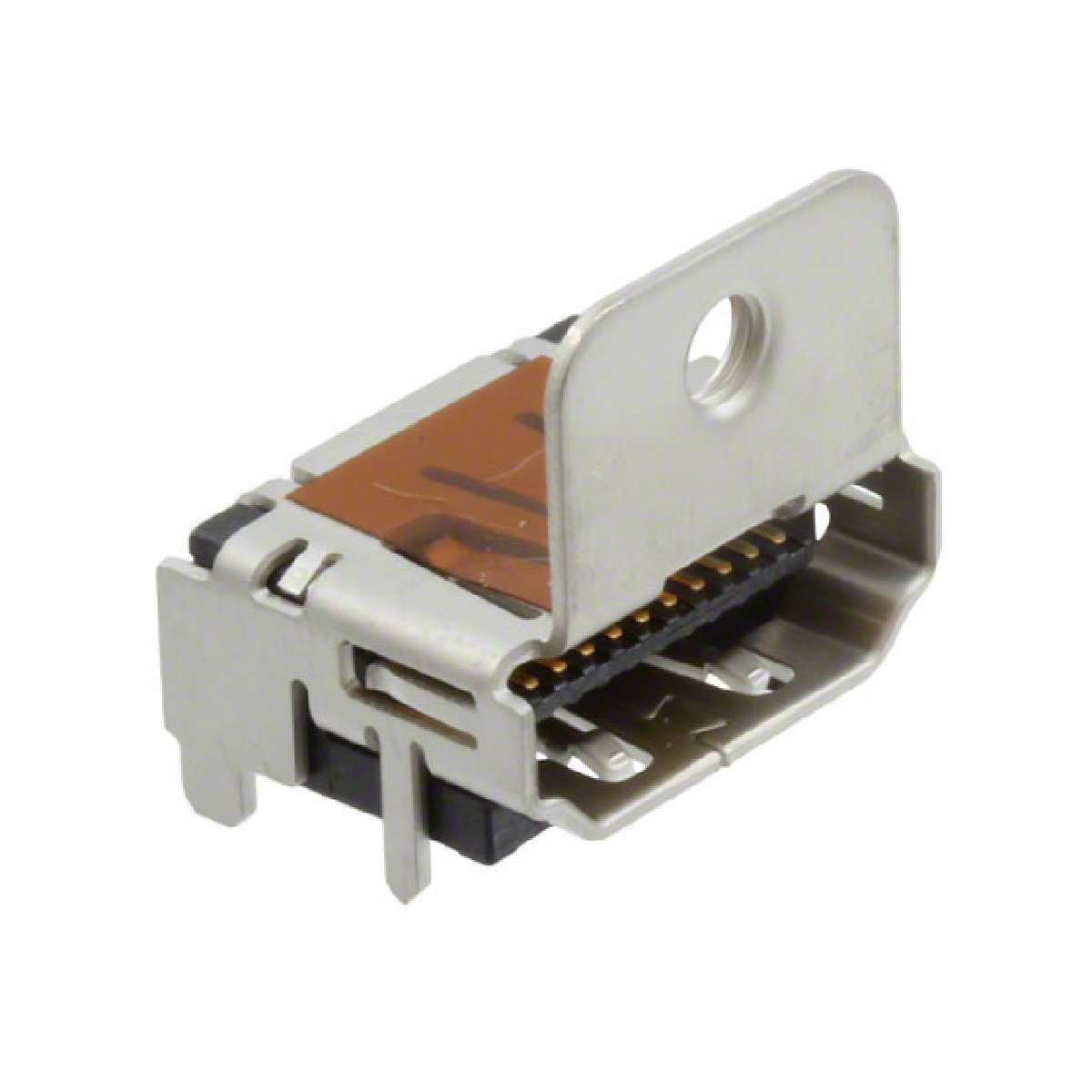

1-1747981-8

1-1747981-8图片1
1-1747981-8图片2
1-1747981-8图片3
1-1747981-8图片4
1-1747981-8图片5
1-1747981-8图片6
1-1747981-8图片7
1-1747981-8图片8
1-1747981-8图片9
1-1747981-8概述

Conn HDMI RCP 19POS 0.5mm Solder RA SMD 19 Terminal 1Port Tray

HDMI Receptacle Connector 19 Position Panel Mount; Surface Mount, Right Angle; Through Hole


得捷:
CONN RCPT HDMI 19POS PNL MNT R/A


贸泽:
HDMI, Displayport & DVI Connectors SOFT TRAY PACKAGE HDMI CNN SMT TINE1.5


艾睿:
Conn HDMI RCP 19 POS 0.5mm Solder RA SMD 19 Terminal 1 Port Tray


安富利:
Conn HDMI RCP 19 POS 0.5mm Solder RA SMD 19 Terminal 1 Port Tray


Chip1Stop:
Conn HDMI RCP 19 POS 0.5mm Solder RA SMD 19 Terminal 1 Port Tray


Powell:
Audio and Video Interconnect


1-1747981-8中文资料参数规格
技术参数

触点数 19

极性 Female

触点电镀 Gold Flash, Gold Flash over Nickel

针脚数 19

拔插次数 10000

额定电压 40 VAC

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 15 mm

宽度 11.55 mm

高度 6.08 mm

封装 SMD

物理参数

外壳颜色 Black

触点材质 Copper Alloy

工作温度 -25℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

1-1747981-8引脚图与封装图

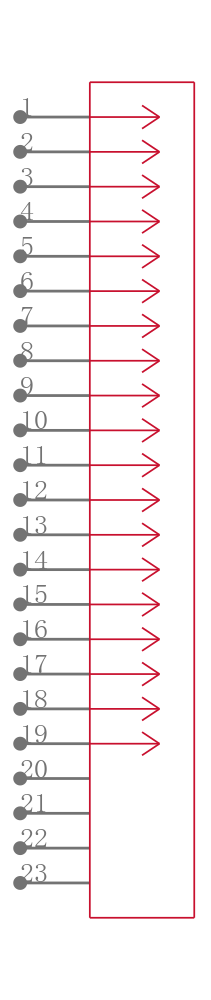

1-1747981-8引脚图

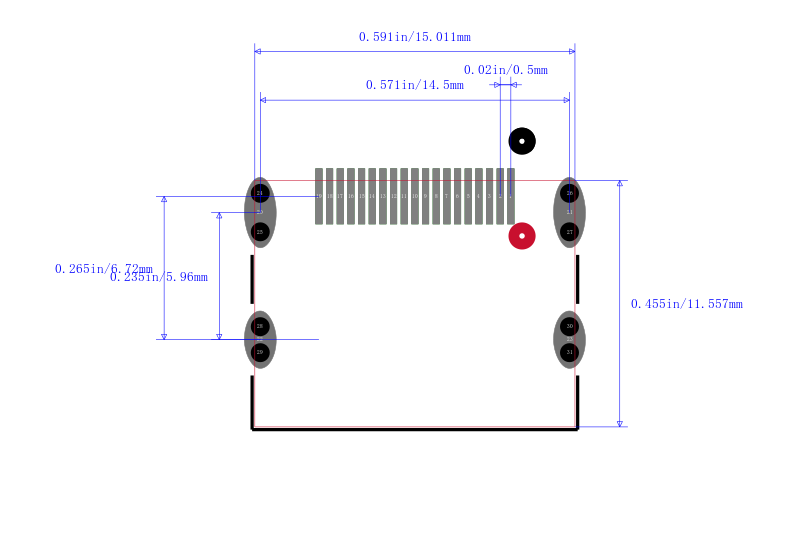

1-1747981-8封装图

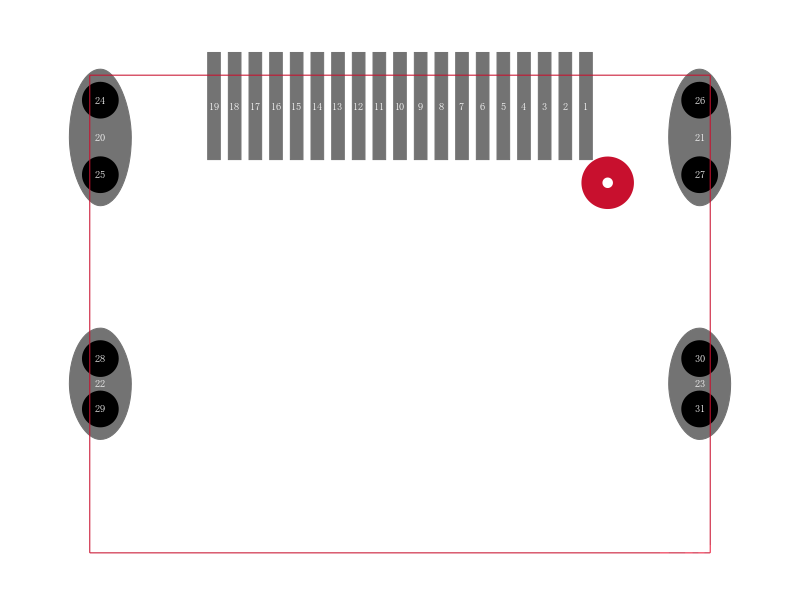

1-1747981-8封装焊盘图
在线购买1-1747981-8
型号: 1-1747981-8
描述:Conn HDMI RCP 19POS 0.5mm Solder RA SMD 19 Terminal 1Port Tray
