1N4148WS-V-GS08概述

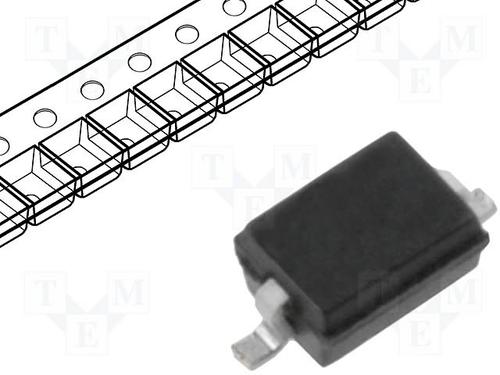

VISHAY 1N4148WS-V-GS08 二极管小信号, 单, 100 V, 150 mA, 1.2 V, 4 ns, 350 mA

The from Vishay is unidirectional small signal fast switching diode in SOD-323 package. Switching diodes in single PN junction diode which works similar to switch and are based on discrete package. These diodes are available in case styles such as DO-35, MiniMELF, SOT-23 and SOD-323 featured with surface mount and through hole mounting.

.: Automotive grade AEC-Q101 qualified

.: Silicon epitaxial planar diode

.: Power dissipation is 200mW

.: Operating temperature range -55°C to 150°C

.: Forward voltage of 1.2V at 100mA

.: Reverse recovery time of 4ns

.: Non repetitive peak forward surge current of 350mA

1N4148WS-V-GS08中文资料参数规格

技术参数

负载电流 150 mA

针脚数 2

正向电压 1.2 V

耗散功率 200 mW

热阻 650K/W RθJA

反向恢复时间 4 ns

正向电流 150 mA

最大正向浪涌电流（Ifsm） 350 mA

正向电压Max 1.2 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-323

外形尺寸

长度 1.95 mm

高度 1.05 mm

封装 SOD-323

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

制造应用 Power Management, Consumer Electronics, Industrial, 电源管理, 便携式器材, Automotive, Portable Devices, 消费电子产品, 工业, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买1N4148WS-V-GS08

型号： 1N4148WS-V-GS08

制造商： Vishay Semiconductor 威世

描述：VISHAY 1N4148WS-V-GS08 二极管小信号, 单, 100 V, 150 mA, 1.2 V, 4 ns, 350 mA

立即咨询

替代型号1N4148WS-V-GS08

型号/品牌	代替类型	替代型号对比
1N4148WS-V-GS08 Vishay Semiconductor 威世	当前型号	当前型号
1N4148WS-7-F 美台	功能相似	1N4148WS-V-GS08和1N4148WS-7-F的区别
MMDL914T1G 安森美	功能相似	1N4148WS-V-GS08和MMDL914T1G的区别
1N4148WS-E3-08 威世	功能相似	1N4148WS-V-GS08和1N4148WS-E3-08的区别
