1-480706-0

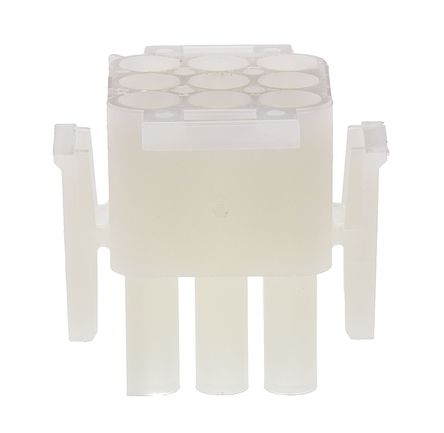

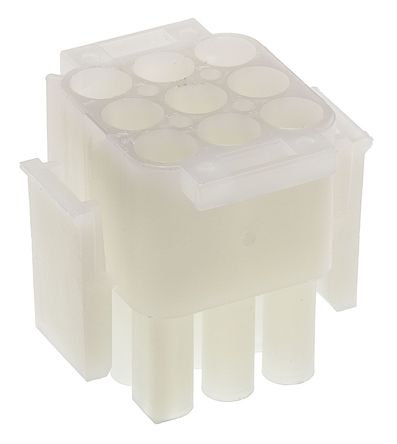

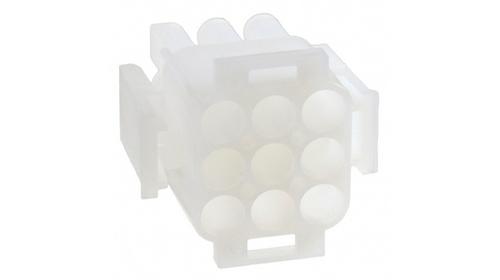

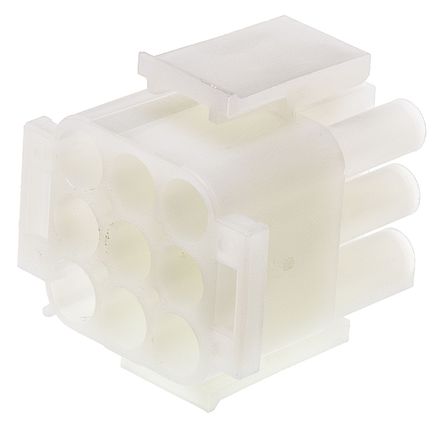

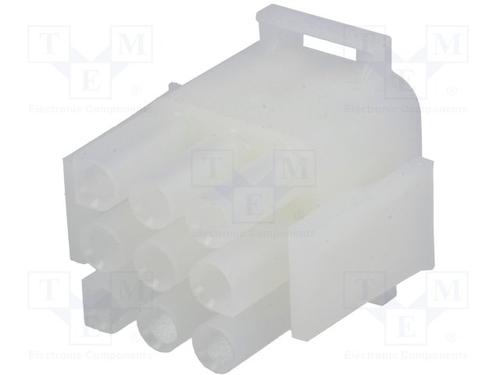

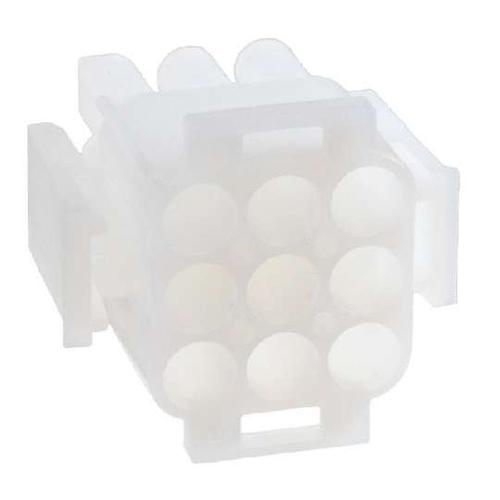

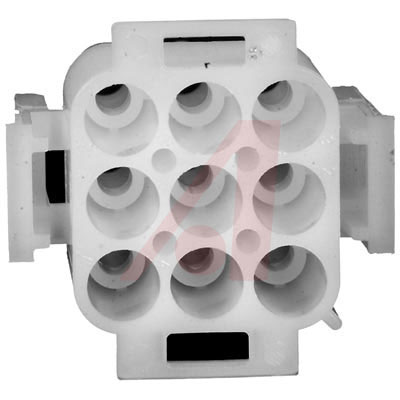

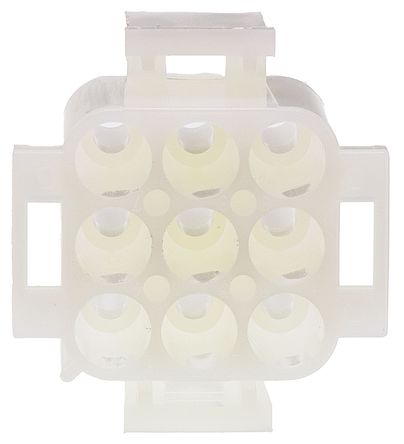

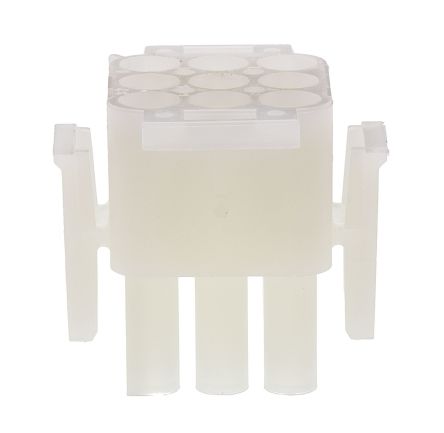

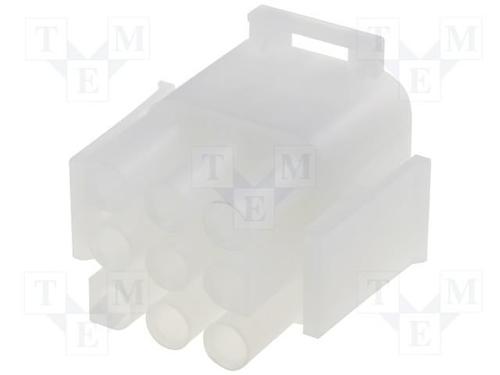

AMP FROM TE CONNECTIVITY  1-480706-0  连接器外壳, Universal Mate-N-Lok系列, 插头, 9 路, 6.35 mm, 通用Mate-N-Lok连接器

通用 MATE-N-LOK 自由悬挂插头式外壳

一系列通用 MATE-N-LOK 插头外壳，具有 6.35 mm 节距，适用于可用电缆或面板安装的线到线或线到板应用。这些通用 MATE-N-LOK 插头外壳由 UL94V-2 或 UL94V-0 尼龙制成，具有咬合锁定闩锁，可确保快速释放和极化，从而确保精确配接。

这些通用 MATE-N-LOK 插头外壳中可安装引脚或插座触点。有关合适的触点，请参见库存号 720-2133。

有关工具请参阅库存号 849-114，模具请参阅库存号 849-136

有关应力消除夹，请参见典型库存号 302-0120

自由插头尺寸

---

**线路数目** | **主体宽度** | **主体深度** | **插头/插座接合长度**

2 | 22 | 14.7 | 43.2

3 | 28.3 | 14.7 | 43.2

4 | 34.7 | 14.7 | 43.2

5 | 41 | 14.7 | 43.2

6 | 22 | 27.4 | 43.2

9 | 28.3 | 27.4 | 43.2

12 | 34.7 | 27.4 | 43.2

15 | 41 | 27.4 | 43.2

  |   |   |

  |   |   |

包括闩锁 |   |   |

* 自由插头/引脚插头接合长度 41.4

### 认可

UL，CSA
