TE Connectivity 通用 MATE-N-LOK 自由悬挂或面板安装插座外壳微型通用 MATE-N-LOK 插座式外壳，带 4.14mm 中心线，可以采用电缆安装，用于线对线应用，或采用面板安装，用于线对板应用，使用设计用于外壳的安装耳。 这些微型通用 MATE-N-LOK 插座外壳具有紧凑型耐用设计，并且完全极化，带正向锁定机制，确保准确安全配接。 引脚和插座触点位于同一外壳中 外壳由 UL94V-0 or UL94V-2 白色尼龙制成，有关详细信息，请参阅数据表。 有关触点，请参见典型库存号 680-5040 有关配接插头式外壳，请参见典型库存号 483-8663 ### TE Connectivity 微型通用 MATE-N-LOK™ 系列

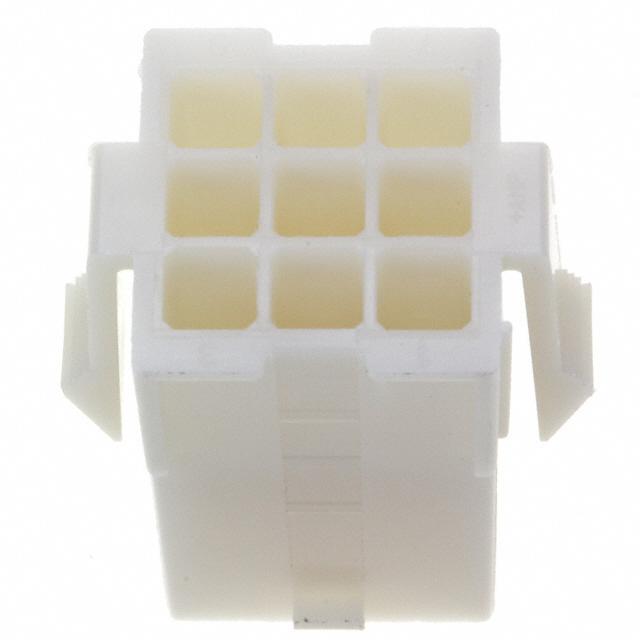

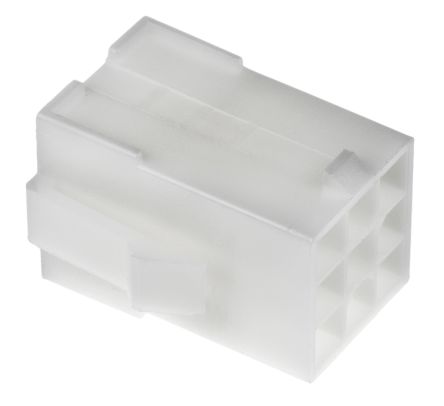

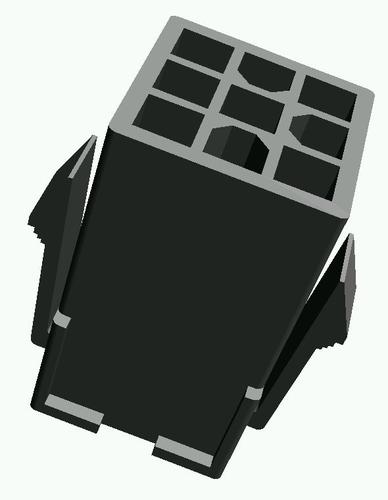

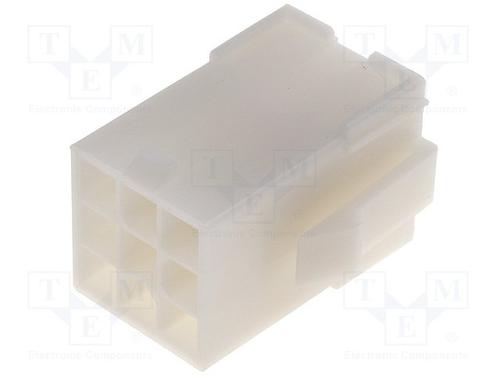

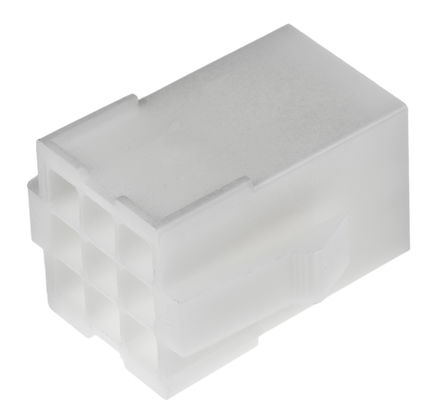

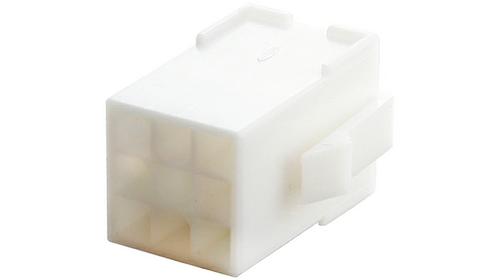

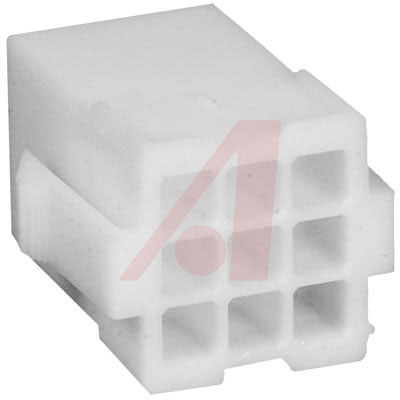

通用 MATE-N-LOK 自由悬挂或面板安装插座外壳
微型通用 MATE-N-LOK 插座式外壳，带 4.14mm 中心线，可以采用电缆安装，用于线对线应用，或采用面板安装，用于线对板应用，使用设计用于外壳的安装耳。 这些微型通用 MATE-N-LOK 插座外壳具有紧凑型耐用设计，并且完全极化，带正向锁定机制，确保准确安全配接。 引脚和插座触点位于同一外壳中
外壳由 UL94V-0 or UL94V-2 白色尼龙制成，有关详细信息，请参阅数据表。
有关触点，请参见典型库存号 680-5040
有关配接插头式外壳，请参见典型库存号 483-8663
### TE Connectivity 微型通用 MATE-N-LOK 系统
微型通用 MATE-N-LOK 连接器系统，用于在 4.14mm 中心线上进行线对线和线对板连接。连接器采用紧凑且耐用的设计，可实现最大电气性能，最大电流额定值可达每线路 9.5 A。该微型通用 MATE-N-LOK 连接器系统包含插头和盖外壳以及印刷电路板管座。插头和盖外壳可接受将引脚和插座组合在同一外壳中。
触点数 9
极性 Female
额定电压DC 600 V
额定电压AC 600 V
额定电流 9.5 A
绝缘电阻 1000 MΩ
排数 3
电路数 9
易燃性等级 UL 94 V-0
针脚数 9
拔插次数 20
额定电流Max 9.5A/触头
工作温度Max 105 ℃
工作温度Min -20 ℃
额定电压Max 600 VAC
额定电压 600 V
安装方式 Panel
引脚数 9
封装 -
引脚间距 4.14 mm
长度 22 mm
宽度 23.7 mm
高度 16 mm
封装 -
引脚间距 4.14 mm
外壳颜色 Natural
颜色 Natural
材质 Nylon
工作温度 -20℃ ~ 105℃
外壳材质 Nylon 6/6
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 通信与网络, 安全, 工业, 医用, 照明, 商业, Signal, Power, HVAC, 消费电子产品, 便携式器材, 电源供给
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8538906000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
172161-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
172332-1 泰科 | 类似代替 | 172161-1和172332-1的区别 |
