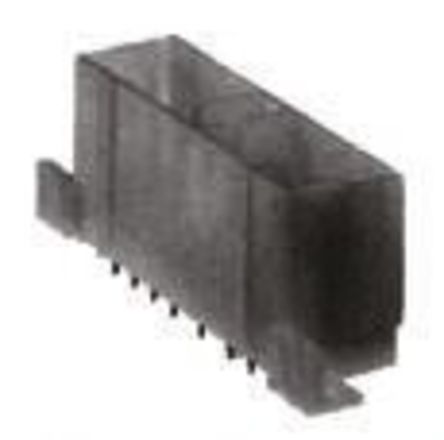

172036-1图片3
172036-1图片4

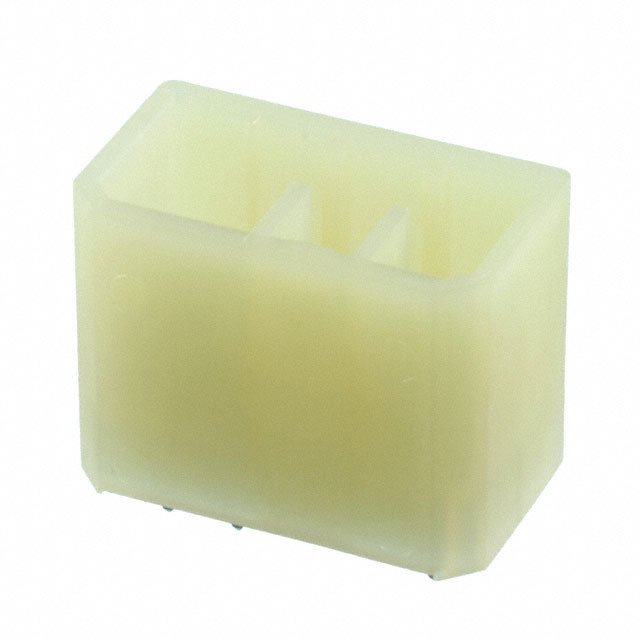

172036-1图片5
172036-1图片6
172036-1图片7
172036-1概述

TE Connectivity MIC(多重互锁连接器)有罩印刷电路板管座连接器一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。### TE Connectivity MIC(多重互锁连接器)系列

MIC(多重互锁)有罩印刷电路板管座连接器

一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。

### TE Connectivity MIC(多重互锁连接器)系列


得捷:
CONN HEADER VERT 7POS


欧时:
### TE Connectivity MIC(多重互锁连接器)有罩印刷电路板管座连接器一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。### TE Connectivity MIC(多重互锁连接器)系列


艾睿:
Conn Multiple Interlock Connector RCP 7 POS Solder ST Thru-Hole


Allied Electronics:
Multi-Interlock Series 7 Way 2 Row Straight PCB Wire to Board


安富利:
Conn Multiple Interlock Connector RCP 7 POS Solder ST Thru-Hole


MASTER:
Conn Multiple Interlock Connector RCP 7 POS Solder ST Thru-Hole


Online Components:
Conn Multiple Interlock Connector RCP 7 POS Solder ST Thru-Hole


Electro Sonic:
Conn Multiple Interlock Connector RCP 7 POS Solder ST Thru-Hole


172036-1中文资料参数规格
技术参数

触点数 7

极性 Female

触点电镀 Tin

排数 2

针脚数 7

工作温度Max 105 ℃

工作温度Min -30 ℃

接触电阻Max 6 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 22.3 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -30℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8538906000

数据手册

172036-1引脚图与封装图

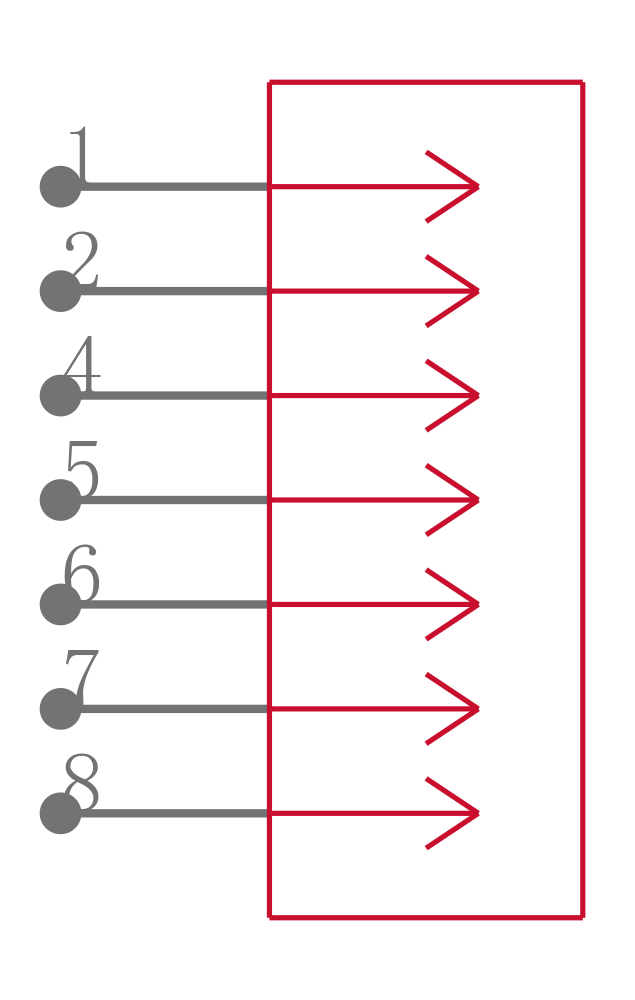

172036-1引脚图

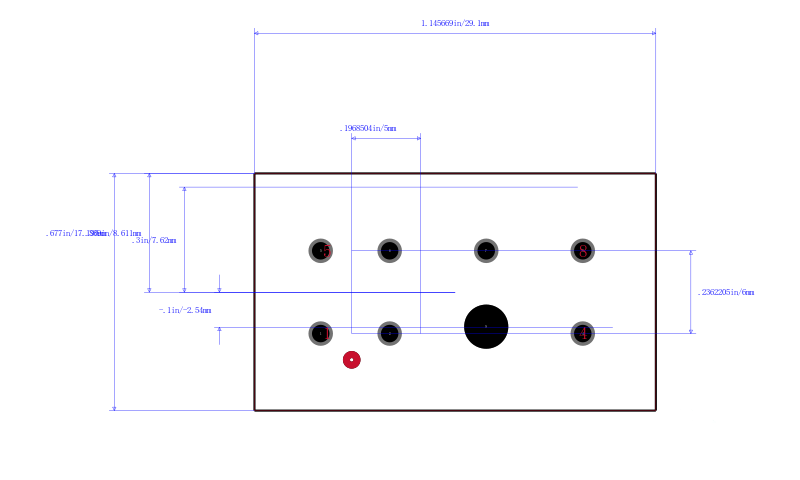

172036-1封装图

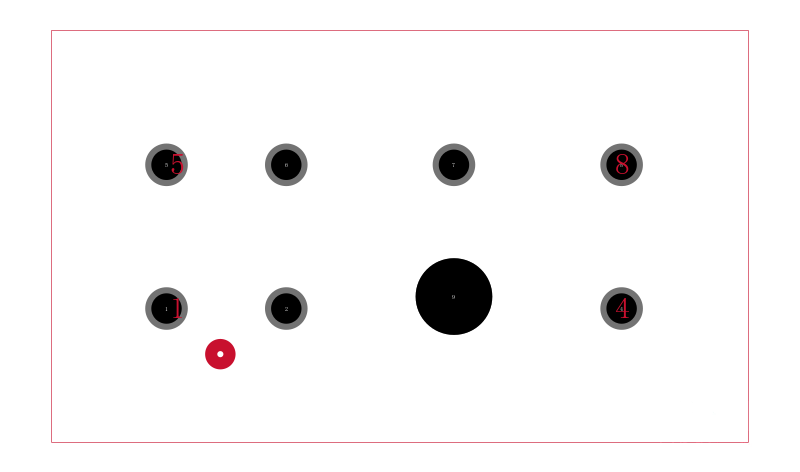

172036-1封装焊盘图
