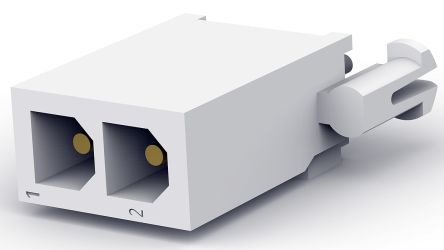

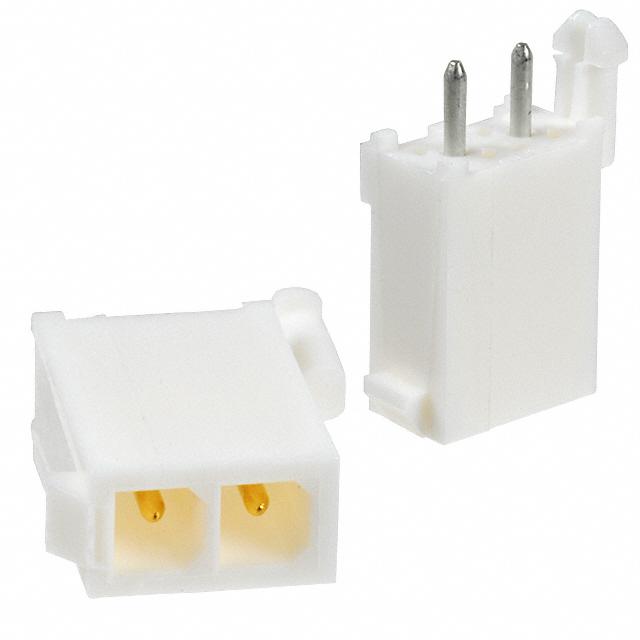

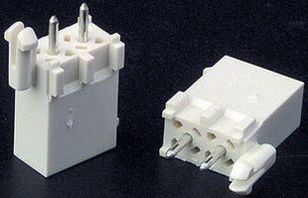

Mini-通用 MATE-N-LOK 2 位置 通孔 单排 直 插针针座
微型通用 MATE-N-LOK 垂直安装印刷电路板引脚针座
微型通用 MATE-N-LOK 垂直安装印刷电路板引脚针座，具有 4.14mm 中心线，用于预装了镀锡或镀金引脚触点的线到板应用。 这些微型通用 MATE-N-LOK 垂直安装印刷电路板引脚针座具有白色 UL94V-0 尼龙外壳，包含正向锁定闩锁机制，可确保牢固配接和锁定板，利于固定印刷电路板，带或不带排放孔。 有关配接连接器，请参见微型通用 MATE-N-LOK 插头外壳和微型通用 MATE-N-LOK 2 插头外壳（均使用插座触点）
部件号 X-770166-X、X-770170-X、X-770174-X、X-770178-X、X-770182-X、X-770186-X、X-770190-X、X-770743-X、X-794065-X、X-794066-X、X-794067-X、X-794068-X、X-794070-X 和 X-794072-X 全部具有排放孔。
### TE Connectivity 微型通用 MATE-N-LOK 连接器系统
微型通用 MATE-N-LOK 连接器系统，用于在 4.14mm 中心线上进行线对线和线对板连接。连接器采用紧凑且耐用的设计，可实现最大电气性能，最大电流额定值可达每线路 9.5 A。该微型通用 MATE-N-LOK 连接器系统包含插头和盖外壳以及印刷电路板管座。插头和盖外壳可接受将引脚和插座组合在同一外壳中。
触点数 2
极性 Male
触点电镀 Gold, Tin
额定电压AC 600 V
额定电流 9.5 A
绝缘电阻 1000 MΩ
排数 1
方向 Vertical
电路数 2
易燃性等级 UL 94 V-0
针脚数 2
拔插次数 10
安装角度 180 °
额定电流Max 9.5A/触头
额定电压Max 600 VAC
额定电压 600 VAC
安装方式 Through Hole
封装 -
引脚间距 4.14 mm
长度 13.69 mm
宽度 6.35 mm
高度 14.25 mm
封装 -
引脚间距 4.14 mm
外壳颜色 White
颜色 White
触点材质 Brass
材质 Nylon
工作温度 -20℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bag
制造应用 Lighting, 工业, 照明, 安全, 医用, Industrial, 通用, Communications & Networking, Security, 通信与网络, Power, 消费电子产品, Consumer Electronics, Medical, HVAC
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
