TE Connectivity VAL-U-LOK 双排引脚针座VAL-U-LOK 直角和垂直双排印刷电路板安装针脚针座，具有 4.2mm 中心线和镀锡黄铜公针脚触点。 这些 VAL-U-LOK 引脚针座采用易于配接和分离的设计，带有正向闩锁和键锁，可确保配接时精确对准。 此外，这些 VAL-U-LOK 引脚针座连接器具有桩钉（或板锁），用于在印刷电路板对准。这些 VAL-U-LOK 引脚针座的外壳由 UL94V-0 或 UL94V-2 级天然尼龙制成。 部件号 X-2029171-X 具有 UL94V-0 外壳 部件号 X-1586037-X、X-1586041-X 和 X-2029170-X 具有 UL94V-2 外壳 部件号 X-1586039-X 和 X-2029172-X 具有 UL94V-2 外壳和安装桩钉 部件号 X-1586043-X 具有 UL94V-2 外壳和螺钉安装 部件号 X-1586038-X 和 X-1586042-X 具有 UL94V-0 外壳 部件号 X-1586040-X、X-2029173-X 具有 UL94V-0 外壳和安装桩钉 部件号 X-1586044-X 具有 UL94V-0 外壳和螺钉安装印刷电路板安装引脚针座组件，分为垂直和 90° 类型 通孔印刷电路板引脚针座附件 2-24 触点位置（仅双数） 载有公触点 ### TE Connectivity VAL-U-LOK 系列连接器系统

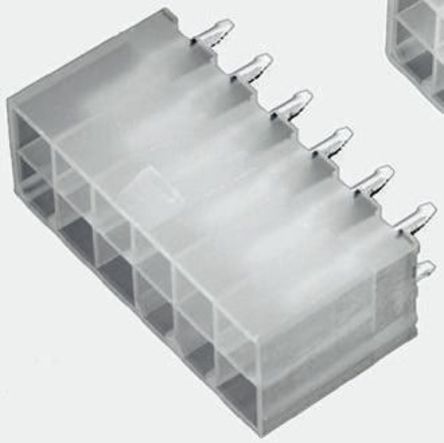

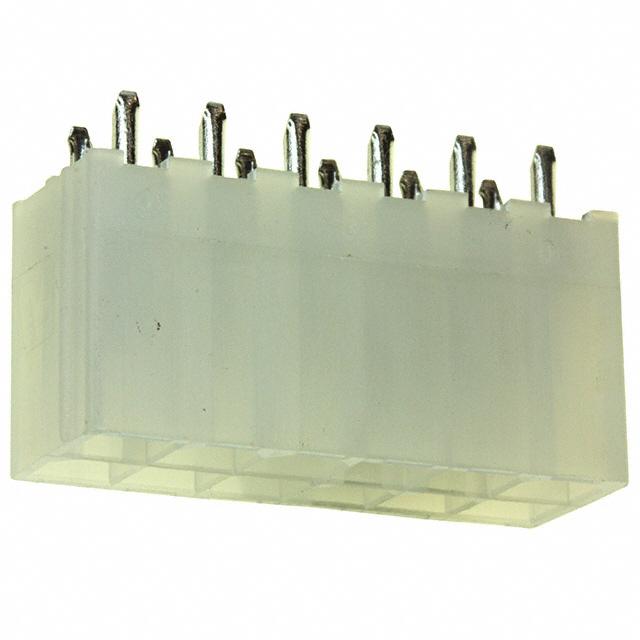

VAL-U-LOK 双排引脚针座
VAL-U-LOK 直角和垂直双排印刷电路板安装针脚针座，具有 4.2mm 中心线和镀锡黄铜公针脚触点。 这些 VAL-U-LOK 引脚针座采用易于配接和分离的设计，带有正向闩锁和键锁，可确保配接时精确对准。 此外，这些 VAL-U-LOK 引脚针座具有桩钉（或板锁），用于在印刷电路板对准。这些 VAL-U-LOK 引脚针座的外壳由 UL94V-0 或 UL94V-2 级天然尼龙制成。
部件号 X-2029171-X 具有 UL94V-0 外壳
部件号 X-1586037-X、X-1586041-X 和 X-2029170-X 具有 UL94V-2 外壳
部件号 X-1586039-X 和 X-2029172-X 具有 UL94V-2 外壳和安装桩钉
部件号 X-1586043-X 具有 UL94V-2 外壳和螺钉安装
部件号 X-1586038-X 和 X-1586042-X 具有 UL94V-0 外壳
部件号 X-1586040-X、X-2029173-X 具有 UL94V-0 外壳和安装桩钉
部件号 X-1586044-X 具有 UL94V-0 外壳和螺钉安装
印刷电路板安装引脚针座组件，分为垂直和 90° 类型
通孔印刷电路板引脚针座附件
2-24 触点位置（仅双数）
载有公触点
### TE Connectivity VAL-U-LOK 系列连接器系统
触点数 12
极性 Male
触点电镀 Tin
额定电流 9 A
绝缘电阻 1000 MΩ
排数 2
方向 Vertical
电路数 12
易燃性等级 UL 94 V-2
针脚数 12
拔插次数 50
安装角度 180 °
额定电流Max 9A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 600 VAC
额定电压 600 VAC
安装方式 Through Hole
封装 -
引脚间距 4.20 mm
长度 26.4 mm
宽度 9.75 mm
高度 12.8 mm
封装 -
引脚间距 4.20 mm
外壳颜色 Natural
触点材质 Brass
工作温度 -40℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Tray
制造应用 通用，工业，照明, Power
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536694040
