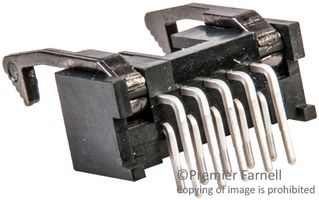

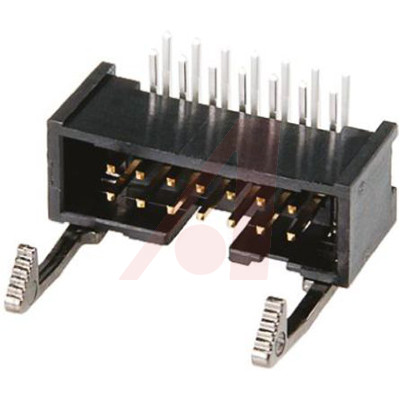

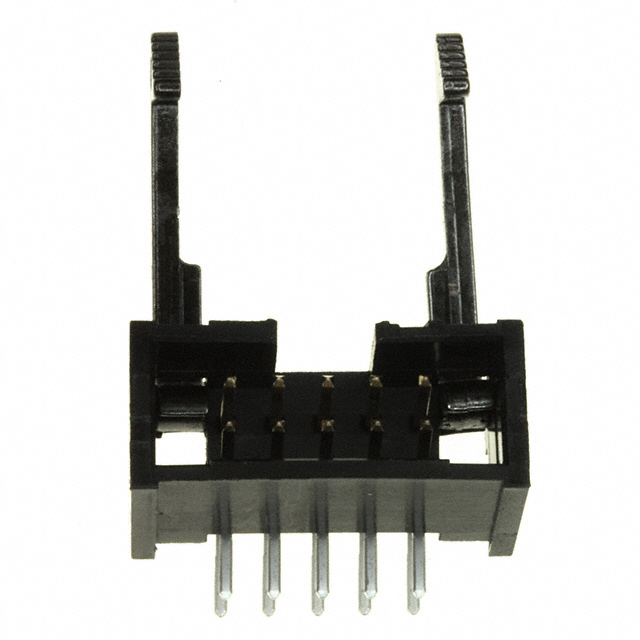

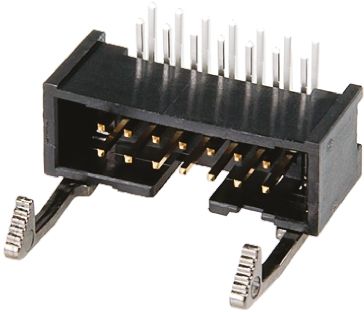

TE Connectivity AMP-Latch 2.54mm 弹出式带状电缆引脚管座,军用和中心极化AMP-LATCH 2.54mm x 2.54mm 中心线薄型弹出式有罩引脚管座连接器,采用军用和中央极化及薄型设计,可与 IDC 带状电缆连接器配接。 这些 AMP-LATCH 2.54mm 引脚管座采用通孔印刷电路板安装,具有 0.64mm 方形柱,接触区镀有薄金。 这些 AMP-LATCH 有罩引脚管座的外壳由 UL94V-0 玻璃填充 PBT 制成,有罩端尺寸为 3.81mm。 这些 AMP-LATCH 有罩引脚管座配备不同的安装选件和闩锁式样: 部件号为 X-1761606-X 的 AMP-LATCH 2.54mm 引脚管座:垂直安装,带长闩锁 部件号为 X-1761607-X 的 AMP-LATCH 2.54mm 引脚管座:直角安装,带长闩锁 部件号为 X-1761608-X 的 AMP-LATCH 2.54mm 引脚管座:垂直安装,带短闩锁 部件号为 X-1761609-X 的 AMP-LATCH 2.54mm 引脚管座:垂直安装,薄型,带短闩锁 长闩锁型号与不带应力消除的插座配用,而短闩锁型号与带应力消除的插座配用。 有关应力消除件,请参见库存号 454-2441 和 454-2457(典型)。 有关配接连接器,请参见库存号 454-2362 和 719-8804(典型)。短型印刷电路板安装管座,可与电缆安装插座配合使用,并且提供侧面定位准备。 配有应力消除和前工作锁定弹射闩锁,以固定插座 ### TE Connectivity AMP-Latch IDC 带状电缆连接器
AMP-LATCH 带状电缆管座,带军用和中央极化
AMP-LATCH 带状电缆印刷电路板管座具有 2.54 x 2.54 mm 中心线和薄型设计。这些 AMP-LATCH 带状电缆管座具有军用和中央极化,且配有弹射闩锁。弹射闩锁可确保牢固连接至配接 IDC 带状电缆插座连接器并易于从中拆下。这些 AMP-LATCH 印刷电路板带状电缆管座连接器提供长款或短款闩锁
部件号 X-1761606-X 和 X-1761607-X 具有长闩锁
部件号 X-1761608-X 和 X-1761609-X 具有短闩锁
带长闩锁的连接器可配接插座连接器,无需应力消除。带短闩锁的连接器可配接插座连接器,需要应力消除。
### 特点和优势
薄型设计
军用和中央极化
弹射闩锁,用于加固配接连接和轻松拆卸
长款和短款弹射闩锁选件
### 应用
这些 AMP-LATCH 印刷电路板管座适用于各种应用。应用包括 PC、商业设备、医疗设备、存储、网络、工业控制、电器和电气测试
触点数 10
极性 Male
触点电镀 Tin, Tin over Nickel, Gold Flash, Gold Flash over Nickel
额定电流 1A/触头
绝缘电阻 5000 MΩ
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 10
安装角度 90.0 °
额定电流Max 1A/触头
工作温度Max 105 ℃
工作温度Min -65 ℃
额定电压Max 250 VAC
额定电压 250 VAC
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
长度 20.32 mm
宽度 25.83 mm
高度 9.14 mm
封装 -
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tube
制造应用 -, Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
军工级 Yes
ECCN代码 EAR99
HTS代码 8536694040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
1761607-3 TE Connectivity 泰科 | 当前型号 | 当前型号 |
104130-1 泰科 | 功能相似 | 1761607-3和104130-1的区别 |
104130 泰科 | 功能相似 | 1761607-3和104130的区别 |
