1-640383-0概述

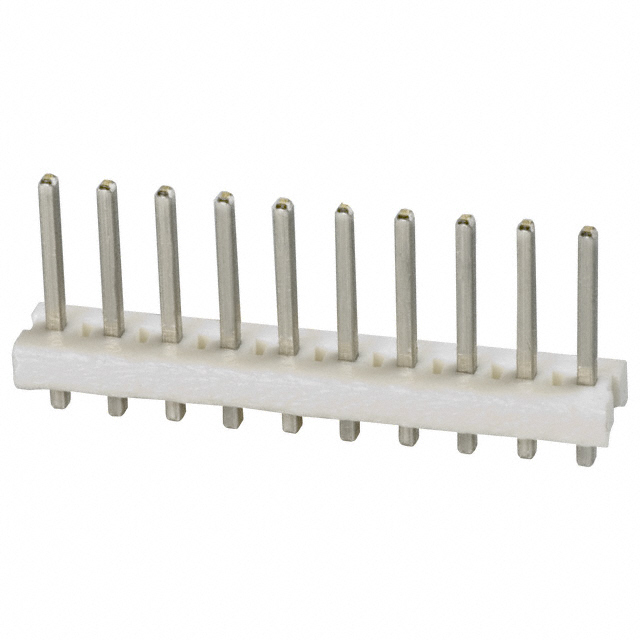

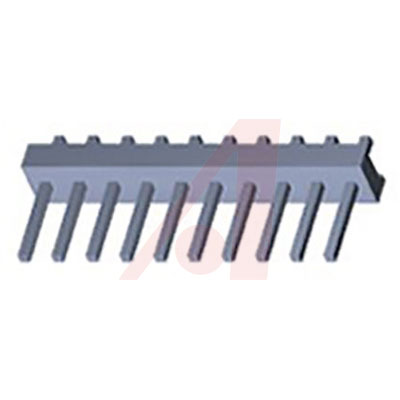

AMP FROM TE CONNECTIVITY 1-640383-0 板至板连接, 垂直, MTA-156系列, 10 触点, 针座, 3.96 mm, 通孔安装, 1 排

MTA-156系列MTA系统是一款线至板和线至线系统, 基于绝缘位移连接器 IDC技术. 可大规模端接电线, 从而降低成本, 大大减少了所有电缆或线束组装所需的工作. MTA 156连接器触芯为单排, 0.156英寸 3.96mm中心. 该设计带有菊花链应用的线缆馈通功能. 绝缘位移连接器 IDC可用于端接多种导体尺寸. 可以配合适当的插座组件或应力消除盖, 也可以端接带状电缆. 针座组件用于电路板安装包括直角和竖直安装选项, 可选通孔和表面安装配置.

.: 彩色编码外壳

.: 锡, 15和30镀金选项

.: 线至线外壳锁定发声

.: 端接18至26AWG

.: 可选2至24路

.: 600V, 高达12.5A额定值

1-640383-0中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Tin

额定电压AC 600 V

额定电流 7 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 10

安装角度 180 °

带凸肩 No

额定电流Max 7A/触头

额定电压Max 600 VAC

额定电压 600 VAC

接触电阻Max 3 mΩ

封装参数

安装方式 Through Hole

引脚间距 3.96 mm

外形尺寸

长度 39.62 mm

宽度 6.35 mm

高度 13.34 mm

引脚间距 3.96 mm

物理参数

外壳颜色 White

颜色 Natural

触点材质 Copper Alloy

材质 Polyester

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 通用，工业, Power, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

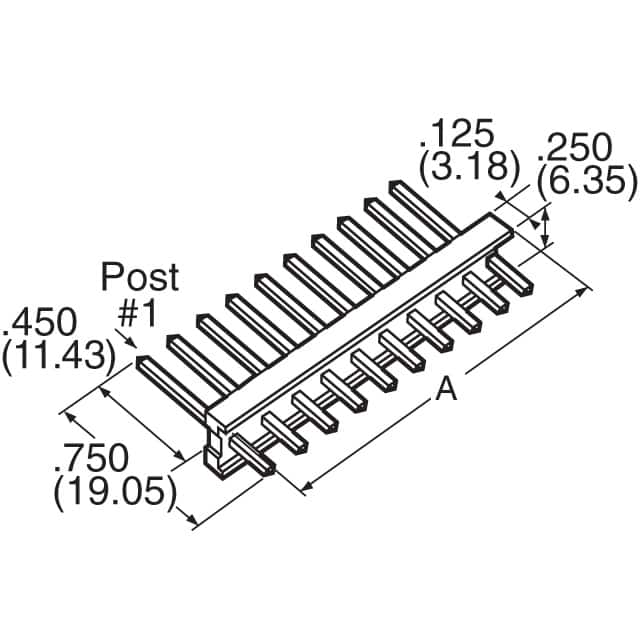

1-640383-0引脚图与封装图
