1761607-9

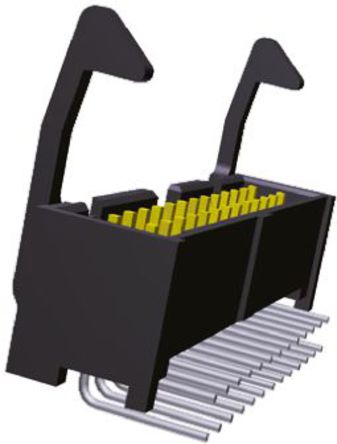

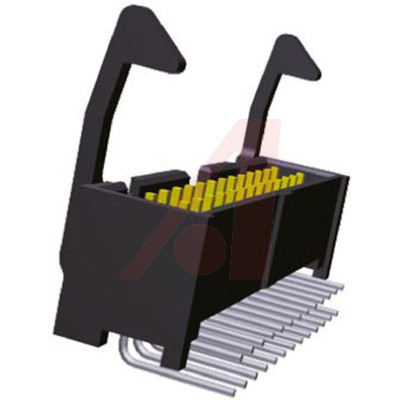

TE Connectivity AMP-Latch 2.54mm 弹出式带状电缆引脚管座，军用和中心极化AMP-LATCH 2.54mm x 2.54mm 中心线薄型弹出式有罩引脚管座连接器，采用军用和中央极化及薄型设计，可与 IDC 带状电缆连接器配接。 这些 AMP-LATCH 2.54mm 引脚管座采用通孔印刷电路板安装，具有 0.64mm 方形柱，接触区镀有薄金。 这些 AMP-LATCH 有罩引脚管座的外壳由 UL94V-0 玻璃填充 PBT 制成，有罩端尺寸为 3.81mm。 这些 AMP-LATCH 有罩引脚管座配备不同的安装选件和闩锁式样： 部件号为 X-1761606-X 的 AMP-LATCH 2.54mm 引脚管座：垂直安装，带长闩锁 部件号为 X-1761607-X 的 AMP-LATCH 2.54mm 引脚管座：直角安装，带长闩锁 部件号为 X-1761608-X 的 AMP-LATCH 2.54mm 引脚管座：垂直安装，带短闩锁 部件号为 X-1761609-X 的 AMP-LATCH 2.54mm 引脚管座：垂直安装，薄型，带短闩锁 长闩锁型号与不带应力消除的插座配用，而短闩锁型号与带应力消除的插座配用。 有关应力消除件，请参见库存号 454-2441 和 454-2457（典型）。 有关配接连接器，请参见库存号 454-2362 和 719-8804（典型）。短型印刷电路板安装管座，可与电缆安装插座配合使用，并且提供侧面定位准备。 配有应力消除和前工作锁定弹射闩锁，以固定插座 ### TE Connectivity AMP-Latch IDC 带状电缆连接器

AMP-LATCH 带状电缆管座，带军用和中央极化

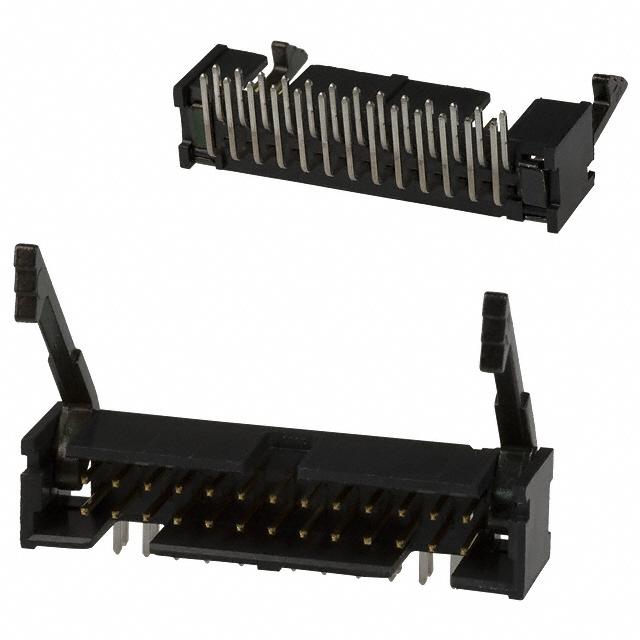

AMP-LATCH 带状电缆印刷电路板管座具有 2.54 x 2.54 mm 中心线和薄型设计。这些 AMP-LATCH 带状电缆管座具有军用和中央极化，且配有弹射闩锁。弹射闩锁可确保牢固连接至配接 IDC 带状电缆插座连接器并易于从中拆下。这些 AMP-LATCH 印刷电路板带状电缆管座连接器提供长款或短款闩锁

部件号 X-1761606-X 和 X-1761607-X 具有长闩锁

部件号 X-1761608-X 和 X-1761609-X 具有短闩锁

带长闩锁的连接器可配接插座连接器，无需应力消除。带短闩锁的连接器可配接插座连接器，需要应力消除。

### 特点和优势

• 薄型设计

• 军用和中央极化

• 弹射闩锁，用于加固配接连接和轻松拆卸

• 长款和短款弹射闩锁选件

### TE Connectivity AMP-Latch IDC 带状电缆连接器

AMP-LATCH 系列带状电缆连接器包括印刷电路板管座和 IDC 带状电缆插座。此连接器系统可在带状电缆和印刷电路板电路之间建立可靠的气密性连接，允许将一个印刷电路板子系统连接至另一个
