103635-6概述

集管和线壳 LATCHING HDR SHRD 7P w/o hold down

07 MTE HDR SRRA LATCH .100CL


得捷:
CONN HEADER R/A 7POS 2.54MM


贸泽:
集管和线壳 LATCHING HDR SHRD 7P w/o hold down


安富利:
Conn Shrouded Header HDR 7 POS 2.54mm Solder RA Thru-Hole Tube


Verical:
Conn Shrouded Header 4 Sides HDR 7 POS 2.54mm Solder RA Side Entry Thru-Hole Box/Tube


Newark:
# AMP - TE CONNECTIVITY  103635-6  Wire-To-Board Connector, 2.54 mm, 7 Contacts, Header, AMPMODU MTE Series, Through Hole, 1 Rows


MASTER:
HDRASSY,RTANG,SGLEROW2.54[.100]C/L,0.64[.025]SQPST, WITHPLZN&LATCHING;,AMPMODUMTE


Powell:
.100 AMPMODU Headers, Housings & Contacts


Online Components:
07 MTE HDR SRRA LATCH .100CL


Electro Sonic:
07 MTE HDR SRRA LATCH .100CL


103635-6中文资料参数规格
技术参数

触点数 7

极性 Male

触点电镀 Tin Lead

额定电流 3 A

绝缘电阻 5000 MΩ

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 7

安装角度 90.0 °

触点额定电流 3.00 A

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 20.3 mm

宽度 13.6 mm

高度 6.98 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 汽车,通用,医疗,电信

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

103635-6引脚图与封装图

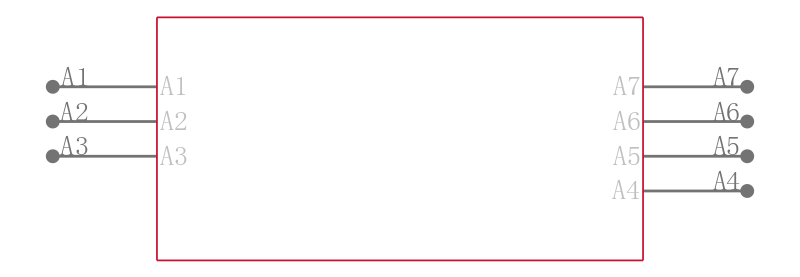

103635-6引脚图

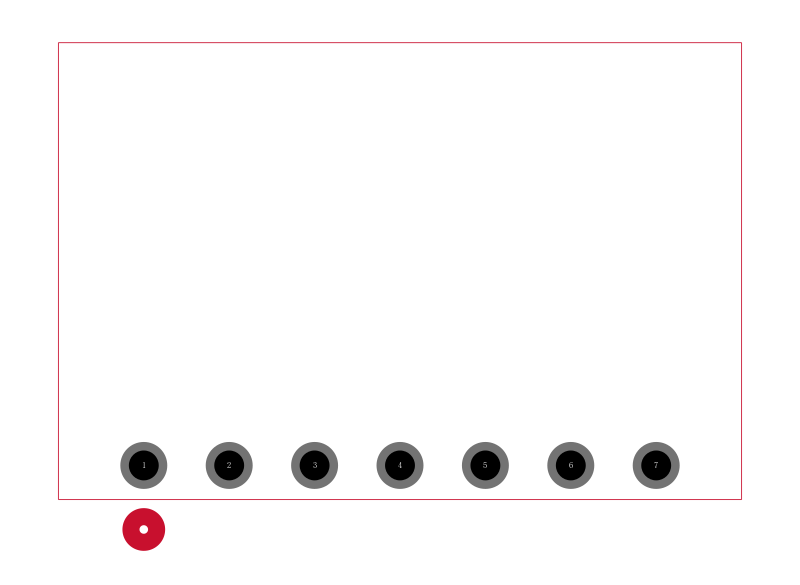

103635-6封装图

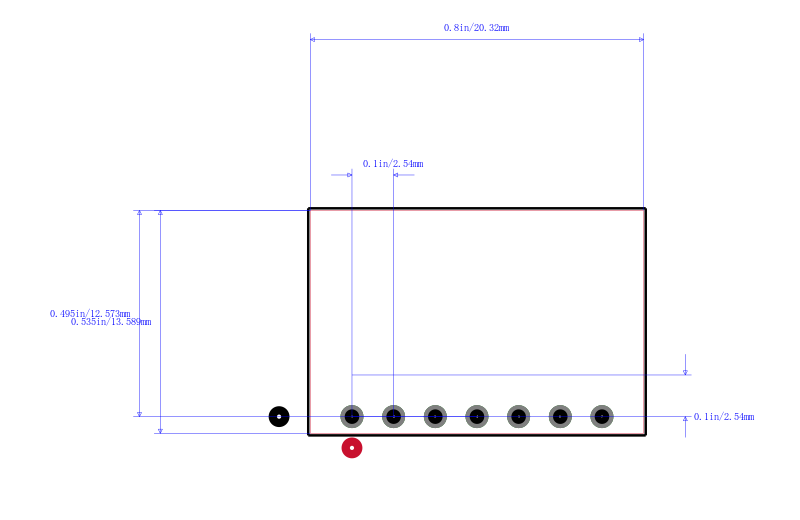

103635-6封装焊盘图
在线购买103635-6
型号: 103635-6
描述:集管和线壳 LATCHING HDR SHRD 7P w/o hold down
替代型号103635-6
型号/品牌 代替类型 替代型号对比

103635-6

TE Connectivity 泰科

当前型号

当前型号

5-103635-6

泰科

功能相似

103635-6和5-103635-6的区别
