1-1634688-4概述

AMP FROM TE CONNECTIVITY  1-1634688-4  线至板连接器, AMP-LATCH系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排

针座 通孔 14 位置 0.100"(2.54mm)


得捷:
CONN HEADER VERT 14POS 2.54MM


贸泽:
集管和线壳 HDR STRAIGHT 14P


e络盟:
线至板连接器, AMP-LATCH系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排


Allied Electronics:
1-1634688 Series; 2.54mm Pitch 14 Way 2 Row Straight PCB Header; Solder Term; 1A


安富利:
Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole


Chip1Stop:
Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole


TME:
Socket; IDC; male; PIN:14; straight; THT; gold plated; 2.54mm


Verical:
Conn Shrouded Header 4 Sides HDR 14 POS 2.54mm Solder ST Top Entry Thru-Hole


MASTER:
Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole


Powell:
Pin and Pinless Headers AMP-LATCH


Online Components:
Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole


Electro Sonic:
Conn Shrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole


1-1634688-4中文资料参数规格
技术参数

触点数 14

极性 Male

触点电镀 Gold, Tin, Tin over Nickel

额定电流 3.00 A

绝缘电阻 5000 MΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 14

额定电流Max 1A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 14

引脚间距 2.54 mm

外形尺寸

长度 25.43 mm

宽度 9 mm

高度 8.95 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

材质 Polyester

工作温度 -40℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-1634688-4引脚图与封装图

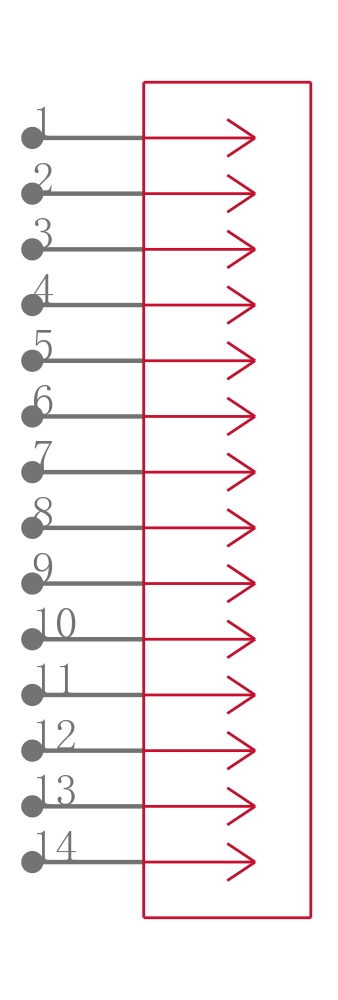

1-1634688-4引脚图

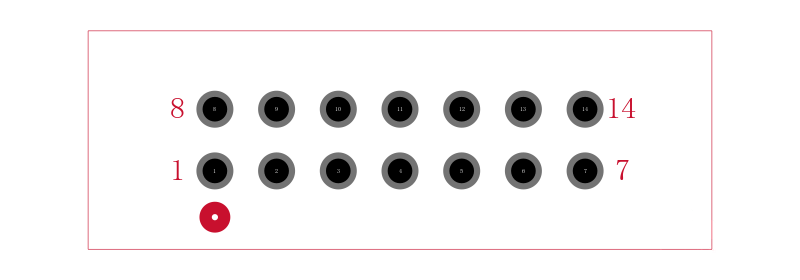

1-1634688-4封装图

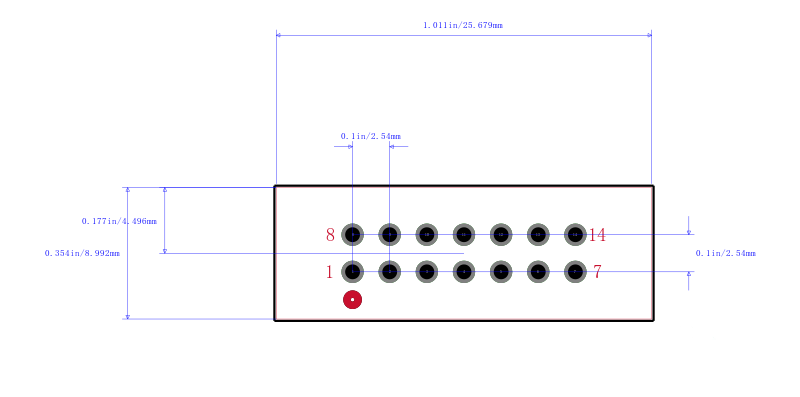

1-1634688-4封装焊盘图
在线购买1-1634688-4
型号: 1-1634688-4
描述:AMP FROM TE CONNECTIVITY  1-1634688-4  线至板连接器, AMP-LATCH系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排
替代型号1-1634688-4
型号/品牌 代替类型 替代型号对比

1-1634688-4

TE Connectivity 泰科

当前型号

当前型号

5103308-2

泰科

功能相似

1-1634688-4和5103308-2的区别

XG4C-1431

欧姆龙

功能相似

1-1634688-4和XG4C-1431的区别

D2514-6002-AR

3M

功能相似

1-1634688-4和D2514-6002-AR的区别
