AMP FROM TE CONNECTIVITY 1-794065-0 线至板连接器, 垂直, Mini Universal MATE-N-LOK系列, 8 触点, 针座, 4.14 mm, 通孔安装, 2 排

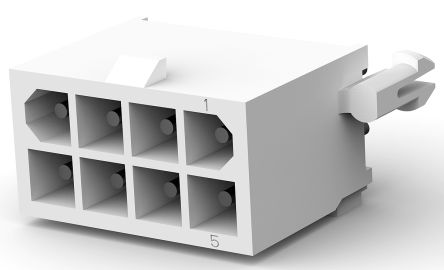

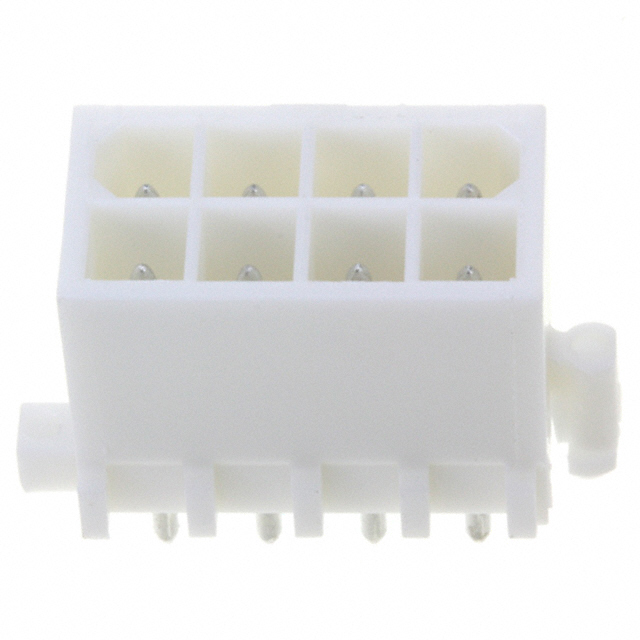

微型通用 MATE-N-LOK 垂直安装印刷电路板引脚针座
微型通用 MATE-N-LOK 垂直安装印刷电路板引脚针座，具有 4.14mm 中心线，用于预装了镀锡或镀金引脚触点的线到板应用。 这些微型通用 MATE-N-LOK 垂直安装印刷电路板引脚针座具有白色 UL94V-0 尼龙外壳，包含正向锁定闩锁机制，可确保牢固配接和锁定板，利于固定印刷电路板，带或不带排放孔。 有关配接连接器，请参见微型通用 MATE-N-LOK 插头外壳和微型通用 MATE-N-LOK 2 插头外壳（均使用插座触点）
部件号 X-770166-X、X-770170-X、X-770174-X、X-770178-X、X-770182-X、X-770186-X、X-770190-X、X-770743-X、X-794065-X、X-794066-X、X-794067-X、X-794068-X、X-794070-X 和 X-794072-X 全部具有排放孔。
### TE Connectivity 微型通用 MATE-N-LOK 连接器系统
微型通用 MATE-N-LOK 连接器系统，用于在 4.14mm 中心线上进行线对线和线对板连接。连接器采用紧凑且耐用的设计，可实现最大电气性能，最大电流额定值可达每线路 9.5 A。该微型通用 MATE-N-LOK 连接器系统包含插头和盖外壳以及印刷电路板管座。插头和盖外壳可接受将引脚和插座组合在同一外壳中。
触点数 8
极性 Male
触点电镀 Tin
额定电流 9.5 A
绝缘电阻 100 MΩ
排数 2
方向 Vertical
电路数 8
易燃性等级 UL 94 V-0
针脚数 8
拔插次数 10
安装角度 180 °
额定电流Max 9.5A/触头
工作温度Max 65 ℃
工作温度Min 20 ℃
额定电压Max 600 VAC
额定电压 600 VAC
安装方式 Through Hole
引脚数 8
封装 ThroughHole

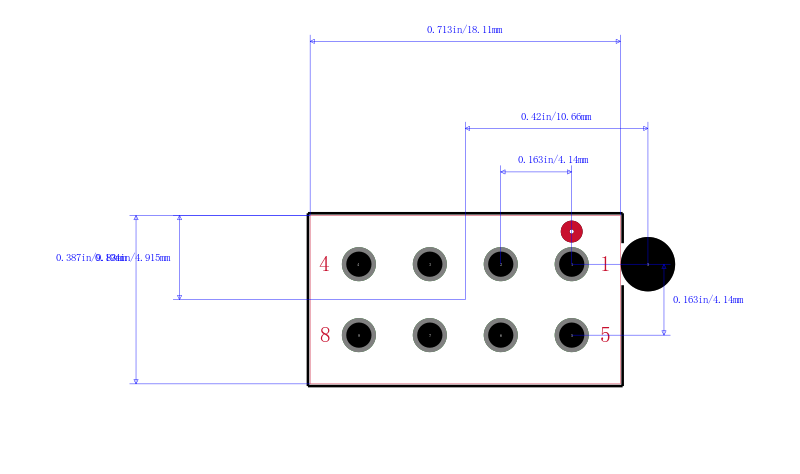

引脚间距 4.14 mm
长度 18.1 mm
宽度 13.5 mm
高度 14.25 mm
封装 ThroughHole
引脚间距 4.14 mm
外壳颜色 White
颜色 White
触点材质 Brass
材质 Nylon
工作温度 -20℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bag
制造应用 通用, Power
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1-794065-0 TE Connectivity 泰科 | 当前型号 | 当前型号 |
794065-1 泰科 | 功能相似 | 1-794065-0和794065-1的区别 |
