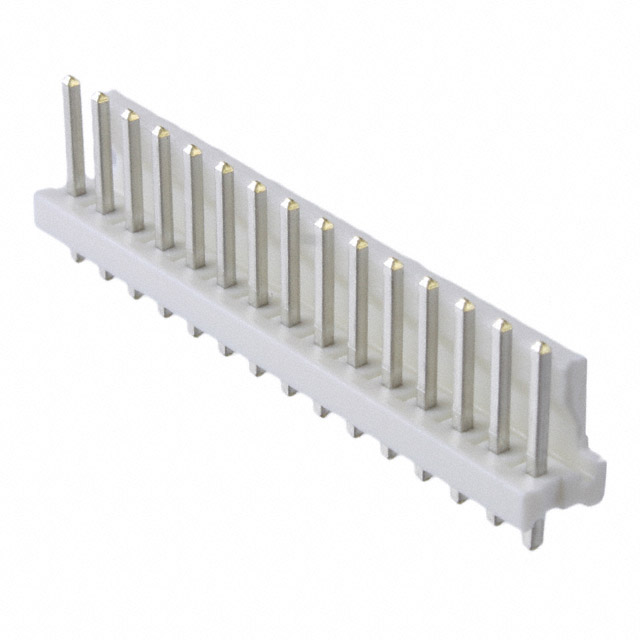

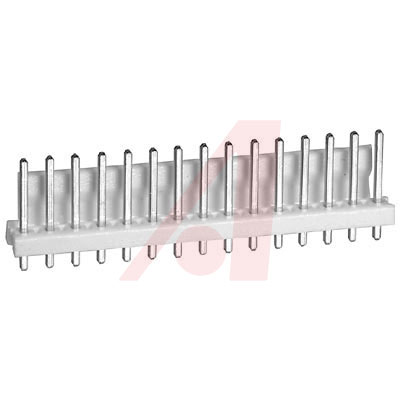

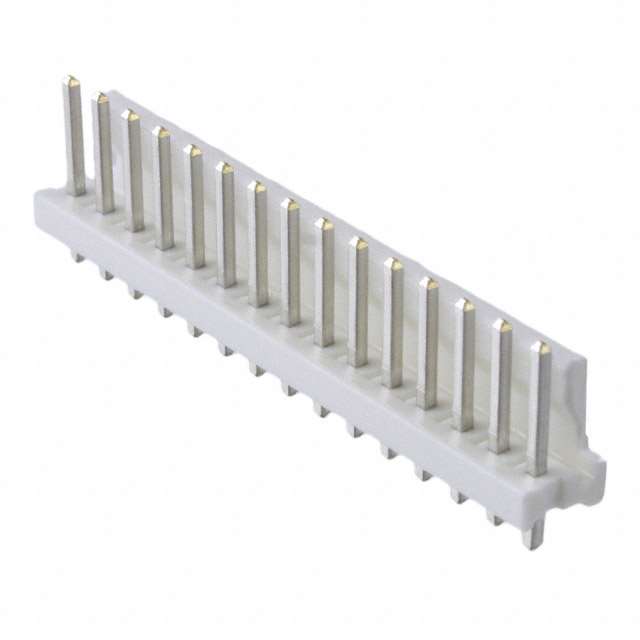

AMP FROM TE CONNECTIVITY 1-640445-5 线至板连接器, MTA-156系列, 15 触点, 针座, 3.96 mm, 通孔安装, 1 排
MTA-156系列MTA系统是一款线至板和线至线系统, 基于绝缘位移连接器 IDC技术. 可大规模端接电线, 从而降低成本, 大大减少了所有电缆或线束组装所需的工作. MTA 156连接器触芯为单排, 0.156英寸 3.96mm中心. 该设计带有菊花链应用的线缆馈通功能. 绝缘位移连接器 IDC可用于端接多种导体尺寸. 可以配合适当的插座组件或应力消除盖, 也可以端接带状电缆. 针座组件用于电路板安装包括直角和竖直安装选项, 可选通孔和表面安装配置.
- .
- 彩色编码外壳
- .
- 锡, 15和30镀金选项
- .
- 线至线外壳锁定发声
- .
- 端接18至26AWG
- .
- 可选2至24路
- .
- 600V, 高达12.5A额定值
触点数 15
极性 Male
触点电镀 Tin
额定电压AC 600 V
额定电流 7 A
绝缘电阻 5000 MΩ
排数 1
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 15
带凸肩 No
额定电流Max 7A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 600 VAC
额定电压 600 VAC
接触电阻Max 3 mΩ
安装方式 Through Hole
封装 600
长度 59.44 mm
宽度 7.62 mm
高度 13.33 mm
封装 600
外壳颜色 Natural
颜色 White
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 通用，工业, Power, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
