1-292253-3

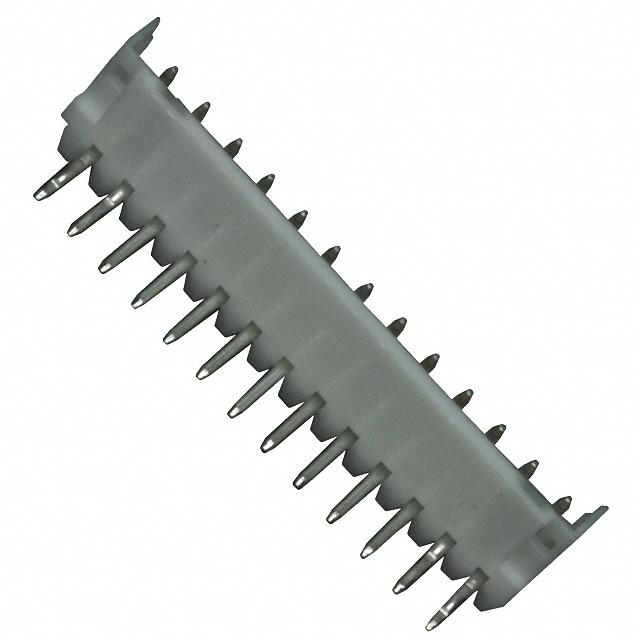

1-292253-3图片1
1-292253-3图片2
1-292253-3图片3
1-292253-3图片4
1-292253-3图片5

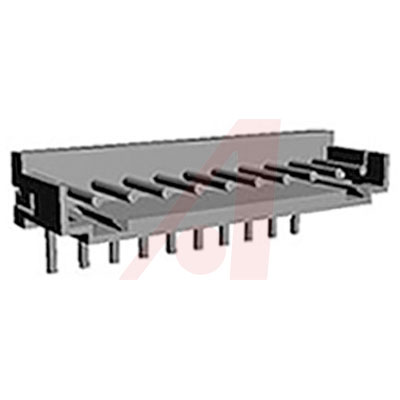

1-292253-3图片6
1-292253-3图片7
1-292253-3图片8
1-292253-3图片9
1-292253-3图片10

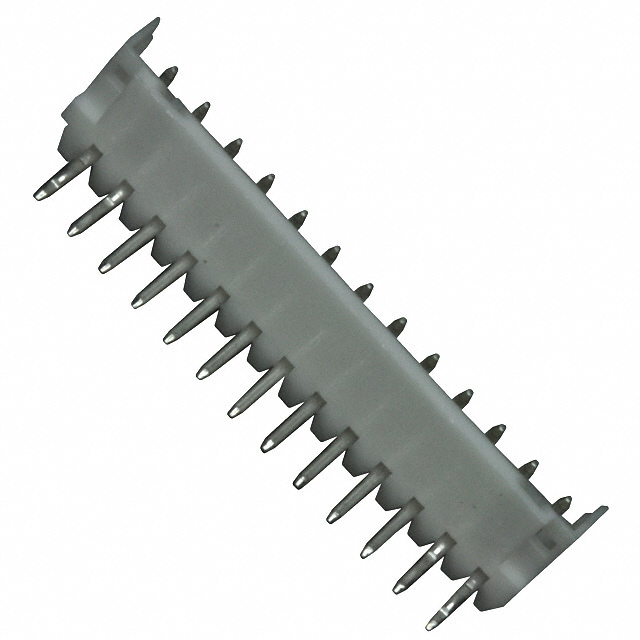

1-292253-3图片11
1-292253-3图片12
1-292253-3概述

MT 13 位置 通孔 单排 直角 2 mm 针座

针座 通孔,直角 13 位置 0.079"(2.00mm)


得捷:
CONN HEADER R/A 13POS 2MM


艾睿:
Conn Wire to Board HDR 13 POS 2mm Solder RA Thru-Hole Bag/Box


Allied Electronics:
AMP CT Series, 2mm Pitch 13 Way 1 Row Right Angle PCB Header, Through Hole Term, 4A


安富利:
Conn Shrouded Header HDR 13 POS 2mm Solder RA Thru-Hole


Chip1Stop:
Conn Shrouded Header HDR 13 POS 2mm Solder RA Thru-Hole Bag


Verical:
Conn Wire to Board HDR 13 POS 2mm Solder RA Side Entry Thru-Hole Bag/Box


Newark:
# AMP - TE CONNECTIVITY  1-292253-3  CT CONN MT HDR ASSY H 13P NAT New


MASTER:
POST HEADER ASS"Y HORIZONTAL TYPE AMP CT CONNECTOR 2mm PITCH


Powell:
2mm AMP CT


Online Components:
CT CONN MT HDR ASSY H 13P NAT


Electro Sonic:
CT CONN MT HDR ASSY H 13P NAT


1-292253-3中文资料参数规格
技术参数

触点数 13

触点电镀 Tin

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 13

额定电流Max 2A/触头

工作温度Max 105 ℃

工作温度Min -30 ℃

额定电压 125 VAC

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

外形尺寸

长度 27.8 mm

宽度 8.8 mm

高度 4 mm

针脚长度 3.2 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -30℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bag, Box

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-292253-3引脚图与封装图

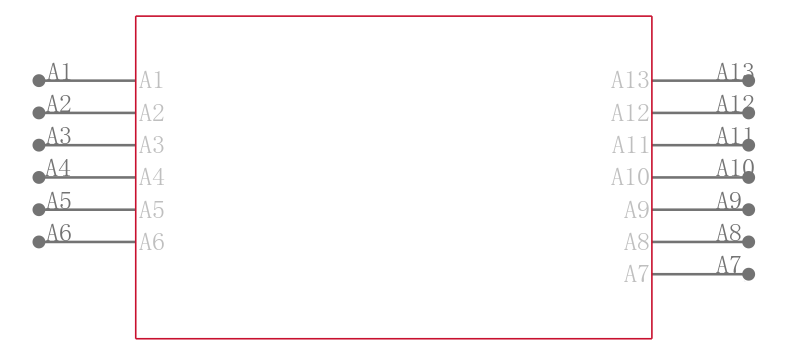

1-292253-3引脚图

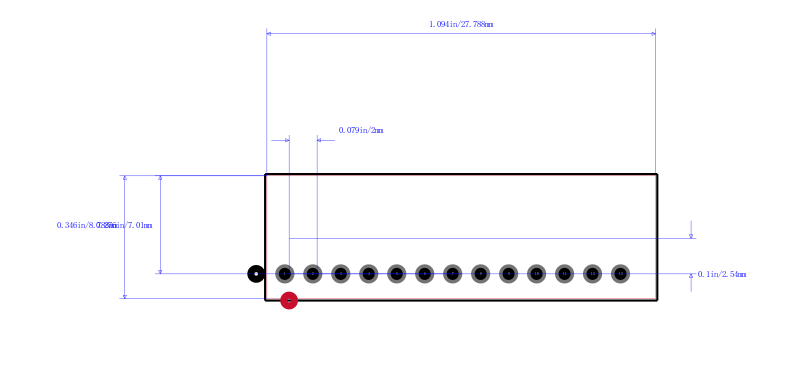

1-292253-3封装图
1-292253-3封装焊盘图
在线购买1-292253-3
型号: 1-292253-3
描述:MT 13 位置 通孔 单排 直角 2 mm 针座
