172037-1

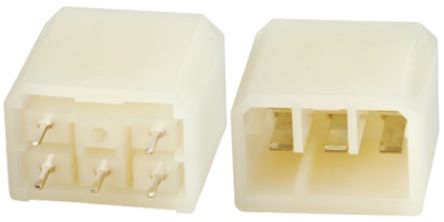

172037-1图片1

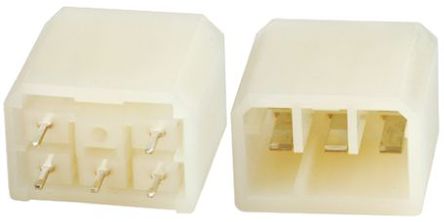

172037-1图片2
172037-1图片3
172037-1图片4
172037-1图片5
172037-1图片6
172037-1图片7
172037-1概述

TE Connectivity MIC(多重互锁连接器)有罩印刷电路板管座连接器一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。### TE Connectivity MIC(多重互锁连接器)系列

MIC(多重互锁)有罩印刷电路板管座连接器

一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。


得捷:
CONN HEADER VERT 5POS


欧时:
### TE Connectivity MIC(多重互锁连接器)有罩印刷电路板管座连接器一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。### TE Connectivity MIC(多重互锁连接器)系列


立创商城:
直插


贸泽:
Headers & Wire Housings MIC CAP 5P V


艾睿:
Easily mount this multiple interlock connector 172037-1 header connector from TE Connectivity onto your PCB project to support a variety of physical configuration options. This HDR connector&s;s 5 contacts that are made out of brass and plated with pre-tin. Its pitch is 7 mm. It has a straight body orientation. It has a header type gender. It has a maximum voltage rating of 350 VDC|250VAC. This is a 2-row connector. This device has a maximum current rating of 10 A/contact. This product is 23.6 mm long, 22.3 mm tall and 16.7 mm deep. It uses the solder termination method. 172037-1 is housed in natural nylon 6/6. This connector has an operating temperature of -30 to 105 °C.


Allied Electronics:
MIC II, Header, cap, vertical, 5way


安富利:
Conn Multiple Interlock Connector HDR 5 POS 7mm Solder ST Thru-Hole


Chip1Stop:
Conn Multiple Interlock Connector HDR 5 POS 7mm Solder ST Thru-Hole


Verical:
Conn Multiple Interlock Connector HDR 5 POS 7mm Solder ST Thru-Hole


MASTER:
Conn Multiple Interlock Connector HDR 5 POS 7mm Solder ST Thru-Hole


Online Components:
Conn Multiple Interlock Connector HDR 5 POS 7mm Solder ST Thru-Hole


Electro Sonic:
Conn Multiple Interlock Connector HDR 5 POS 7mm Solder ST Thru-Hole


172037-1中文资料参数规格
技术参数

触点数 5

极性 Female

触点电镀 Tin

额定电流 10 A

排数 2

针脚数 5

额定电流Max 10A/触头

工作温度Max 105 ℃

工作温度Min -30 ℃

额定电压 250VAC, 350VDC

接触电阻Max 6 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 22.3 mm

封装 -

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

工作温度 -30℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8538906000

数据手册

172037-1引脚图与封装图
172037-1引脚图
172037-1封装图
172037-1封装焊盘图
在线购买172037-1
型号: 172037-1
描述:TE Connectivity MIC(多重互锁连接器)有罩印刷电路板管座连接器 一系列 MIC(多重互锁连接器)有罩管座连接器可用作垂直或直角印刷电路板安装。 这些 MIC 有罩管座连接器具有通孔焊接端接,6mm 行间距和插片端子。 ### TE Connectivity MIC(多重互锁连接器)系列
