1546109-3参数规格_中文资料_数据手册PDF

1546109-3概述

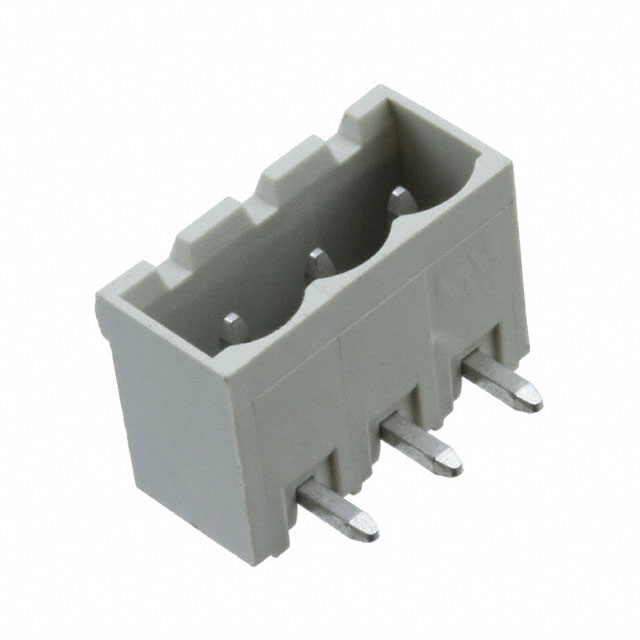

可插拔接线端子 3P R/A HEADER 5.08MM 300V 15A Gray

3 针位端子块接头，公引脚，带罩（4 面） 0.200"（5.08mm） 90°，直角 - 通孔

得捷:
TERM BLOCK HDR 3POS 90DEG 5.08MM

贸泽:
可插拔接线端子 3P R/A HEADER 5.08MM 300V 15A Gray

艾睿:
Conn Shrouded Header 4 Sides HDR 3 POS 5.08mm Solder RA Thru-Hole

Verical:
Conn Shrouded Header 4 Sides HDR 3 POS 5.08mm Solder RA Thru-Hole

Powell:
Terminal Block Connectors

1546109-3中文资料参数规格

技术参数

触点数 3

触点电镀 Tin

排数 1

易燃性等级 UL 94 V-0

针脚数 3

额定电流Max 15A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 300 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 8.35 mm

物理参数

外壳颜色 Gray

颜色 Gray

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 110℃

外壳材质 Nylon 6/6

其他

产品生命周期 Obsolete

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

在线购买1546109-3

型号： 1546109-3

制造商： TE Connectivity 泰科

描述：可插拔接线端子 3P R/A HEADER 5.08MM 300V 15A Gray

立即咨询

替代型号1546109-3

型号/品牌	代替类型	替代型号对比
1546109-3 TE Connectivity 泰科	当前型号	当前型号
395326103 莫仕	类似代替	1546109-3和395326103的区别
0395321003 莫仕	功能相似	1546109-3和0395321003的区别
