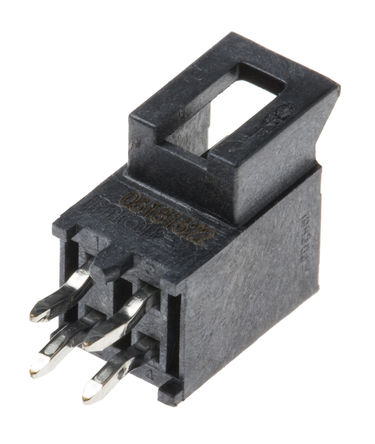

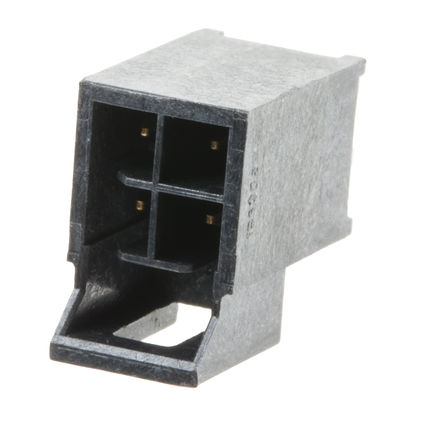

105310-1204

MOLEX  105310-1204  线至板连接器, 竖直, Nano-Fit Series, 4 触点, 针座, 2.5 mm, 通孔安装, 2 排 新

2.5 mm Nano-Fit 线对板印刷电路板管座

Nano-Fit 线对板印刷电路板管座，具有 2.5mm 节距，带完全隔离的接线端子。 这些 Nano-Fit 印刷电路板管座是市场中最小的完全隔离管座，可节省高达 69% 的印刷电路板空间。 这些管座的紧凑型封装和紧密间距结合了最佳电流密度，可为工程师提供更大的设计灵活性，适用于各种应用。 这些 Nano-Fit 印刷电路板管座在触点之间提供完全电气隔离，且可防止电弧放电。 完全隔离还可防止在处理和配接过程中对触点造成损坏，并降低由于碎片造成短路的风险。 这些 2.5mm Nano-Fit 印刷电路板电源管座具有防磨擦设计，可保护触点免受由未对准配接和插拔造成的损坏。 外壳具有极化和键接，可辅助准确配接且防止未校准，因此可减少由不当安装造成的误差。 正向锁定机制可确保通过配接 Nano-Fit 插座牢固连接。 发出喀哒声以确认完成配接。 出现错配时，还提供触觉反馈。 这些 Nano-Fit 管座具有液晶聚合物外壳，可耐受高达 260°C 的温度。 此功能可使管座适用于回流处理，从而显著节省成本。

### 特点和优势

紧凑型尺寸和小体积 - 69% 印刷电路板节省空间设计

完全隔离的触点

防磨擦触点

正向锁定，可牢固连接

配接完成时，提供音频指示

错配时，提供触觉反馈

极化和键接，提供准确校准

可进行回流处理

### 注

部件号 105309-120x 和 105310-120x 具有弯曲引脚

### Molex 2.5mm Nano-Fit 系统
