D-Sub straight SMT connector, RoHS-compliantOverall height 6.3mm Thread 4-40 SMT, vertical with extraction hood Material | | ---|---|--- Contact: | Cu alloy | Insulation: | LCP | Extraction hood: | LCP | Front plate: | St | Metal angle bracket: | Cu alloy | Contact surfaces | Plug area: | gold-plated | Connection area: | Sn | Front plate: | Sn | Metal angle bracket: | Sn ### 注RoHS-compliant### 标准DIN 41652 CECC 75301-802### TMC### Sub-D 连接器 Erni公外壳的夹层接地触芯提供优化屏蔽 公连接器的实心触芯是镀锡手动焊接接端 TMC 系列连接器，提供各种外壳尺寸，带有不同数量的引脚。 选择指南 --- A. | 垫片螺栓，带扣件夹 B. | 接地引脚 C. | 接地手柄 D. | 垫片螺栓 E. | 标准 F. | 接地夹 G. | 垫片螺栓 H. | 螺纹螺栓 版本 | TNC 连接器， 质量级别 207 和 201， TMC 端子束夹， 质量级别 201 | TMC 端子 束夹， 质量 级别 207 ---|---|--- 引脚数目 | 2 排 9，15，25，37 和 3 排 50 个触点 | 温度范围 | \- 65° 到 +125 °C | 允许空气湿度 | 年度平均数 ≤ 80%，最大值 100% | 气隙和漏电距离 | ≥1 mm | 25°C 时的工作电流 | 最大 7.5 A | 最大 5A 测试电压 触点/ 触点 触点/地 | 1000V 有效电压 1200 V 有效电压 | 触点电阻 | ≤2.5 mΩ | ≤10mΩ 绝缘电阻 | ≥5 x 109 Ω | 冲击和振动 电阻： | 没有带 20g 的触点中断 和 10 ... 2000Hz | 抗冲击性 | 高达 50g | 金属保护套圈 | 镀亮锡钢 MR St 4.1+1 μm Ni，8±2μ SN | 绝缘 | PBT 30% GV PC 30% GV | 易怒性 | 不易燃至 UL 94V-0 | 类似跟踪 价值，符合 PBT 的 DIN IEC | CTI 275/CTI 175M | 工作寿命 | 要求级 2≥ 200 接合次数 |

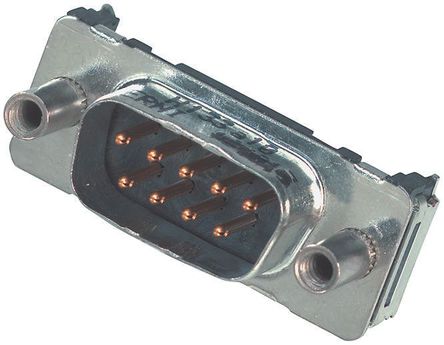

D-Sub straight SMT connector, RoHS-compliant
Overall height 6.3mm
Thread 4-40
SMT, vertical with extraction hood
### 注
RoHS-compliant
### 标准
DIN 41652 CECC 75301-802
### Sub-D Erni
公外壳的夹层接地触芯提供优化屏蔽
公连接器的实心触芯是镀锡手动焊接接端
TMC 系列连接器，提供各种外壳尺寸，带有不同数量的引脚。
欧时:
ERNI TMC 系列 2.74mm 节距 15 路 表面安装 PCB D-sub 连接器 插座 194278
贸泽:
D-Sub标准连接器 15P 6.3MM VERT FML THREAD 4-40 UNC SMT
艾睿:
Conn D-Subminiature F 15 POS 2.74mm Solder ST SMD 15 Terminal 1 Port T/R
