105017-1001概述

MOLEX  105017-1001  连接器, USB, 微型USB B, USB 2.0, 插座, 5 路, 表面安装, 直角型 新

MICRO-USB B RECEPTACLE, BOTTOM MOUNT, SURFACE MOUNT, LEAD-FREE


欧时:
uUSB B Rec BotMt Flangeless TH 0.60


得捷:
UUSB B REC BOTMT FLANGELESS TH 0


e络盟:
连接器, USB, 微型USB B, USB 2.0, 插座, 5 路, 表面安装, 直角型


艾睿:
MICRO-USB B RECEPTACLE, BOTTOM MOUNT, SURFACE MOUNT, LEAD-FREE


Chip1Stop:
Conn USB Type B RCP 5 POS 0.65mm Solder RA Thru-Hole 5 Terminal 1 Port T/R


Newark:
# MOLEX  105017-1001  USB Connector, Micro USB Type B, USB 2.0, Receptacle, 5 Positions, Surface Mount, Right Angle New


MASTER:
MICRO-USB B RECEPTACLE, BOTTOM MOUNT, SURFACE MOUNT, LEAD-FREE


Online Components:
MICRO-USB B RECEPTACLE, BOTTOM MOUNT, SURFACE MOUNT, LEAD-FREE


Electro Sonic:
MICRO-USB B RECEPTACLE, BOTTOM MOUNT, SURFACE MOUNT, LEAD-FREE


105017-1001中文资料参数规格
技术参数

触点数 5

极性 Female

触点电镀 Gold

方向 Right Angle

针脚数 5

额定电流Max 1.8A/触头

额定电压Max 30 VAC

封装参数

安装方式 Through Hole

外形尺寸

长度 7.5 mm

宽度 5 mm

高度 2.9 mm

物理参数

颜色 Black

触点材质 Copper Alloy

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

制造应用 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

HTS代码 8536694040

香港进出口证 NLR

数据手册

105017-1001引脚图与封装图

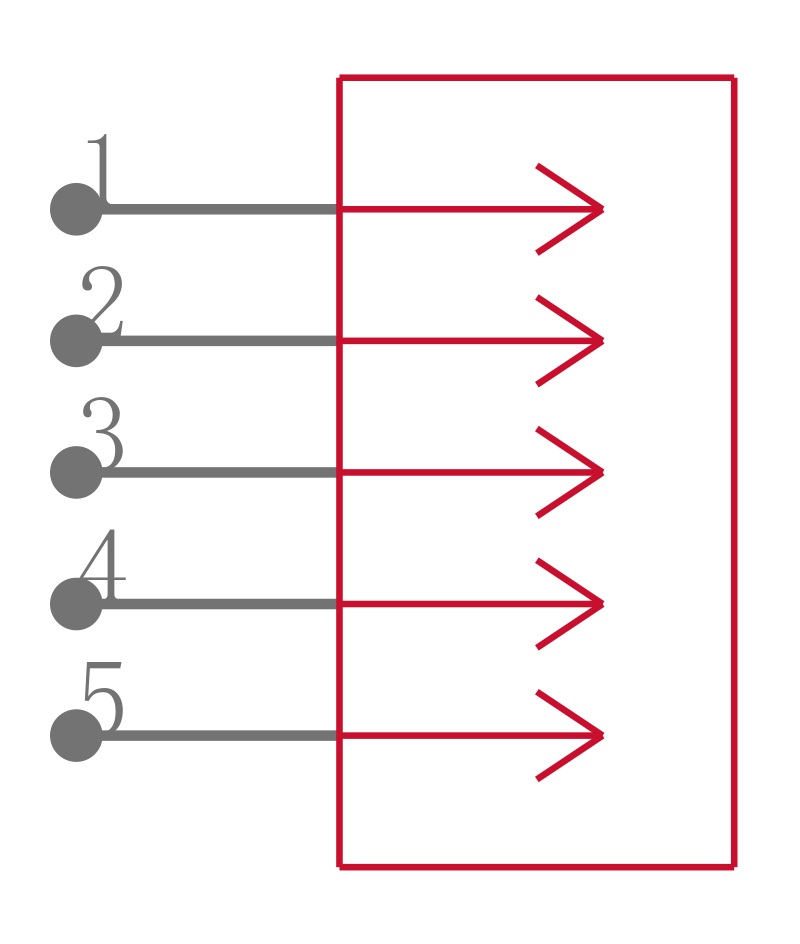

105017-1001引脚图

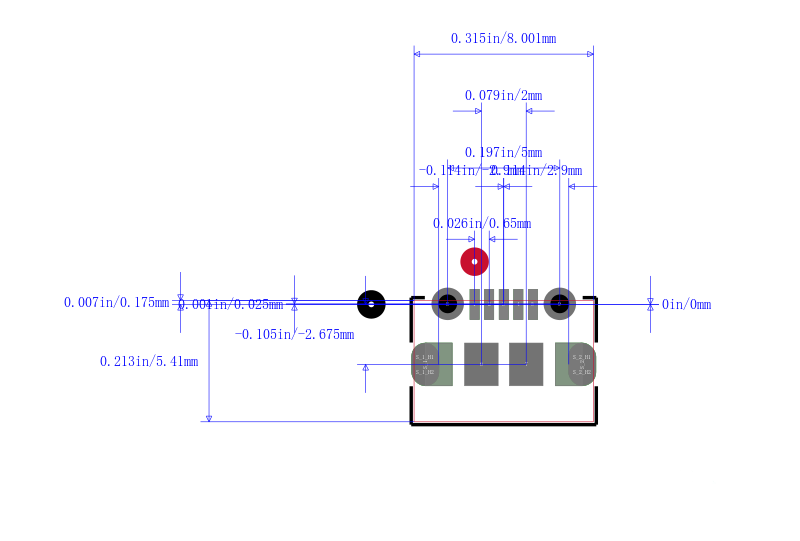

105017-1001封装图

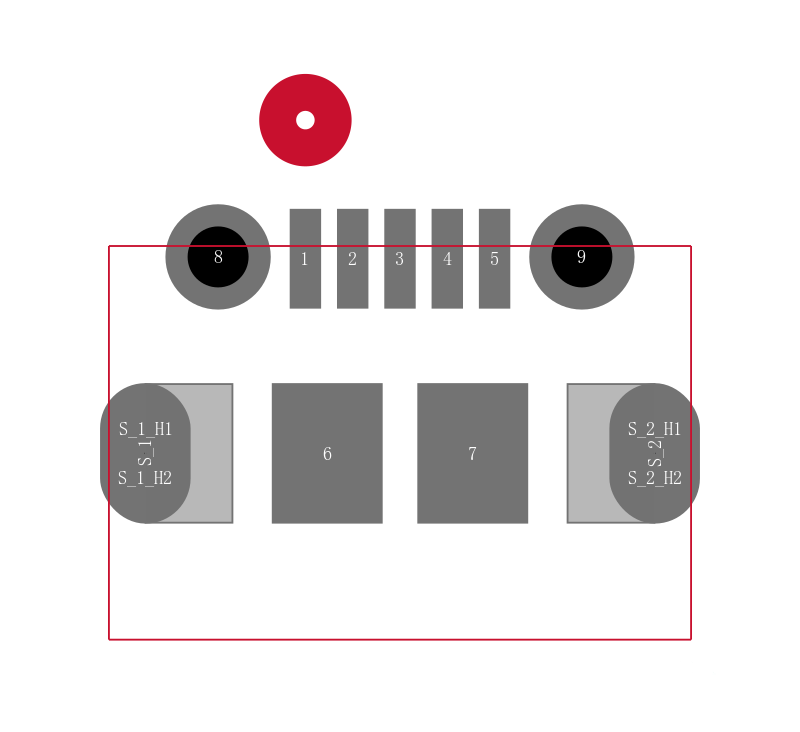

105017-1001封装焊盘图
在线购买105017-1001
型号: 105017-1001
制造商: Molex 莫仕
描述:MOLEX  105017-1001  连接器, USB, 微型USB B, USB 2.0, 插座, 5 路, 表面安装, 直角型 新
替代型号105017-1001
型号/品牌 代替类型 替代型号对比

105017-1001

Molex 莫仕

当前型号

当前型号

MC001009

Multicomp

类似代替

105017-1001和MC001009的区别
